Klein Tools CL390 User Manual

33

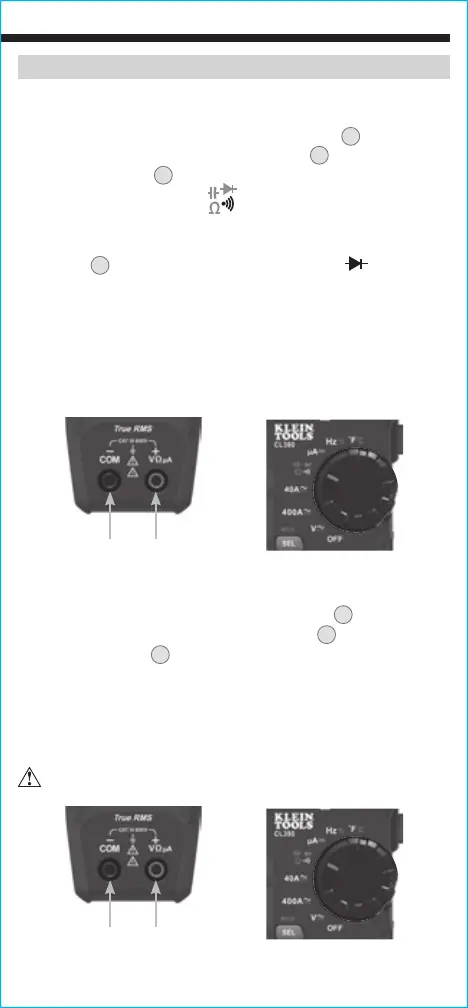

INSTRUCCIONES DE FUNCIONAMIENTO
PRUEBA DE DIODO
1. Inserte el cable de prueba ROJO en el conector VΩµA
5
y el cable de
prueba NEGRO en el conector “COM” (COMÚN)
4
, y gire la perilla
selectora de función
2
a la posición de Continuidad/Resistencia/
Capacitancia/Prueba de diodo .
NOTA: la función predeterminada del multímetro en este modo es la prueba
de continuidad. Presione el botón “SEL/NCV” (SELECCIONAR/VOLTAJE SIN
CONTACTO)
12
varias veces hasta que el icono de diodo aparezca en
la pantalla.
Haga que los cables de prueba toquen el diodo. Si en la pantalla se
visualiza una lectura de 200-800mV, hay polarización directa, y si se
visualiza “OL”, hay polarización inversa. Si un dispositivo está en circuito
abierto, seindicará “OL” en ambas polaridades. Si un dispositivo está en
cortocircuito, se indicará 0mV aproximadamente.
CORRIENTE CD EN µA (MENOS DE 200µA)
1. Inserte el cable de prueba ROJO en el conector VΩµA
5
y el cable
de prueba NEGRO en el conector “COM” (COMÚN)
4
, y gire la perilla
selectora de función
2
a la posición DC μA. Los iconos “μA” y “DC”
aparecerán en la pantalla.
2. Desconecte la energía del circuito y abra el circuito en el punto de medición.
3. Conecte los cables de prueba en serie con el circuito.
4. Suministre energía al circuito para tomar la medición.
NO intente medir más de 200µA.
Cable rojoCable negro
Cable rojoCable negro

Klein Tools CL390 Specifications

General

Product type	Digital multimeter
Product color	Black, Orange
DC voltage range	0 - 600 V
Measuring category	CAT III 600V
Placement supported	Handheld multimeter
Resolution (AC current)	200 µA
Temperature measurement range	-40 - 1000 °C
Battery type	AAA
Power source	Battery
Auto power off	Yes
Number of batteries supported	3

Weight and Dimensions

Depth	215 mm
Width	89 mm
Height	38 mm
Weight	314 g
