33

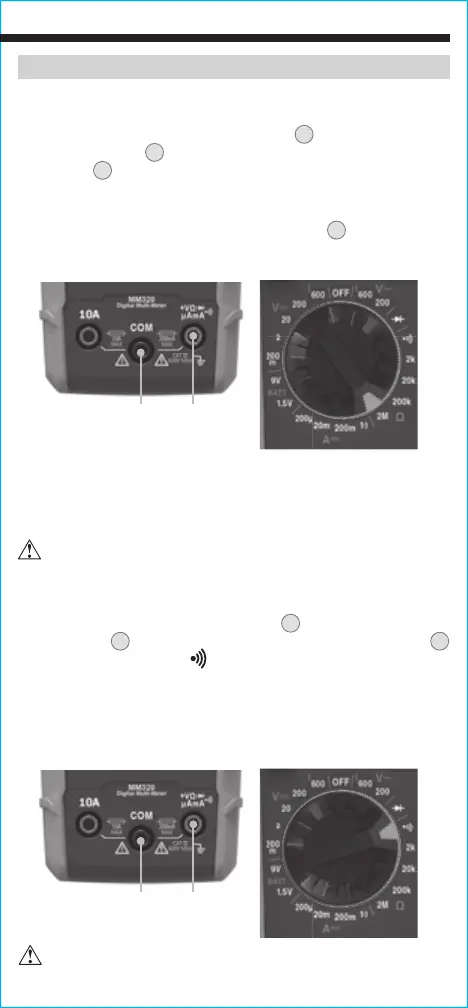

INSTRUCTIONS D’UTILISATION
MESURES DE RÉSISTANCE
1. Insérez le fil d’essai ROUGE dans la prise VΩ
5
et le fil d’essai NOIR
dans la prise COM
4
,
puis tournez le commutateur de sélection de
fonctions
2
pour sélectionner le réglage Ω le plus élevé (2MΩ).
2. Coupez l’alimentation du circuit.
3. Mesurez la résistance en connectant les fils d’essai au circuit et en
tournant le commutateur de sélection de fonctions
2
graduellement
vers des réglages Ω plus faibles pour obtenir des mesures de résolution
plus élevées.
REMARQUE: Lorsqu’une fonction de test de résistance est sélectionnée et
que les fils d’essai ne sont pas en contact (ils ne sont pas connectés de part
et d’autre d’une résistance), ou encore, lorsqu’une résistance défectueuse
est testée, l’écran affiche «O.L.». Cela est normal.
NE tentez PAS de mesurer la résistance sur un circuit alimenté
enélectricité.
CONTINUITÉ
1. Insérez le fil d’essai ROUGE dans la priseVΩ
5
et le fil d’essai NOIR dans
la priseCOM
4
, puis tournez le commutateur de sélection de fonctions
2
pour sélectionner le réglage .
2. Coupez l’alimentation du circuit.
3. Testez la continuité en connectant un conducteur ou un circuit aux fils
d’essai. Si la résistance mesurée est inférieure à 100Ω, un signal sonore
et l’affichage indiquent une valeur de résistance correspondant à la
continuité. Si le circuit est ouvert, l’écran indique «OL».
NE tentez PAS de mesurer la continuité sur un circuit
alimenté en électricité.
Fil rougeFil noir
Fil rougeFil noir
