33
Retire el termopar antes de con gurar el multímetro en otras
funcionesdemedición.
El termopar que viene con el paquete original es apto solo para
temperaturas inferiores a 356°F/180°C. Para medir
temperaturas
máselevadas, se debe utilizar un termopar tipo K con el rango
demedición adecuado.

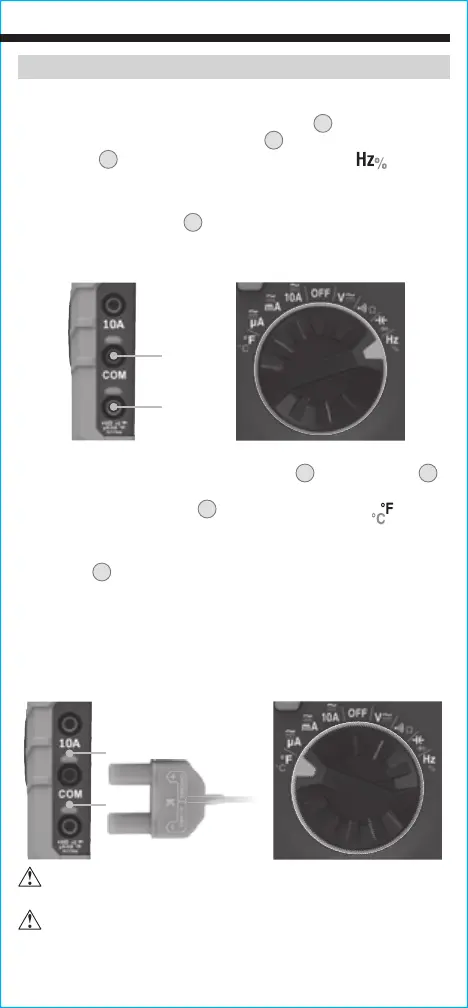

INSTRUCCIONES DE FUNCIONAMIENTO
FRECUENCIA/CICLO DE SERVICIO
1. Inserte el cable de prueba ROJO en el conector VΩ
5
y el cable de prueba
NEGRO en el conector “COM” (Común)
4
, y gire la perilla selectora
defunción
2
a la posición de frecuencia/ciclo de servicio .
NOTA: la función predeterminada del multímetro en este modo es laprueba
de frecuencia. Para ingresar al modo de prueba de ciclo de servicio, presione
el botón “SEL” (Seleccionar)
10
una vez. Asegúrese de que el icono
correspondiente ( Hz o % ) aparezca en la pantalla.
2. Realice la medición conectando los cables de prueba al circuito.
TEMPERATURA
1. Inserte el termopar tipo K en los conectores VΩ
5
y “COM” (Común)
4
(observe las marcas de la polaridad en el termopar y en el multímetro) y gire
la perilla selectora de función
2
a la posición de temperatura .
NOTA: la escala de temperatura predeterminada del multímetro en este modo
es Fahrenheit. Para ingresar a la escala en grados Celsius, presione el botón “SEL”
(Seleccionar)
10
una vez. Asegúrese de que aparezca en pantalla el icono
correspondiente ( °F o °C ).
2. Para medir la temperatura, haga que la punta del termopar y el objeto que se
medirá entren en contacto. Cuando la temperatura de la punta del termopar
yla del objeto se hayan equilibrado, se estabilizará la lectura en la pantalla.
Elmultímetro seleccionará automáticamente un rango para mostrar la
medición en el rango más adecuado.
Cable negro
Cable rojo
Termopar
tipo K
