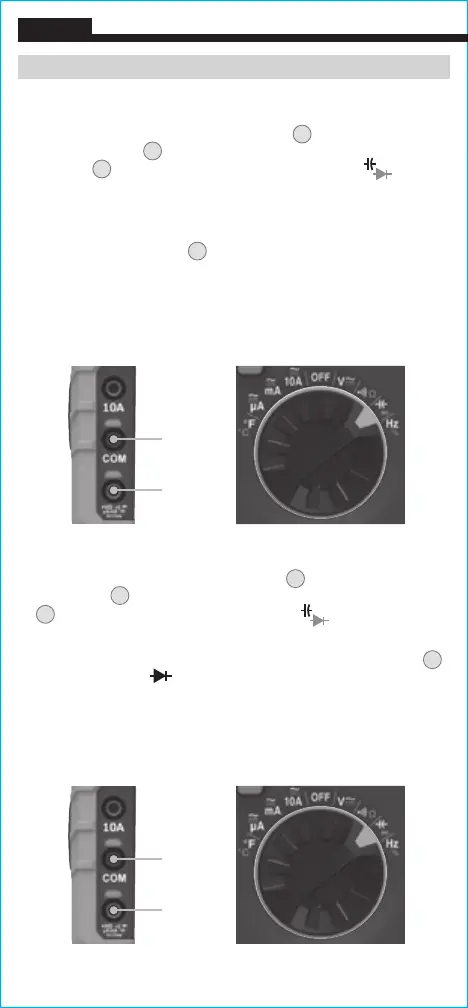

Klein Tools MM450 - Test de Diode

50
FRANÇAIS
INSTRUCTIONS D’UTILISATION
CAPACITÉ
1. Insérez le fil d’essai ROUGE dans la prise VΩ
5
et le fil d’essai NOIR
dans la prise COM
4
, puis tournez le commutateur de sélection de
fonctions
2
pour sélectionner le réglage Capacité/Diode .
REMARQUE: Dans ce mode, le multimètre se met par défaut à Test de
capacité. Assurez-vous que le multimètre indique 0nF lorsque les fils
d’essai forment un circuit ouvert. Si ce n’est pas le cas, appuyez une fois
sur le bouton SEL (Sélection)
10
.
2. Coupez l’alimentation du circuit.
3. Mesurez la capacité en connectant les fils d’essai de part et d’autre du
condensateur. Le multimètre choisira l’échelle automatiquement pour
afficher la mesure dans l’échelle la plus appropriée.
TEST DE DIODE
1. Insérez le fil d’essai ROUGE dans la prise VΩ
5
et le fil d’essai NOIR dans
la prise COM
4
, puis tournez le commutateur de sélection de fonctions
2
pour sélectionner le réglage Capacité/Diode .
REMARQUE: Dans ce mode, le multimètre se met par défaut à Test de
capacité. Pour passer au mode Test de diode, appuyez sur le bouton SEL
10
une fois. L’icône Diode apparaît à l’écran.
2. Touchez à la diode avec les fils d’essai. Une lecture de 200 à 700mV à
l’écran indique une polarisation directe et «OL» indique une polarisation
inverse. Un appareil dont le circuit est ouvert affiche «OL» dans les deux
polarités. Un appareil court-circuité affiche approximativement 0mV.
Fil noir
Fil rouge
Fil noir
Fil rouge
