Klein Tools MM450 - Prueba de Diodo

32
ESPAÑOL

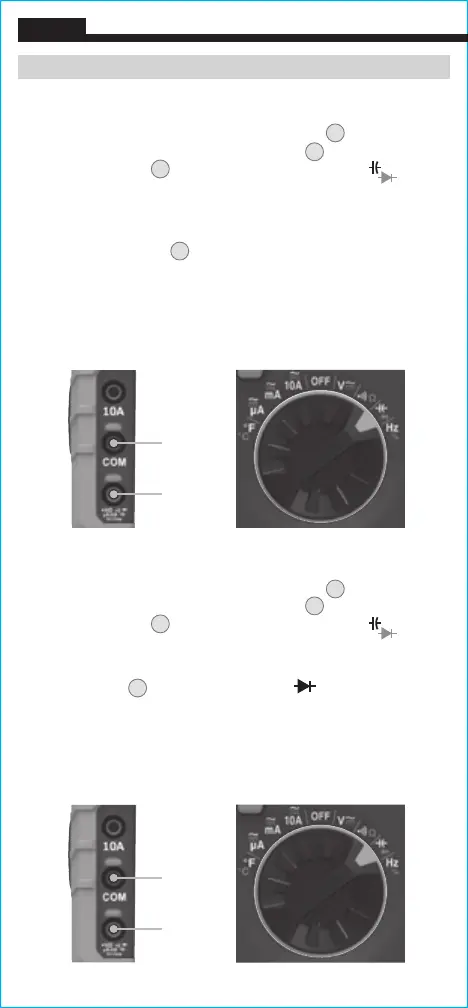

INSTRUCCIONES DE FUNCIONAMIENTO
CAPACITANCIA
1. Inserte el cable de prueba ROJO en el conector VΩ
5
y el cable de
prueba NEGRO en el conector “COM” (Común)
4
, y gire la perilla
selectora de función
2
a la posición de capacitancia/diodo .
NOTA: la función predeterminada del multímetro en este modo es la prueba
de capacitancia. Asegúrese de que en la pantalla se visualice “0nF” con los
cables de prueba en circuito abierto. Si el icono no se visualiza, presione el
botón “SEL” (Seleccionar)
10
una vez.
2. Desconecte la energía del circuito.
3. Mida la capacitancia conectando los cables de prueba al capacitor.
Elmultímetro seleccionará automáticamente un rango para mostrar
lamedición en el rango más adecuado.
PRUEBA DE DIODO
1. Inserte el cable de prueba ROJO en el conector VΩ
5
y el cable de
prueba NEGRO en el conector “COM” (Común)
4
, y gire la perilla
selectora de función
2
a la posición de capacitancia/diodo .
NOTA: la función predeterminada del multímetro en este modo es laprueba
de capacitancia. Para ingresar al modo de prueba de diodo, presione elbotón
“SEL” (Seleccionar)
10
una vez. El icono de diodo aparecerá enlapantalla.
2. Haga que los cables de prueba toquen el diodo. Si en la pantalla se
visualiza una lectura de 200-700mV, hay polarización directa; y si se
visualiza “OL”, hay polarización inversa. Si un dispositivo está en circuito
abierto, se indicará “OL” en ambas polaridades. Si un dispositivo está en
cortocircuito, se indicará 0mV aproximadamente.
Cable negro
Cable rojo
Cable negro
Cable rojo
