3 Cambio del alojamiento para contactos
• Aflojar el tornillo Allen central del alojamiento para contactos con una llave macho hexagonal SW 2,5 mm,
sostener asimismo con una segunda llave Allen el lado opuesto.
• Retirar el alojamiento para contactos.
• Fijar el alojamiento para contactos opcional en el orden inverso.
4 Configuración de la medida de crimpado
El ajuste de la medida de crimpado (profundidad del mandril de crimpado) se lleva a cabo mediante la
rueda de ajuste, tal como se describe a continuación. Todos los movimientos de las tenazas en sentido
horario (reducción de la medida de crimpado) y en sentido antihorario (aumento de la medida de crimpado)
seefectúan con la rueda de ajuste:

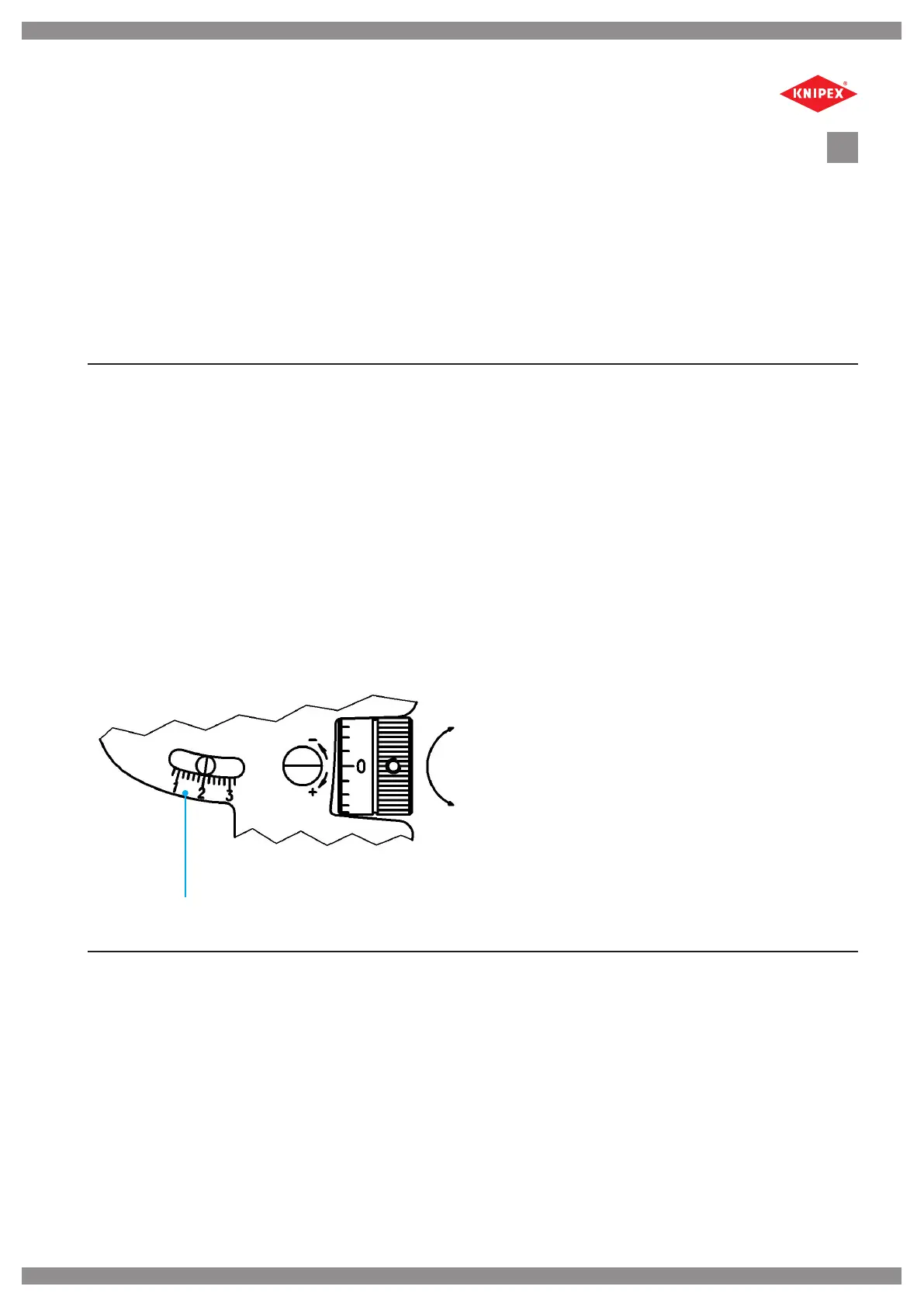

Escala con división de 1 mm y 0,2 mm
Medida de crimpado más pequeña
-
Rueda de ajuste con división de 0,01 mm
para un ajuste fino
+
Medida de crimpado más grande
Exactitud de colocación
· 1 marca de graduación en la rueda = 1/100 mm
· 1 vuelta de la rueda = 0,2 mm; leer en la rueda de ajuste, escala
· 5 vueltas de la rueda = 1 mm; leer en la escala
