KNIPEX 97 52 63 - Changement du Récepteur de Contact; Réglage de la Mesure de Sertissage

Mode d'emploi de la pince à sertir à quatre broches MicroCrimp
Rév.: 13/06/2016 5 / 6
FR
3 Changement du récepteur de contact
• À l'aide de la vis à six pans au centre du récepteur de contact monté, desserrer avec la clé à six pans
dediamètre 2,5mm, évent. maintenir contre le côté opposé avec une seconde clé à six pans.
• Retirer le récepteur de contact.
• Fixer le récepteur de contact en option dans l'ordre inverse.
4 Réglage de la mesure de sertissage
Le réglage de la mesure de sertissage (profondeur de sertissage des broches de sertissage) est effectué
dela manière suivante avec la molette. Tous les mouvements de mise à disposition sont effectués dans
lesens des aiguilles d'une montre (diminution de la mesure de sertissage) et dans le sens inverse desaiguilles
d'une montre (augmentation de la mesure de sertissage) avec la molette:

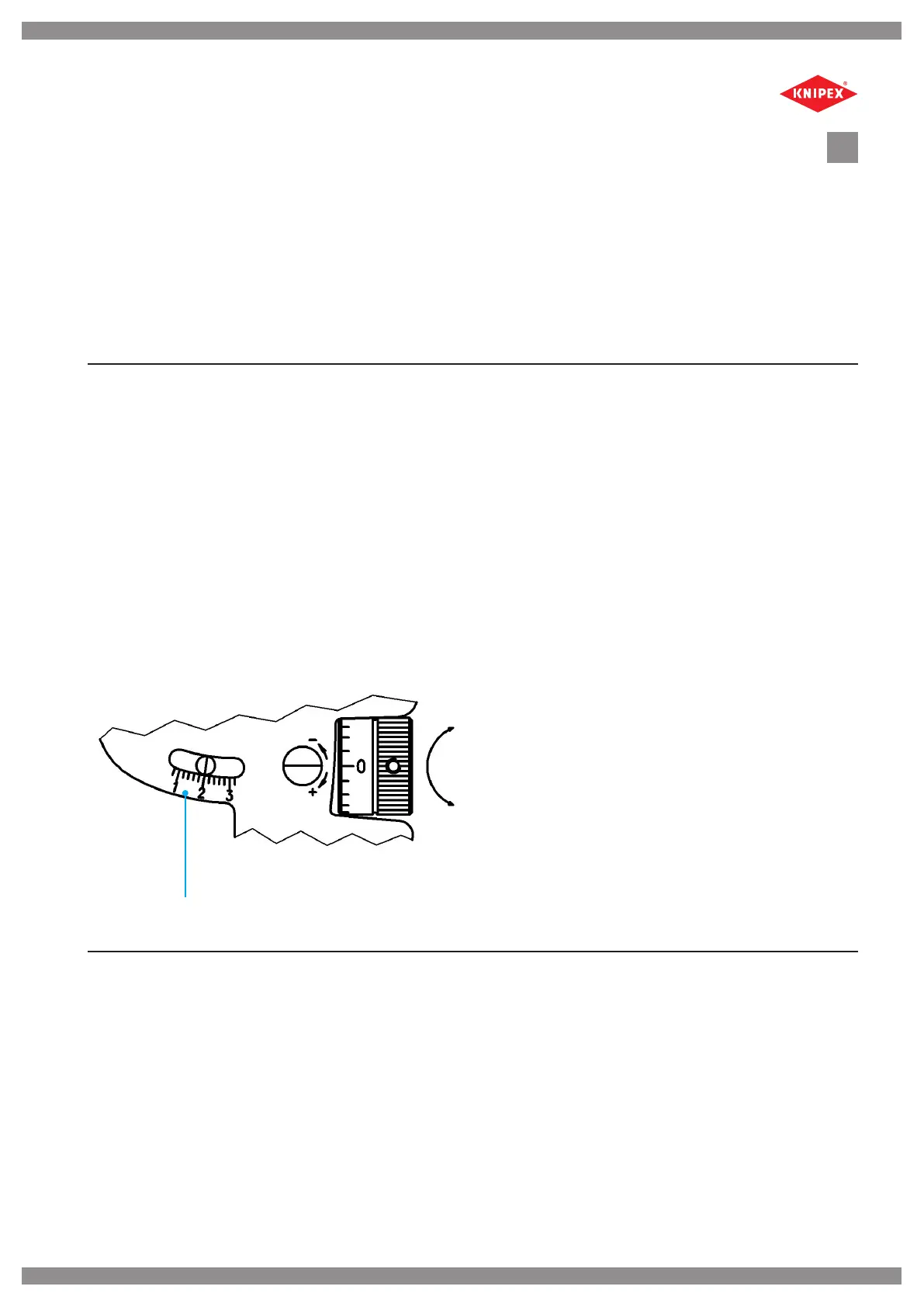

Échelle avec graduation de 1mm et 0,2mm
Diminuer dimensions de sertissage
-
Molette avec graduation de 0,01mm
pour réglage fin
+
Augmenter dimensions de sertissage
Précision de mise à disposition
· 1 graduation sur la molette = mise à disposition 1/100mm
· 1 tour de molette = mise à disposition 0,2mm, à lire sur la molette, échelle
· 5 tours de molette = mise à disposition 1mm, à lire sur l'échelle
