Bedienungsanleitung Vierdorncrimpzange MicroCrimp
Rev.: 2016-06-13 5 / 6
DE
3 Wechsel der Kontaktaufnahme
• Mittig liegende Innensechskantschraube der montierten Kontaktaufnahme mit Innensechskantschlüssel
SW 2,5 mm lösen, evtl. mit zweitem Innensechskantschlüssel auf gegenüberliegender Seite gegenhalten.
• Kontaktaufnahme entnehmen.
• Optionale Kontaktaufnahme in umgekehrter Reihenfolge befestigen.

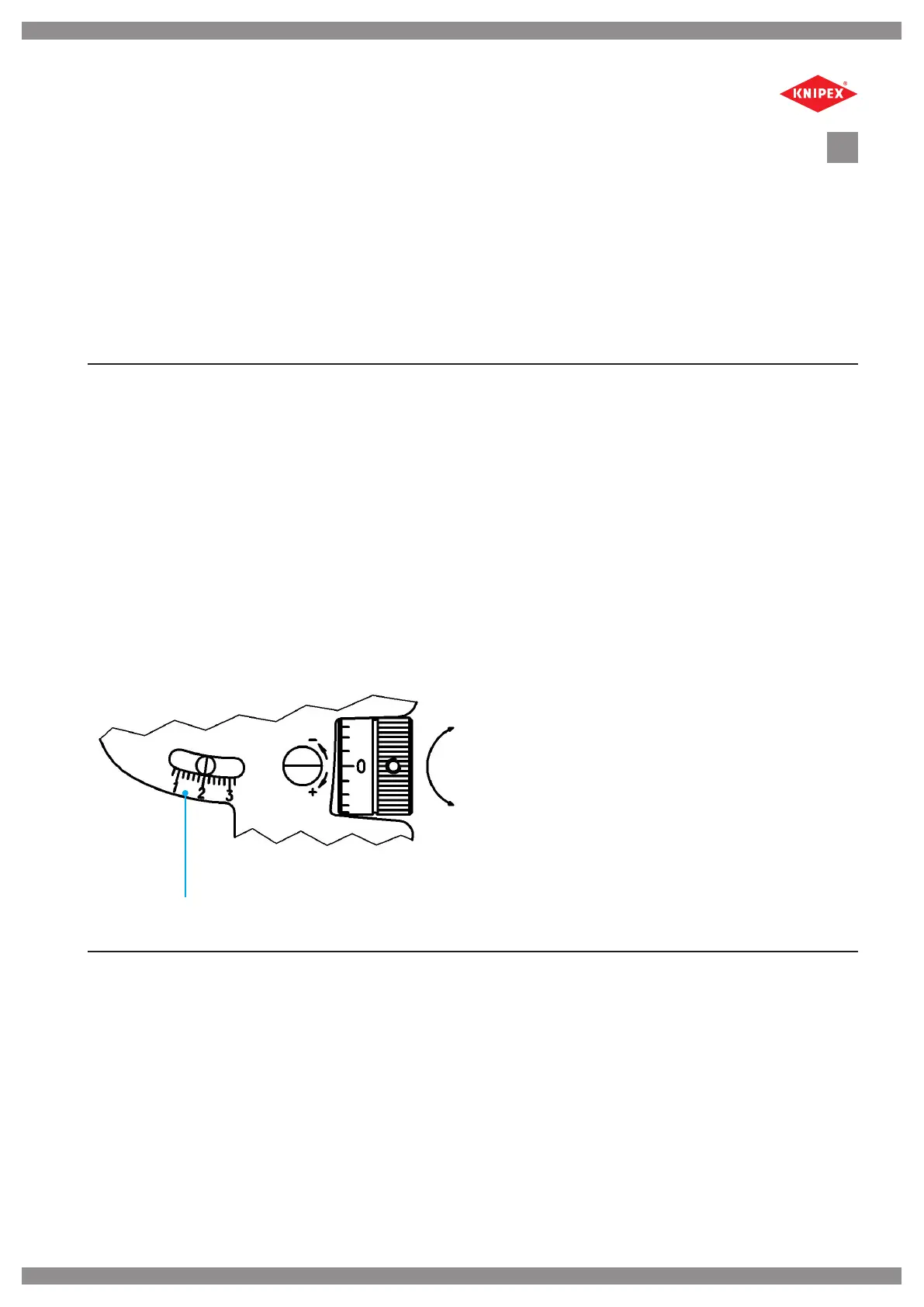

4 Crimpmaßeinstellung
Die Crimpmaßeinstellung (Crimptiefe der Crimpdorne) wird über das Stellrad wie nachfolgend beschrieben
vorgenommen. Alle Zustellbewegungen im Uhrzeigersinn (Crimpmaßverkleinerung) wie auch entgegen des
Uhrzeigersinnes (Crimpmaßvergrößerung) werden über das Stellrad vorgenommen:
Skala mit 1 mm und 0,2 mm Teilung
Crimpmaß kleiner
-
Stellrad mit 0,01 mm Teilung
für
Feineinstellung
+
Crimpmaß größer
Zustellgenaugigkeiten
· 1 Teilstrich auf dem Stellrad = 1/100 mm Zustellung
· 1 Umdrehung des Stellrades = 0,2 mm Zustellung; abzulesen auf Stellrad, Skala
· 5 Umdrehungen des Stellrades = 1 mm Zustellung; abzulesen auf der Skala
