Manuale di istruzioni pinza crimpatrice a quattro mandrini MicroCrimp
Rev.: 2016-06-13 5 / 6
IT
3 Cambio della sede contatto
• Con l’aiuto di una chiave a brugola da 2,5 mm allentare la vite situata al centro della sede contatto,
controagendo eventualmente con una seconda chiave a brugola sul lato opposto.
• Rimuovere la sede contatto.
• Fissare la sede contatto opzionale seguendo l’ordine inverso.
4 Impostazione della misura di crimpatura
L'impostazione della misura di crimpatura (profondità a crimpare dei mandrini di crimpatura) avviene
intervenendo sulla rotella nel seguente modo. Tutti i movimenti di chiusura in senso orario (riduzione
della misura di crimpatura) e in senso antiorario (aumento della misura di crimpatura) vengono effettuati
intervenendo sulla rotella:

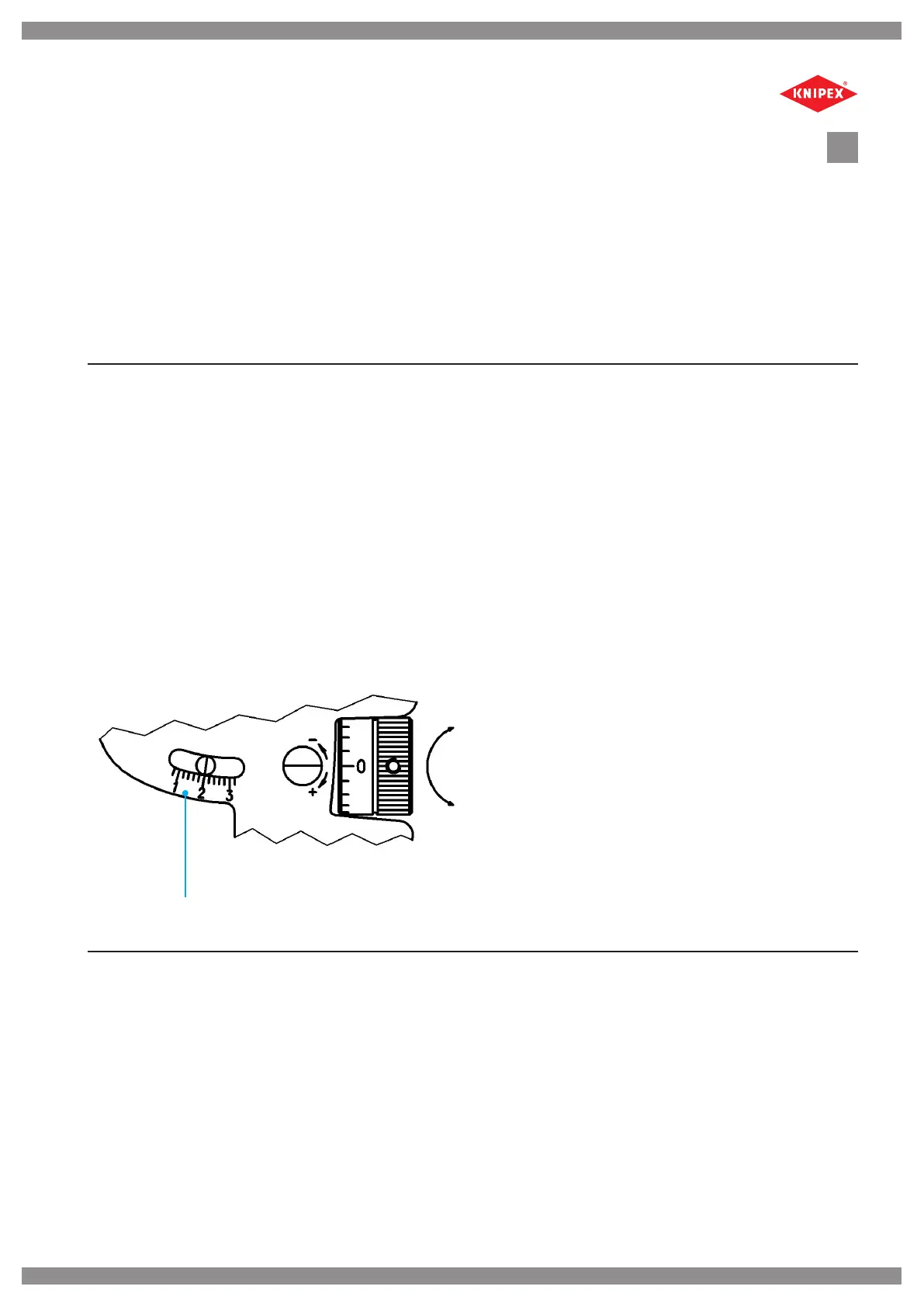

Scala con graduazione a 1 mm e a 0,2 mm
Misura di crimpatura minore
-
Volantino con graduazione a 0,01 mm
per la regolazione di precisione
+
Misura di crimpatura maggiore
Precisione di chiusura
· 1 tacca sulla rotella = 1/100 mm della chiusura
· 1 giro della rotella = 0,2 mm di chiusura; da leggere sulla rotella, scala
· 5 giri della rotella = 1 mm di chiusura; da leggere sulla scala
