Förderleistung
Die Förderleistung wird vom Aufbau
des Rohrsystems sowie vom Fördergut
abhängig sein.
Die in den Beispielen angegebenen
Leistungen basieren auf Fördergütern
mit Raumgewichten wie in unten-
stehender Tabelle gezeigt:
Raumgewicht
Fördergut kg/m
3
Gerste ..............................................670
Weizen .............................................750
Hafer ................................................500
Roggen ............................................ 700
Mais ................................................. 700
Raps ................................................700
Erbsen .............................................800
Die Leistungen basieren ebenfalls auf
vorgereinigten Fördergütern mit einem
Wassergehalt von 15% (Getreide, Mais
und Erbsen) oder 9% (Raps). Unreine
Fördergüter und die Förderleistungen
reduzieren.
Die Tabellen auf Seite 28 zeigen die
Förderleistungen für Gerste, Roggen,
Hafer und Mais bei drei verschiedenen
Standard-Saugleitungen und einer
Standard-Druckleitung. Die Tabellen
auf Seite 29 zeigen die entsprechenden
Förderleistungen für Weizen, Raps und
Erbsen.
Jede Tabelle gibt die Leistungen der
verschiedenen Gebläsegrössen bei
unterschiedlichen Förderstrecken an.
Die Förderstrecke ist die Gesamtlänge
sämtlicher waagerechten und senkre-
chten Rohrleitungen auf der Saug-und
Druckseite einschl. der Länge der
Saugschläuche. Bogen und Saugkopf
werden nicht berücksichtigt.
Kommt ein langer Saugkopf zum Ein-
satz, muss die Förderstrecke um 1,5 m
verlängert werden, und für jede Verlän-
gererung ist die Strecke um 0,65 m zu
erhöhen.
Die pneumatische Förderung basiert
auf der Verwendung atmosphärischer
Luft zur Bewegung der Fördergüter dur-
ch die Rohrleitungen. Faktoren, die den
Luftzustandbeeinusse(Temperatur,
Barometerdruck) werden somit auch
die Förderleistung einwirken. Die ange-
gebenen Leistungen beziehen sich auf
einen Barometerdruck von ca. 760 mm
Hg und eine Lufttemperatur von 20 C.
Die angegebenen Werte sind Richtwer-
te, da auch viele andere Faktoren die
Förderleistungbeeinussenkönnen.
Förderleistungen in Gerste, Roggen, Hafer und Mais
Förder- Förderleistungen in Gerste, Roggen, Hafer und Mais (t/h)
strecke
(Meter) 10 20 30 40 50 60 80 100 120 150 200
SUC 100E 4,5 4,0 3,5 3,1 2,7 2,4 1,8 1,4 0,9 0,5
SUC 150E 7,8 7,1 6,5 6,0 5,5 5,0 4,2 3,6 3,0 2,3
SUC 200E 10,1 9,3 8,5 7,9 7,3 6,8 5,9 5,1 4,4 3,6 2,5
SUC 300E 14,0 12,9 11,9 11,0 10,2 9,5 8,3 7,2 6,4 5,3 4,0
SUC 500E 22,5 20,9 19,6 18,3 17,2 16,2 14,4 13,0 11,7 10,1 8,1
Förder- Förderleistungen in Gerste, Roggen, Hafer und Mais (t/h)
strecke
(Meter) 10 20 30 40 50 60 80 100 120 150 200
SUC 100E 6,8 6,0 5,2 4,6 4,0 3,5 2,7 2,0 1,5 0,8
SUC 150E 11,5 10,3 9,3 8,4 7,6 6,9 5,7 4,8 4,0 3,0
SUC 200E 14,7 13,3 12,0 11,0 10,0 9,2 7,8 6,7 5,7 4,6 3,1
SUC 300E 19,6 17,7 16,0 14,6 13,3 12,3 10,5 9,0 7,8 6,4 4,7
SUC 500E 31,8 28,9 26,5 24,4 22,6 21,0 18,3 16,1 14,3 12,2 9,5
Förder- Förderleistungen in Gerste, Roggen, Hafer und Mais (t/h)
strecke
(Meter) 10 20 30 40 50 60 80 100 120 150 200
SUC 100E 7,3 6,3 5,5 4,8 4,2 3,7 2,8 2,1 1,5 0,8
SUC 150E 12,4 11,0 9,9 8,8 8,0 7,2 6,0 4,9 4,1 3,1
SUC 200E 15,8 14,2 12,8 11,6 10,6 9,7 8,1 6,9 5,9 4,7 3,2
SUC 300E 21,0 18,8 16,9 15,4 14,0 12,8 10,9 9,3 8,1 6,6 4,8
SUC 500E 34,2 30,9 28,2 25,8 23,8 22,0 19,1 16,8 14,9 12,6 9,8

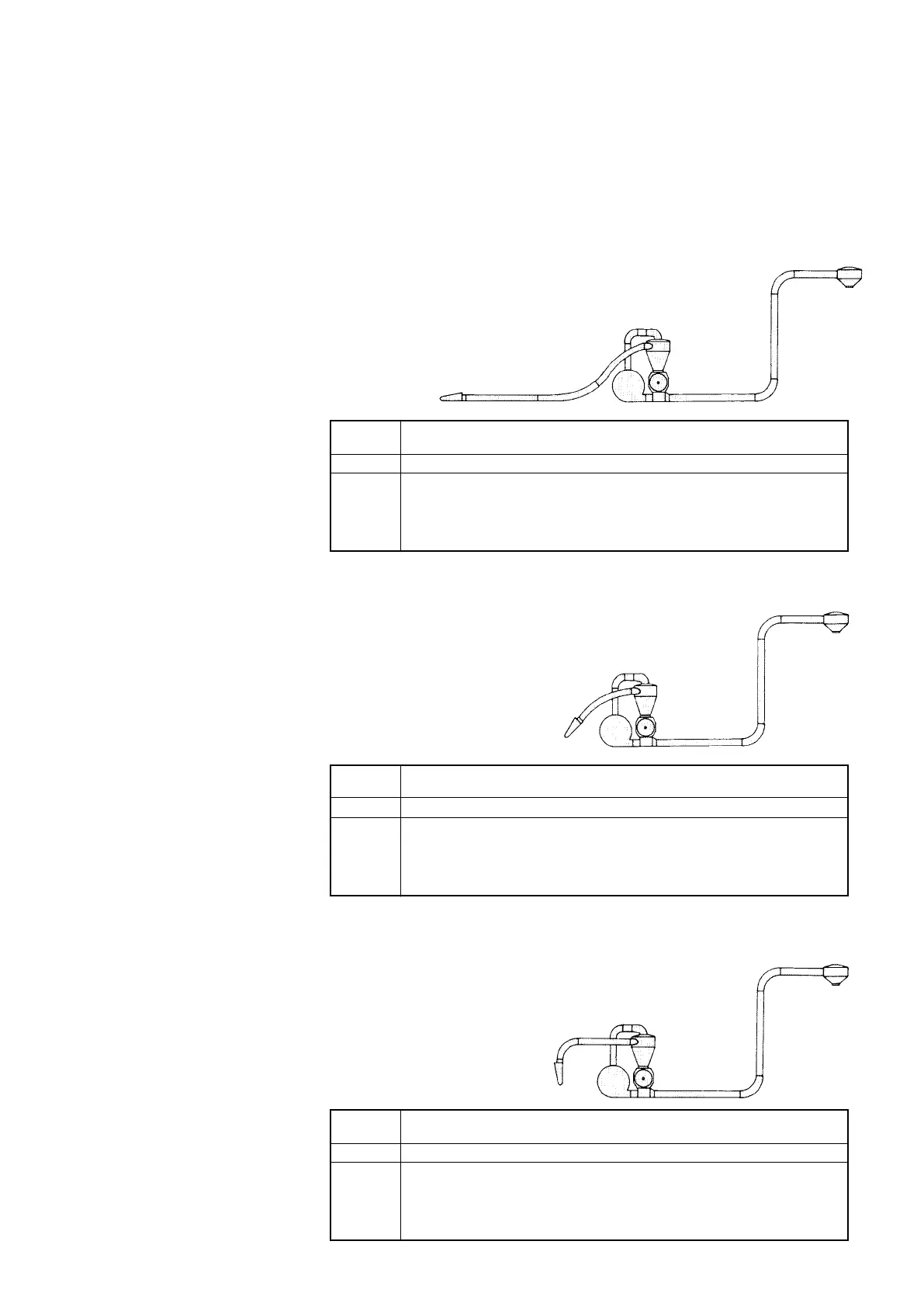

Tabelle 3
Saugleitung
1 Stck. senkrecht angeordneter
Universal-Saugkopf
1 Stck. 90º Bogen
1 Stck. 2 m waagerechtes Rohr
Druckleitung
Einige meter waagerechtes Rohr
4 m senkrechtes Rohr
2 Stck. 90º Bogen
1 Stck. Auslaufzyklon
Tabelle 2
Saugleitung
1 Stck. unter einem Winkel von 45°
angeordneter Universal-Saugkopf
1 Stck. 2 m Stahlspiral-
Druckleitung
Einige meter waagerechtes Rohr
4 m senkrechtes Rohr
2 Stck. 90º Bogen
1 Stck. Auslaufzyklon
Tabelle 1
Saugleitung
1 Stck. waagerecht angeordneter
Universal-Saugkopf
1 Stck. 2,5 m Polyurethan-
Saugschlauch ohne Bogen
2 Stck. 2 m Stahlspiral-
Saugschläuche
Druckleitung
Einige meter waagerechtes Rohr
4 m senkrechtes Rohr
2 Stck. 90º Bogen
1 Stck. Auslaufzyklon
