Kongskilde SUC-E 100 - Montage du Système de Tuyauterie

34
Montage du système de tuyauterie
Coude 45°
Attention: Le tuyau de polyuré-
thane est prévu uniquement pour
la vidange intégrale. Le plus sou-
vent possible, utiliser des tuyaux
exiblesmétalliquesetdestuyaux
rigides, plus résistants à l'usure.
Utiliser un seul tuyau polyuréthane
dans la conduite d'aspiration. Plu-
sieurs tuyaux réduisent considér-
ablement la capacité de transport.
Ne jamais monter le tuyau polyurét-
hane directement sur le cyclone
d'aspiration; ceci surchargera le
tuyauetprovoquerauneexion
marquée, réduisant la capacité de
transport.
3. La longueur de la tuyauterie doit
être aussi réduite que possible.
La capacité de transport de la su-
ceuse dépend en grande partie de
la disposition du système de tuyau-
terie.
En posant le système de tuyauterie,
observer les règles suivantes:

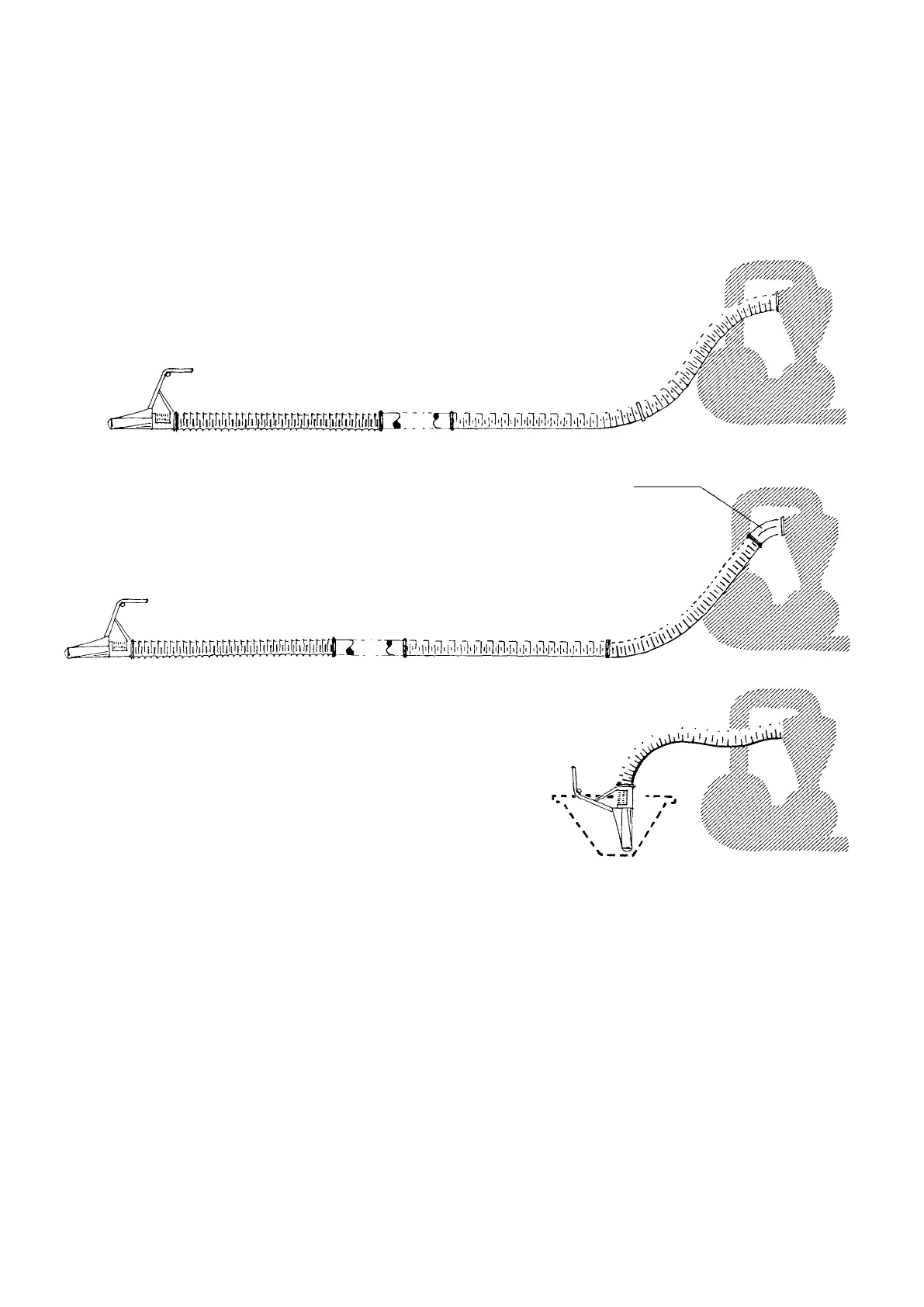

1. Vidange intégrale: Relier au
cycloned'aspirationdeuxexib-
les métalliques, accompagnés
d'un coude à 45º, soit un seul
exiblemétalliques(voirle
schéma ci-joint) pour amener la
conduite d'aspiration jusqu'au
sol en une courbe régulière.
Ensuite, prolonger la conduite
par des tuyaux rigides et utiliser
letuyauexibledepolyuréthane
immédiatement avant la tête
d'aspiration.
Utiliser le moins de coudes et
d'aiguillages possibles pour
assurer le rendement optimum
et le transport le plus délicat.
4. Utiliser toujours des tuyaux
de dimensions OK160 pour
l'ensemble de la tuyauterie. Une
section même réduite de tuyaux
d'un diamètre supérieur ou infé-
rieur entraînera inévitablement
une forte réduction du rende-
ment.
5. Des fuites dans le système de
tuyauterie réduiront la capacité
de transport. Des fuites du côte
aspiration réduiront davantage
la capacité de transport que des
fuites du côté refoulement. Il
faut donc surtout veiller à éviter
des fuites du côte aspiration. Il
est recommandé d'utiliser des
tuyaux d'accouplement OKR
solides sur le côte aspiration.
6. Monter de préférence tous les
tuyaux soit horizontalement, soit
verticalement. Une pose oblique
de tuyaux réduit le rendement
du système et augmente l'usure
des tuyaux.
7. Des tuyaux OK160 doivent être
supportés tous les 4 mètres en
cas de montage en plein air
et tous les 5 mètres en cas de
montage à l'intérieur.
2. Aspiration dans une trémie:
Utiliseruntuyauexibleenacier
pour la conduite d'aspiration
courte. Pour obtenir une capaci-
té de transport optimum, placer
la tête d'aspiration aussi vertica-
lement que possible.
