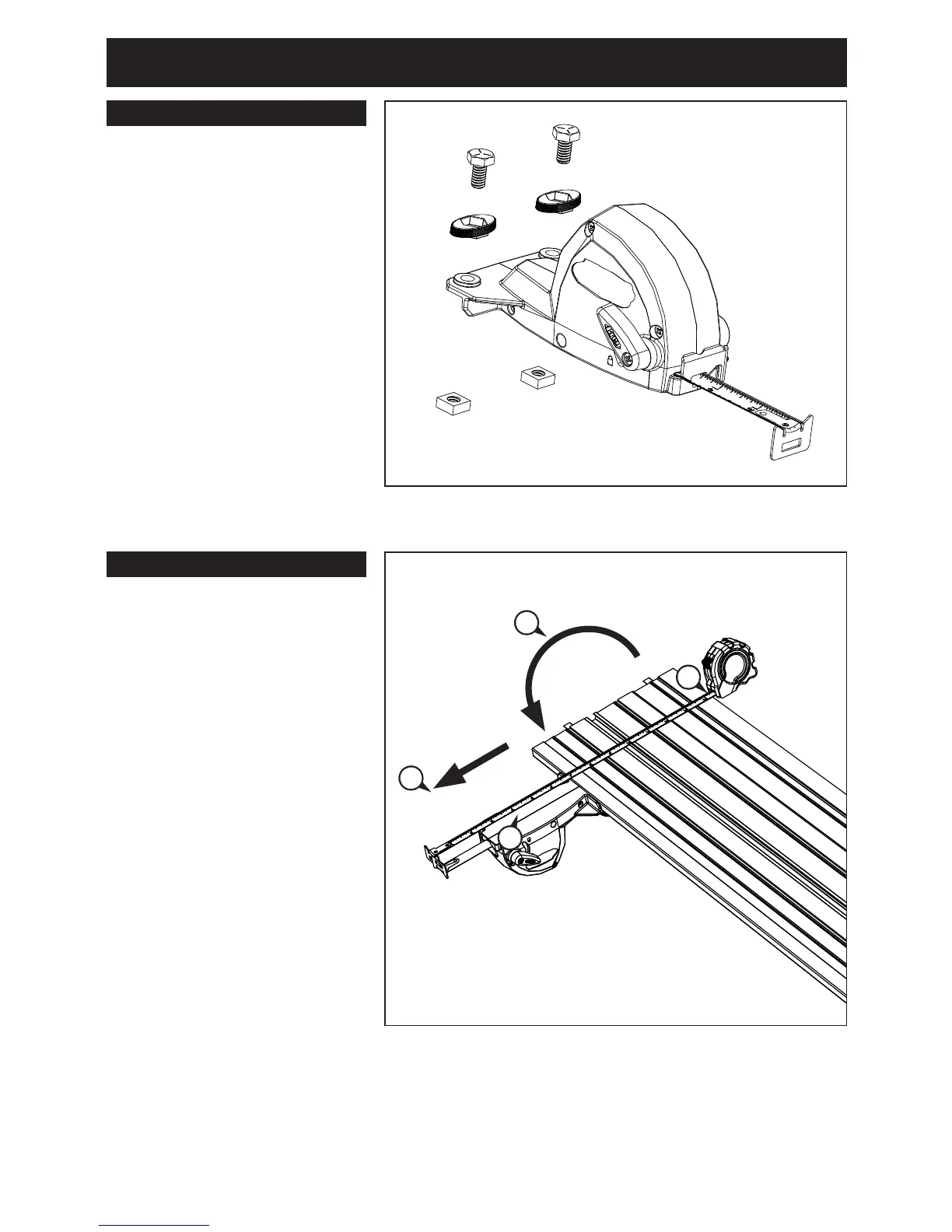

ENSAMBLAJE Y CALIBRACIÓN
(1) Instale dos pernos,
manijas y tuercas
cuadradas en cada
cuerpo de la guía.
Apriete los ensambles
para insertar las
cabezas de perno en
las manijas. Aoje los
ensambles ½ giro para
que las tuercas se
deslicen hasta la
ranura en T del riel
de guía.
(1) Coloque el riel de guía
en posición invertida.
Deslice las tuercas
cuadradas en la ranura
en T del riel de guía.
Ajuste las perillas.
(2) Con una cinta métrica
de buena calidad, empuje
el extremo de la cinta
contra el gancho del
extremo de la cinta métrica
de la guía paralela.
(3) Extienda ambas cintas
y alinee la marca de
35,56 cm de su cinta
métrica con el borde
cortado de la tira antiastillas del riel de guía.
(4) Bloquee la cinta métrica de la guía paralela. (La palanca de bloqueo de
la cinta métrica cubre el símbolo de bloqueo en el cuerpo de la guía).
Ensamblaje
Calibración
3
4
2
1
