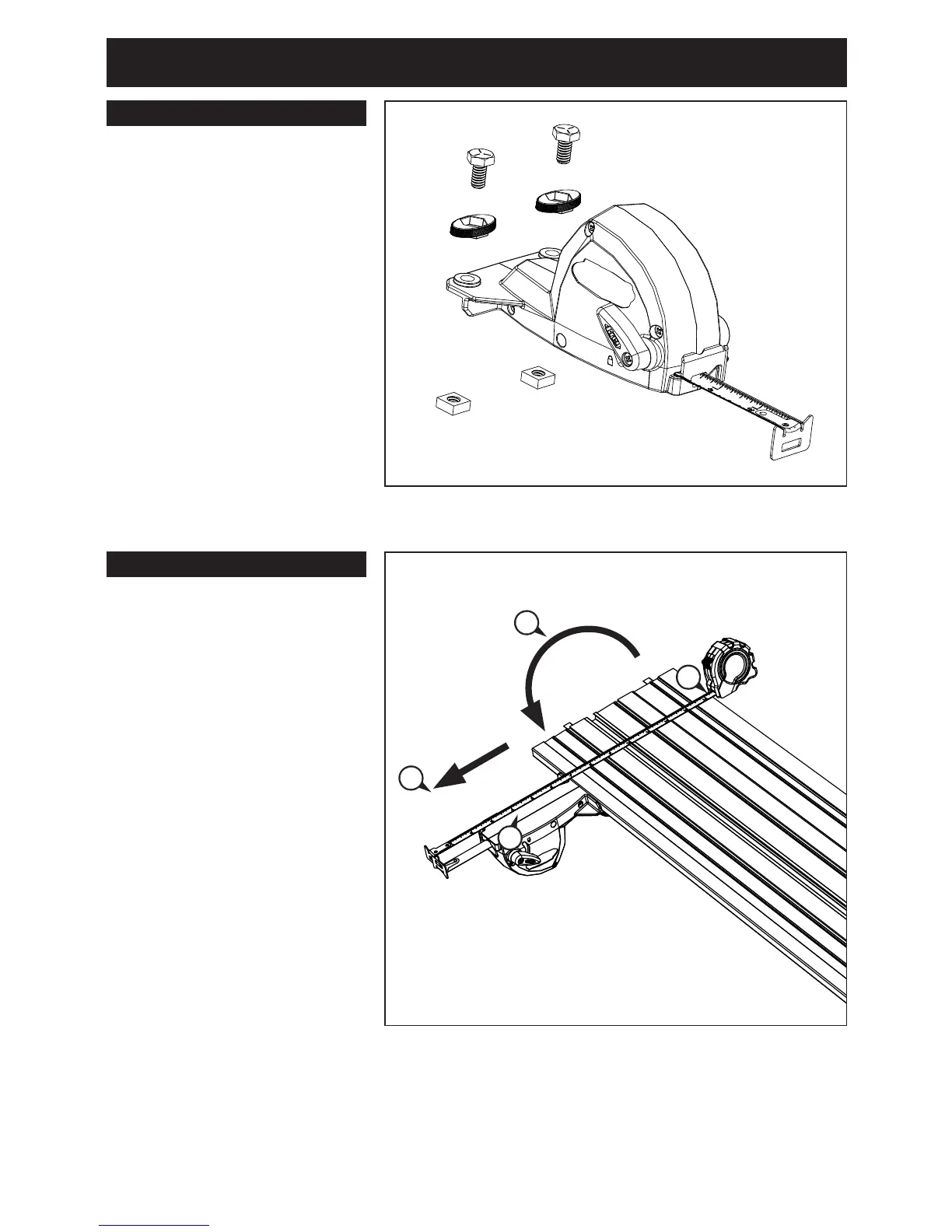

ASSEMBLAGE ET ÉTALONNAGE
(1) Installez deux boulons,
deux poignées et deux
écrous carrés dans
chaque corps de guide.
Serrez les assemblages
jusqu’à ce que la tête
des boulons soit
insérée dans les
poignées. Desserrez les
assemblages d’un demi-
tour pour permettre aux
écrous de glisser dans
les fentes en T du guide
sur rail.
(1) Tournez le guide sur rail
à l’envers. Faites glisser
les écrous carrés dans les
fentes en T du guide.
Vissez les boutons.
(2) À l’aide d’un ruban à
mesurer de bonne qualité,
appuyez l’extrémité du
ruban contre le crochet
situé au bout du ruban à
mesurer du guide
parallèle.
(3) Déroulez les deux rubans
et alignez la marque de
35,56 cm de votre ruban à
mesurer sur l’extrémité
taillée de la bande anti-éclat du guide sur rail.
(4) Verrouillez le ruban à mesurer du guide parallèle. (Le levier de verrouillage du
ruban masque le symbole de verrouillage du corps de guide.)
Assemblage
Étalonnage
3
4
2
1
