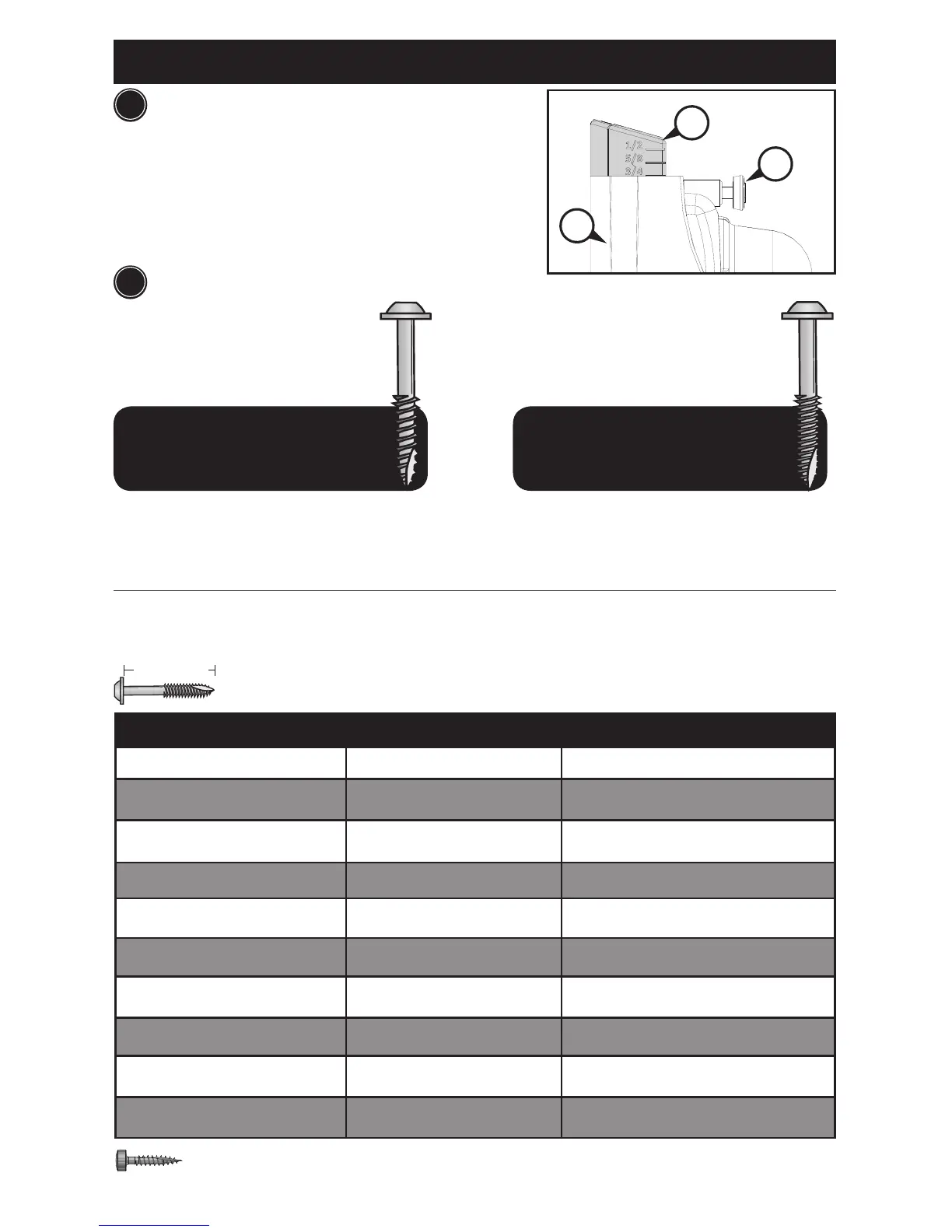

Page #30 background imageLoading...
Page #30 background image
800-447-8638
Uso del Kreg Jig
®
K5 y el Sistema maestro K5
Ajuste la guía del taladro
Para una unión fuerte, el tornillo debe salir cerca del centro
de la pieza de trabajo. Para ajustar la posición de la cavidad
oculta,retraigaelpasadordejaciónaccionadoporresortede
la guía del taladro (H). Luego, levante o baje la guía del taladro
(G) hasta que la marca en el lado de la guía que coincide
con el grosor de la pieza de trabajo quede pareja con la parte
superiordeldadodelaguía(B).Suelteelpasadordejación.
1
G
B
H
Rosca fi na
Debido a que el diámetro más pequeño y el
paso de rosca de nuestros tornillos de rosca  na
#7 reducen la posibilidad de partir el material, los
recomendamos para maderas duras.
Utilice en maderas como:
• Fresno • Roble • Arce • Nogal
• Nogal americano • Cerezo • Caoba
• Abedul
2
Todos los tornillos para cavidades ocultas de Kreg presentan una cabeza con ranura cuadrada
profunda que mejora el agarre y reduce la posibilidad de deslizamiento hacia afuera. La punta de
barrenadelostornillosautorroscanteseliminalanecesidaddetaladrarunoricioguía.
Rosca gruesa
Debido al gran diámetro y al paso de
rosca, nuestros tornillos de rosca gruesa
#8 ofrecen un fuerte agarre en materiales
compuestos y de madera suave.
Utilice en maderas y compuestos como:
• Pino • Cedro • Tilo americano • Álamo
• Madera contrachapada • Fibra de densidad
media (MDF, por sus siglas en inglés)
• Panel de aglomerado
Gráfi co de selección de tornillos y ajustes de Kreg Jig
®
Grosor del material Largo del tornillo* Ajuste de Kreg Jig
®
1
2" [13 mm]*
1" [25 mm]**
Marca de ½"
5
8" [16 mm] 1" [25 mm] Marca de
5
8"
3
4" [19 mm] 1
1
4" (32 mm]
Marca de ¾"
7
8" [22 mm] 1
1
2" [38 mm] Marca de
7
8"
1" [25 mm] 1
1
2" [38 mm] Marca de 1"
1
1
8" [29 mm] 1
1
2" [38 mm] Marca de 1
1
8"
1
1
4" [32 mm] 2" [51 mm] Marca de 1¼"
1
3
8" [35 mm] 2" [51 mm] Marca de 1
3
8"
1
1
2" [38 mm] 2
1
2" [64 mm] Marca de 1½"
Kreg ofrece una línea completa de tornillos para cavidades ocultas para cada tipo y grosor de pieza de trabajo.
Utilice este grá co para seleccionar el largo correcto de los tornillos. Todos los tornillos para cavidad oculta de
Kreg están disponibles en su concesionario Kreg o en línea en kregtool.com.
Elija un tornillo
Sus proyectos KREG exigen tornillos KREG. Conozca la razón en kregtool.com/tornilloskreg
5
Nota: El largo del tornillo se mide desde la parte inferior de la cabeza hasta la punta del tornillo.
31,75 mm (1 1/4 po)
**Cuando utilice la Guía de taladro Micro Pocket
opcional, se
recomienda utilizar tornillos de ¾ pulg. para material de ½ pulg.
Consulte el Micro Manual del propietario
*Se recomienda usar un tornillo para
cavidades ocultas de cabeza plana
