Lackmond BEAST5 - Opération; Tournant la Scie Marche-Arrêt; Utilisant la Serrure de Commutateur de Déclenchement

Le manque de l'eau de refroidisse-
ment peut endommager la lame.
Pour assurer l'opération appropriée, il doit y a un
écoulement constant de l'eau sur la lame.
8
INSTALLEz LA LAME DE SCIES
1.
2.
3.
4.
5.
FIGURE 6
FIGURE 7
%

%
%
ASSEMBLÉE (suite)
RELIER LE TUYAU DE L'EAU
8
Nota: L'écrou d'axe qui fixe la lame à la scie a filetage
à gauche.. Tournez la vis d'axe dans le sens le sens
horaire pour l'enlever et pour la serrer dans le sens
antihoraire.
Nota: Si vous utilisez une lame avec un alésage de 20
mm, veillez à insérer les 20mm fournis à l'adaptateur
de l'alésage 5/8-pouce (B7) dans la lame avant de
monter la lame sur l'axe.
Nota: Une lame biseautée peut également être
utilisée avec cette scie. En installant une lame
biseautée, suivrez les étapes 1-5 ci-dessus, en
veillant que le visage biseauté de la lame se dirige à
l'extérieur, à partir du moteur.
Utilisant la clé plate fournie de lame (B3), tenez la
bride externe in place. Avec la T-clé fournie (B4),
desserrez et enlevez la vis de lame en la tournant
dans le sens horaire.
Enlevez la bride externe.
Placez la lame sur l'axe.
Remplacez la bride externe sur l'axe
Utilisez la clé et la T-clé plates de lame, comme
dans l'étape 1 pour remplacer et serrer la vis
d'axe. Rappelez-vous de tourner la vis dans le
sens antihoraire pour serrer.
1.
Glissez l'extrémité nue du tuyau de l'eau (B6)
au-dessus de l'admission de l'eau (5) sur la scie,
et la poussez pour autant qu’elle disparaîtra.
2.
Attachez le connecteur à l'autre extrémité du
tuyau de l'eau à une broche ou à un tuyau de
jardin standard.
Lors de l'utilisation de l'eau et / ou d'autres
pièces jointes avec cet outil être sûr de vérifier
que tous les raccordements sont corrects et
correctement fixés.
Assurer que des dispositifs de débattement de
l'eau sont correctement positionnés à
l'éclaboussement excessif d'éviter qui pourrait
endommager l'outil ou les attachements.
Inspectez les tuyaux et d'autres pièces
critiques qui pourraient détériorer avant chaque
utilisation.
La pression autorisée maximale de l'approvi-
sionnement en eau est 70 PSI.
$9(57,66(0(17
$9(57,66(0(17
$9(57,66(0(17
$9(57,66(0(17
$9(57,66(0(17

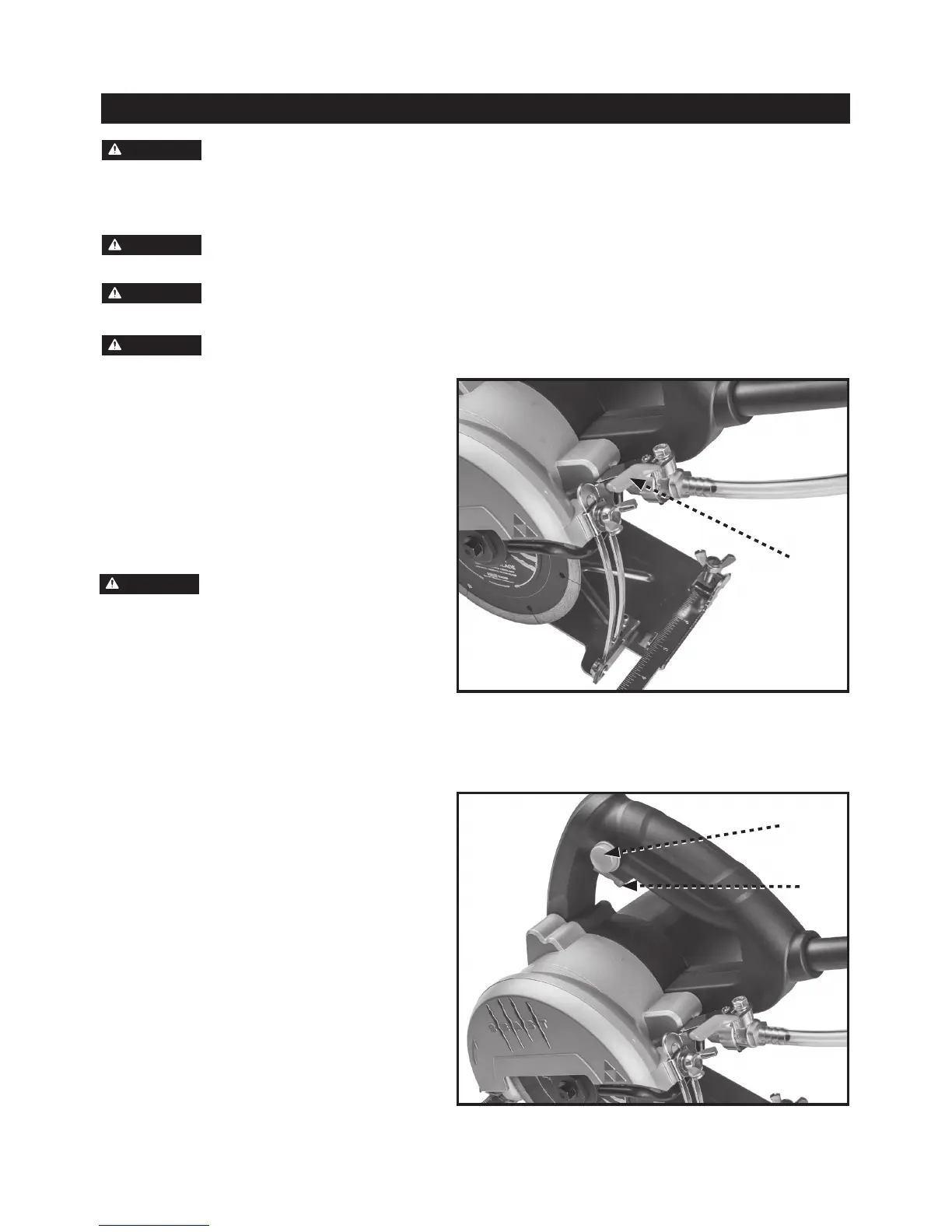

UTILISANT LA SERRURE DE
COMMUTATEUR DE DÉCLENCHEMENT
Afin d'empêcher la fatigue de muscle pendant de
longues coupes, vous pouvez fermer à clef le
commutateur de déclenchement dans la position
de fonctionnement.
Serrez le commutateur de déclenchement (1)
et puis enfoncez le bouton rouge de serrure
de commutateur de déclenchement (2).
Une fois la coupe est complète et vous libérez
le commutateur de déclenchement, la serrure
est aussi bien libéré.
1.
2.
TOURNANT LA SCIE
MARCHE-ARRÊT
Connectez l'unité à une source d'énergie à la
tension et à la fréquence correctes (120V, 60Hz).
LISEZ LE MANUEL ENTIER. En plus de lire ces consignes d'utilisation, il est important de lire et compren-
dre le manuel entier avant d'actionner cette scie. Suivrez toutes les instructions applicables concernant
l'assemblée, la préparation, et l'ajustement avant de faire toutes les coupes et respectez tous les règles et
avertissements de sûreté dans cette section et ailleurs dans tout ce manuel.
Le manque de se conformer aux avertissements suivants peut avoir comme conséquence le
dommage corporel sérieux.
Assurez-vous que commutateur de déclenchement est en position de "OFF" en ajustant le moteur.
Coupez l'approvisionnement en eau.
Abra el suministro de agua.
1.
2.
Tournez la valve d'approvisionnement en eau
à la position d'ouverture.
3.
Voir la fig. 9. Pour mettre en marche le
moteur, serrez le commutateur de déclenche-
ment (1)
4.
Pour arrêter le moteur, libérez le commuta-
teur de déclenchement.
5.
Quand la coupe est complète, fermez la valve
d'approvisionnement en eau.
6.
FIGURE 9
FIGURE 8



9
OPÉRATION
Le manque de l'eau de refroidisse-
ment peut endommager la lame.
Pour assurer l'opération appropriée, il doit y a un
écoulement constant de l'eau sur la lame.
Assurez-vous que la vis d'approche de découpage-profondeur et la vis conique coupe-ajustement
sont serrées avant d'actionner la scie.
N’essayez pas de couper les morceaux très petits. Évitez les positions maladroites de main où une
glissade soudaine pourrait faire contacter votre main ou doigt la lame de diamant. En coupant
n'importe quel matériel, assurez-vous qu'il est entièrement pris en charge. Maintenez la pièce
fermement. Ne forcez pas le matériel dans la lame.
$9(57,66(0(17
$9(57,66(0(17
$9(57,66(0(17
$9(57,66(0(17
$9(57,66(0(17
