CHANGEMENT DE LA LAME DE SCIES
Nota: La vis d'axe qui fixe la lame à la scie a les
FILS GAUCHERS. Tournez la vis d'axe dans le
sens horaire pour l'enlever et pour la serrer dans
le sens antihoraire.
Nota: Si vous utilisez une lame avec un alésage de
20 mm, veillez à insérer le 20mm fourni à 5/8
pouces adaptateur d'alésage (B8) dans la lame
avant de monter la lame sur l'axe.
Utilisez la clé et la T-clé plates de lame, comme
dans Étape 1 pour remplacer et serrez la vis d'axe.
Rappelez-vous de tourner la vis dans le sens
antihoraire pour serrer
Utilisant la clé plate fournie de lame (B3), tenez
la bride externe en place. Avec la T-clé fournie
(B4), desserrez et enlevez la vis de lame en la
tournant dans le sens horaire.
Enlevez la bride externe.
Enlevez la vieille lame et placez la nouvelle
lame sur l'axe.
Remplacez la bride externe sur l'axe
1.
2.
3.
4.
RAJUSTEMENT DU BOUTON DE
SÛRETÉ DE COURT-CIRCUIT
Cette scie est équipée avec un dispositif de
sécurité qui empêche la prise de puissance de
court-circuiter au cas où il deviendrait humide.
Toutes les fois que la prise de puissance de la scie
est déconnecté de la source d'énergie, le disposi-
tif de sûreté déclenchera le disjoncteur interne.
C'est normal.
Pour mettre en marche la scie après qu'elle ait été
démontée de la source d'énergie, enfoncez la
touche "TEST" rouge (a) de sorte qu'elle ferme à
clef en place.
N’utilisez jamais cet outil sans interrupteur de
défaut de courant de mise à la terre(GFCI) équipé
de cet outil.
11
FIGURE 10
$
OPÉRATION (suite)
FIGURE 11
%
%
10
Toujours examinez et vérifiez que le GFCI
fonctionne correctement avant chaque utilisation
comme décrit ci-dessus “ Rajustement du bouton
de sûreté de court-circuit ”.
Le remplacement de la prise ou de cordon
d'alimentation d'énergie devrait être accompli par
le fabricant ou le centre de service autorisé.
$9(57,66(0(17
$9(57,66(0(17
$9(57,66(0(17
Nettoyez la scie entière avec l'eau doux après chaque utilisation.
Inspectez la roue de découpage de diamant pour assurer son intégrité globale. Examinez la jante
pour déceler l'usage ou les dommages et remplacez la roue de découpage au besoin.

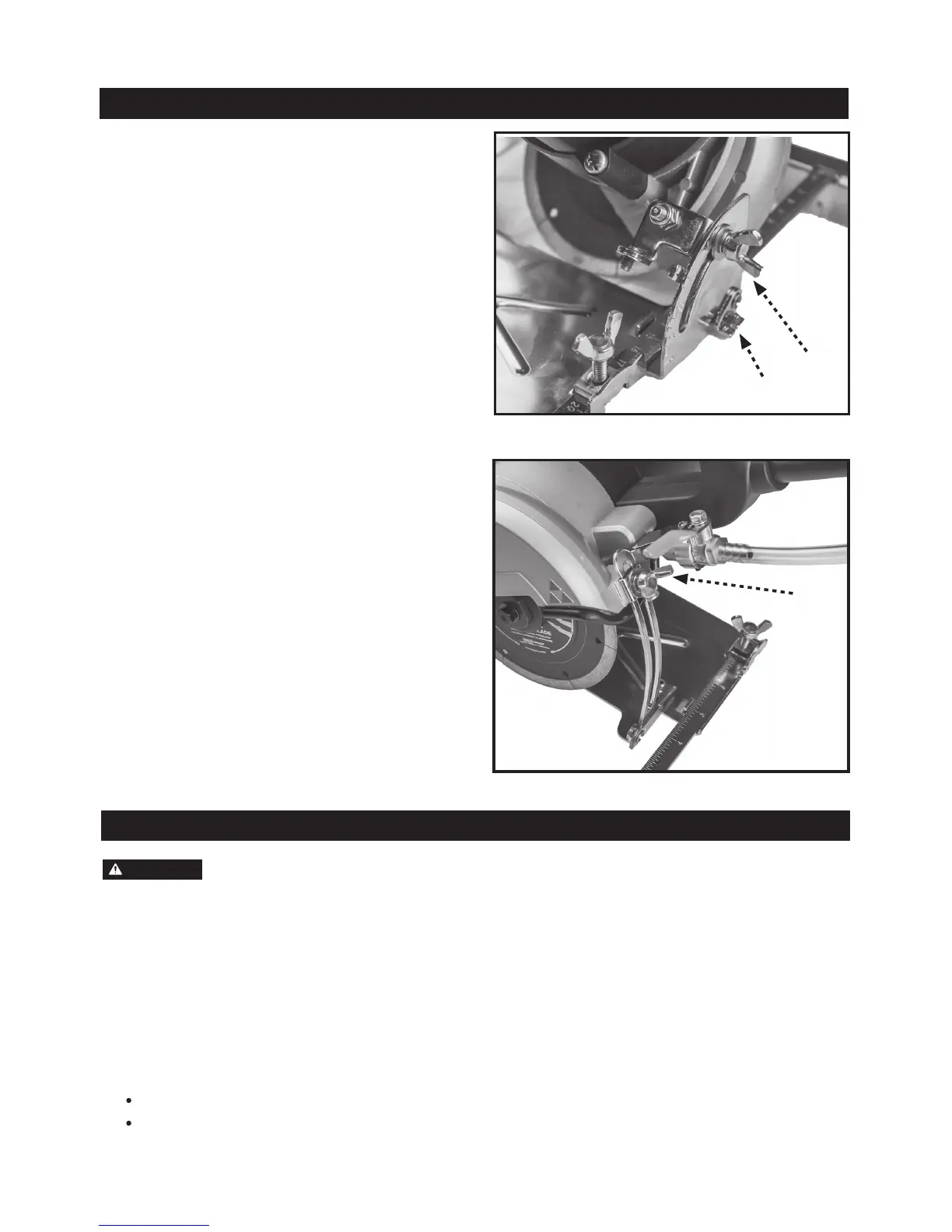

Vous pouvez ajuster la taille de la profondeur de la
coupe pour adapter à des matériaux d'épaisseur
variable, jusqu'à 2 3/8 pouces à 90 degrés.
Assurez-vous que la scie est débranchée de la
source d'énergie.
Desserrez la vis d'aile de serrure de taille de
lame (6).
Inclinez la tête de scie en avant pour augmenter
la taille de lame (note : Ceci réduira la profondeur
de la coupe.)
Une fois la tête de scie est replacée, resserrez la
vis d'aile de taille de lame.
12
FABRICATION DES COUPES
ENTRETIEN
FABRICATION DES COUPES
BISEAUTÉES
AJUSTEMENT DE LA TAILLE DE LAME
1.
2.
3.
4.
La scie vous permet de faire les coupes biseautées
de 0 à 45 degrés.
Pour faire une coupe biseautée:
Assurez-vous que la scie est débranchée de la
source d'énergie.
Détachez la serrure biseautée (12)
Inclinez la tête de scie au côté jusqu'à ce que
l'indicateur sur la tête de scie aligne avec le
biseau désiré comme montré sur l'indicateur
biseauté.
Serrez la serrure biseautée.
1.
2.
3.
4.
La ligne de coupe l'indicateur (b) peut être
utilisée pour l'alignement.
5.
%
FIGURE 13
FIGURE 12
11
Pour votre sûreté, arrêtez le commutateur et débranchez la scie de la source d'énergie avant
d'exécuter n'importe quel entretien ou le nettoyage. Si le cordon d'alimentation devient endom-
magé de toute façon, le remplacez immédiatement avec le cordon approuvé par le fabricant ou son agent. En
nettoyant la scie, n’exposez pas le moteur à l'eau directe. Si l'eau excessive est présentée dans le moteur, la
décharge électrique et/ou les dommages au moteur peuvent se produire.
Ne pas entretenir les composants internes du moteur électrique vous-même. Entrez en contact avec un centre de
service autorisé.
N’utilisez jamais l'eau ou aucun autre liquide chimique pour nettoyer les pièces électriques de la machine.
Utilisez un tissu mou pour nettoyer l'eau et la poussière de la machine.
Maintenez les fentes de ventilation de moteur propres pour empêcher la surchauffe.
L'entretien périodique de votre scie de tuile permet la longue vie et de l'opération sans panne. Le résidu de découp-
age dont la scie produit pourrait être considérable. Un nettoyage, une lubrification, et un programme d'entretien
devraient être maintenus.
Comme bon sens et pratique en matière d'entretien préventive après chaque utilisation, suivrez ces étapes
recommandées:
$9(57,66(0(17
