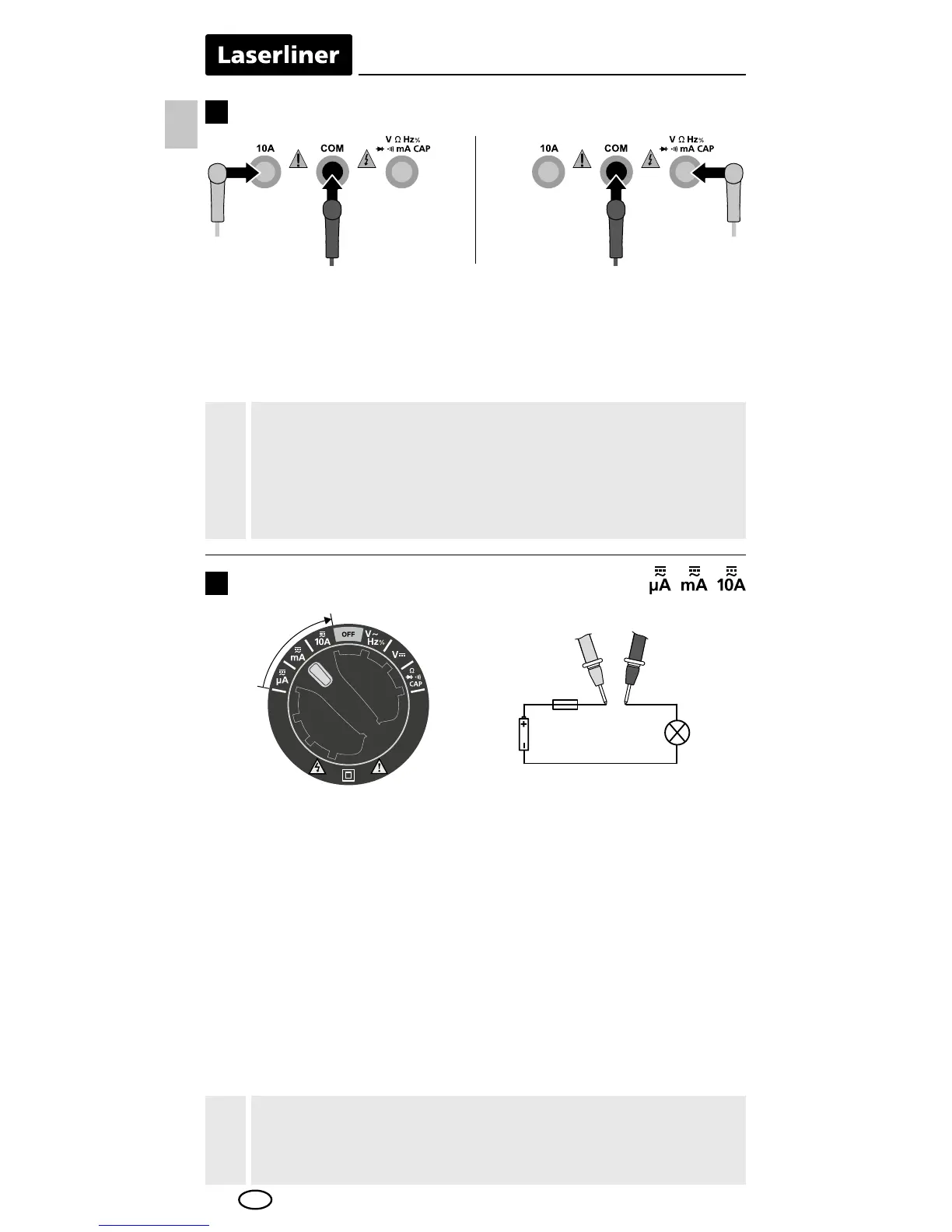

Anschluss der Messspitzen
3
Die schwarze Messspitze (–) ist immer an die „COM Buchse“
anzuschließen. Bei Strommessungen ist die rote Messspitze (+)
an die linke Eingangsbuchse (4) anzuschließen. Bei allen anderen
Messfunktionen ist die rote Messspitze an die rechte Eingangs-
buchse (2) anzuschließen.
Bitte achten Sie vor jeder Messung auf den korrekten
Anschluss der Messspitzen. Spannungsmessung mit
gesteckten Stromanschlüssen 10A oder im mA-Bereich
können zum Ansprechen der eingebauten Sicherung
und zu Beschädigungen des Messkreises führen.
!
Messen Sie im Bereich bis 10A Ströme nicht länger als
30 Sekunden. Dies kann zur Beschädigung des Gerätes
oder der Messspitzen führen.
!
Strommessung DC/AC
4
Zur Strommessung den Drehschalter auf die Position „μA“, „mA“
oder „10A“ stellen und durch Drücken der Taste „Mode“ die
Spannungsart (AC, DC) einstellen. Achten Sie auf den korrekten
Anschluss der Messspitzen.
μA / mA = rechte Eingangsbuchse rot (+) (2)
10A = 10A Eingangsbuchse rot (+) (4)
Den Stromkreislauf vor dem Anschließen des Messgerätes abschal-
ten. Anschließend die Messkontakte mit dem Messobjekt verbinden.
Der ermittelte Messwert sowie die Polarität wird im Display
angezeigt.
Den Stromkreislauf vor dem Trennen des Messgerätes
erneut abschalten.
