1 Introducción
¡Enhorabuena por su reciente compra LEGRAND!
ATENCIÓN
Se ha de leer detenidamente todo el manual antes de efectuar alguna operación.
DAKER DK Plus debe usarse solamente en entornos residenciales, comerciales e industriales.

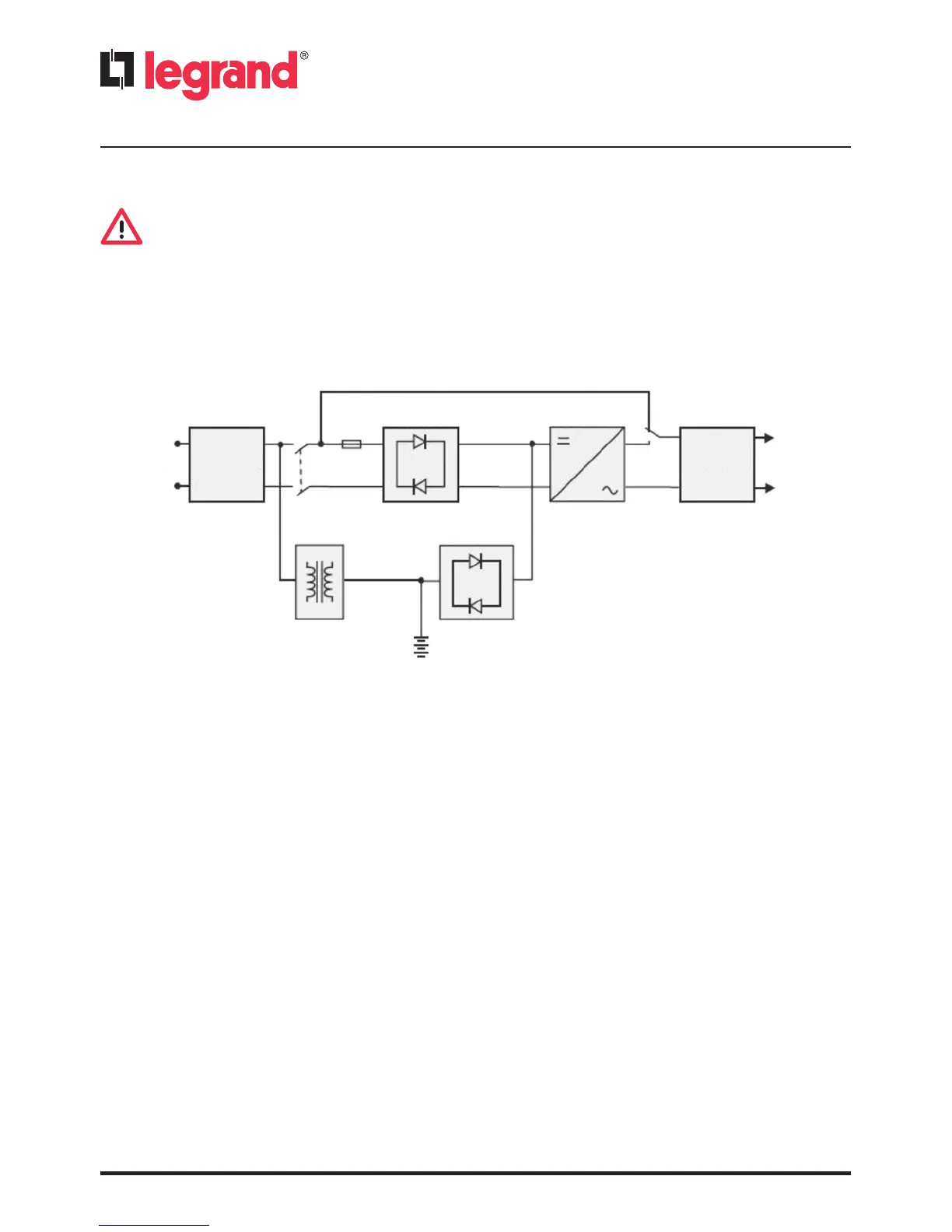

El siguiente diagrama muestra la arquitectura del sistema SAI:
Los módulos principales consisten en:
Un convertidor de alimentación de CA a CC (rectificador) con circuito de control PFC.
Un inversor de alta frecuencia de CC a CA.
Un cargador de batería.
Un banco de baterías.
Un circuito de control convertidor en push-pull de CA a CC.
Un circuito de derivación estático.
Filtros EMI en entrada y salida.
ENTRADA CA FILTROS EMI FILTROS EMI
RELÉ DE
SEGURIDAD
CARGADOR
DE BATERÍA
BATERÍA
PUSH PULL
CC/CC
CONVERTIDOR
PFC CA-CC
INVERSOR
CA/CC
RELÉ
BYPASS
SALIDA CA
