6

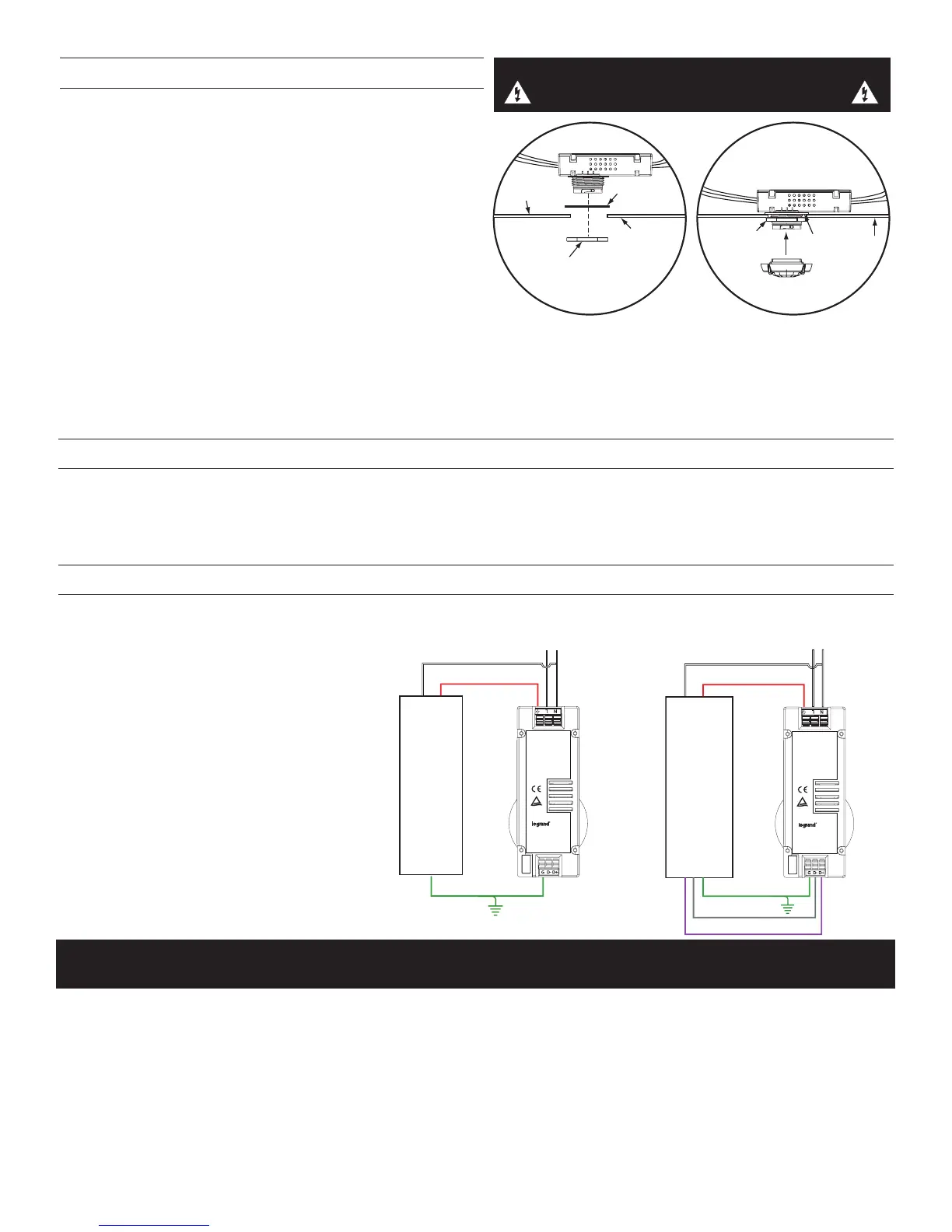

INSTALLATION
1. Déterminez un emplacement de montage approprié à
l’intérieur du luminaire qui minimisera la contribution de la
lumière électrique à la cellule photovoltaïque du détecteur.
Laissez une distance minimale de 5,1 mm (0,2 po) entre
l’extrémité du câblage du détecteur et la paroi du luminaire.
2. Percez un trou de 33 mm (1,30 po) de diamètre dans la tôle au
bas du luminaire.
3. Ajoutez le joint en caoutchouc à la bague filetée, et installez le
détecteur dirigé vers le bas, parallèle à la surface de montage.
Assurez-vous que le joint en caoutchouc touche la surface
interne du luminaire. Installez l’écrou en plastique (ou col
optionnel) fermement contre le luminaire à un couple de 2,8-
3,4 N m (25-30 po-lb) pour préserver la classification IP.
4. Alignez les dispositifs de blocage entre le détecteur et le
module de lentille et poussez le module de lentille vers l’avant
jusqu’à ce que le joint torique soit fermement scellé. Tournez le
module de lentille dans le sens des aiguilles d’une montre pour
vous assurer qu’il tienne fermement en place.
5. Raccordez les fils comme indiqué dans le schéma de câblage.
6. Remettez le courant à l’aide du disjoncteur.
OPTIONS DE LENTILLES
Plusieurs lentilles sont disponibles pour le FSP-211. Les lentilles offrent un champ d'action à des hauteurs de montage comprises entre
2,4 et 12,2 m (8 - 40 pi) pour des applications comprenant les bureaux, les entrepôts, et les environnements extérieurs. La densité et
la portée de la zone de couverture est déterminée par le type de lentille et par la hauteur de montage. Les modules de lentilles sont
classés IP-66 lorsqu'ils sont combinés avec un détecteur FSP-211 monté sur un luminaire classé IP-66 pour l'extérieur. Consultez le
Guide de couverture du FSP-Lx pour plus d'informations.
CÂBLAGE
Écrou de Serrage
(ou col optionnel)
Écrou de Serrage
(ou col optionnel)
Paroi du
luminaire
Ensemble de la lentille
FSP-211
Paroi
extérieure
du luminaire
Paroi intérieure
du luminaire
Joint en
caoutchouc
Joint en
caoutchouc
REMARQUE: Un col (optionnel) peut être installée à la place de
l’écrou de serrage. Pour les détails, voir la table
d’information de commande à la page 8.
REMARQUE: La paroi extérieure du luminaire ne doit pas
dépasser 3,18 mm (0,125 po) d'épaisseur pour un
montage et une sécurité optimale du détecteur.
L'UTILISATION EN EXTÉRIEUR À LA PIÈCE EXPOSÉE DE LA BAGUE DU DÉTECTEUR NE DOIT SE FAIRE QUE SI L'INSTALLATION EST
FAITE À L'EMPLACEMENT SPÉCIFIÉ PAR LES CONSIGNES D'INSTALLATION AVEC UN BOÎTIER CLASSÉ POUR L'EXTÉRIEUR.
REMARQUE: Le FSP-211 doit être mis
à la terre pour garantir
l'intégrité du signal et non
pour une mise à la terre
de sécurité.
AVERTISSEMENT
COUPEZ L’ALIMENTATION À L’AIDE DU
DISJONCTEUR AVANT D’INSTALLER LE CAPTEUR.
Ballast/Driver
de Gradation
CIRCUI
NEUTRE
NEUTRE
*MASSE
GRIS (-)
VIOLET (+)
CHARGE
Occupancy Sensor
5E4
15195r1
LOAD
LINE
NEUT
(violet)
(grey)
18-20 AWG Solid CU Wire Only
230 VAC, 50 Hz
1200W max ballast
FSP-211
GRND
DIM-
DIM+
14-18 AWG Solid CU Wire Only
High/Low PIR
Balasto No
Regulador
LÍNEA
NEUTRO
NEUTRO
CARGA
* TIERRA
Occupancy Sensor
5E4
15195r1
LOAD
LINE
NEUT
(violet)
(grey)
18-20 AWG Solid CU Wire Only
230 VAC, 50 Hz
1200W max ballast
FSP-211
GRND
DIM-
DIM+
14-18 AWG Solid CU Wire Only
High/Low PIR
