CONECTIVIDAD

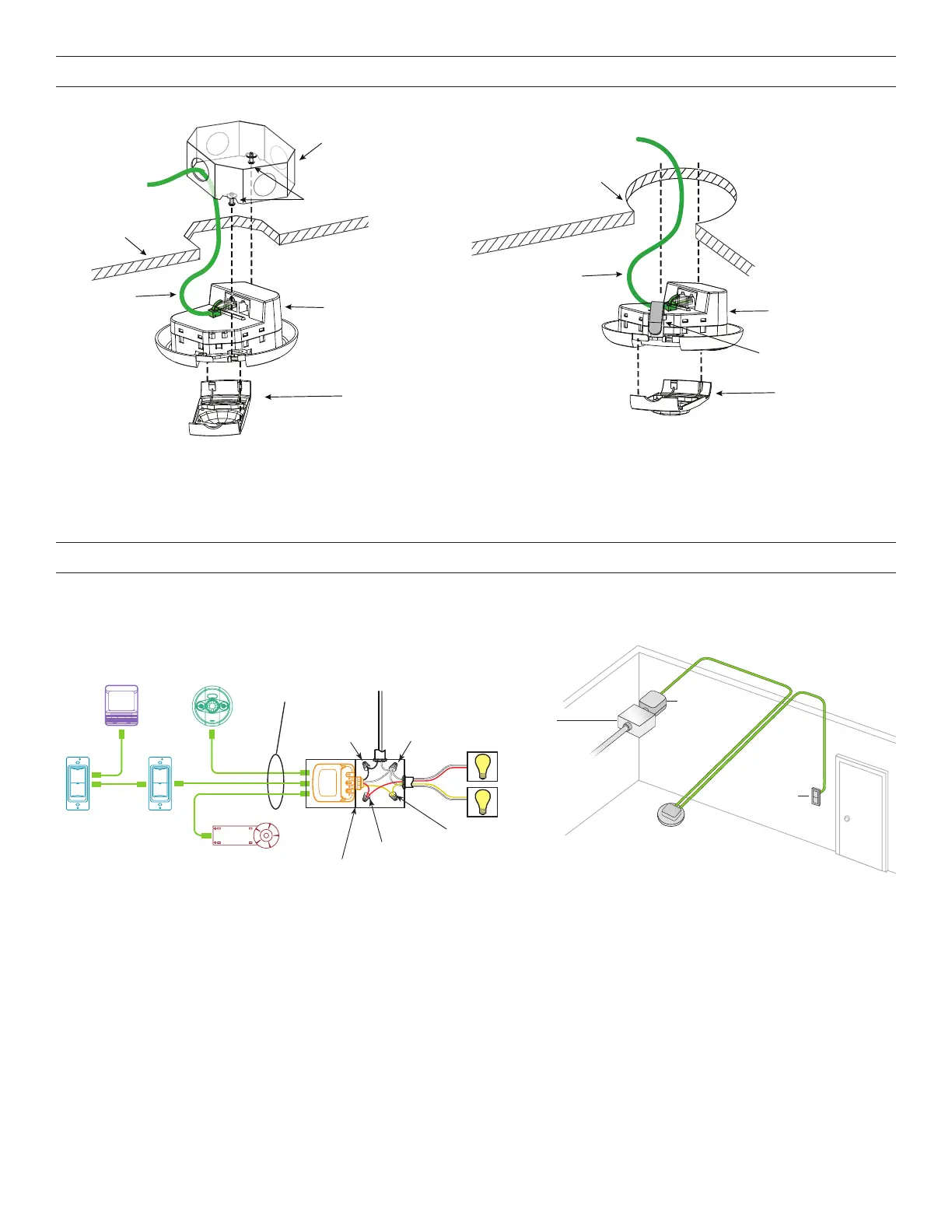

Las ilustraciones a continuación muestran ejemplos de cableados de topología libre. El dispositivo LMDC-100 se comunica con todos
los demás dispositivos de control de iluminación digital conectados a la red local DLM de bajo voltaje, independientemente de su
posición en la red local DLM.
Voltaje
de línea
Controlador
de habitación
Cajas de
conexiones
Sensor de
luz de día
Interruptor
Interruptor
Sensor de
Ocupación de
Montaje en Esquinas
Sensor de
Ocupación de
Montaje en Techo
Cables LMRJ de
Red Local DLM
(bajo voltaje, clase 2)
Cargas
2
1
Negro - Cable de
línea/vivo
Blanco -
Cable neutro
Cable rojo a
carga A (1)
Cable amarillo
a carga B (2)
LMRC
102
Controlador
de habitación
Caja de
conexiones
Sensor de ocupación
de montaje en techo
Interruptor
Hacia la carga
Alojamiento
trasero
10cm Caja Octogonal
de conexiones
(al menos 4cm de profundidad)
Cubierta frontal
Cielo raso
Orificio de techo
Cable LMRJ
Cable LMRJ
Abrazaderas de resorte (2
)
Tornillos
Para aplicaciones que requieren clasificación plénum No se requiere caja en aplicaciones que no exigen clasificación plénum
Alojamiento
trasero
Cubierta frontal
MONTAJE
A la caja octogonal:
A través de la placa del techo:
ADVERTENCIA: La caja de conexiones utilizada para la instalación del sensor no debe contener circuitos de voltaje de línea clase 1,
clase 3 u otros circuitos de alimentación o iluminación.
