5
CARACTÉRISTIQUES
Tension ................................................................................... 24 V CC
Consommation de courant ........................................................ 20 mA
Alimentation électrique ..........Contrôleur de pièce Watt Stopper/Legrand
Raccordement au réseau DLM local .............................. 2 ports RJ-45
Caractéristiques du réseau DLM local :
Alimentation basse tension via un câble de catégorie 5 (LMRJ).
Prise en charge de 24 périphériques de communication
comprenant 4 LMRC-10x ou LMPL-101 max sur chaque réseau
DLM local.
Une topologie libre supportant jusqu’à 305 m (1 000 pi) de
câble basse tension.
Environnement ............... Pour une utilisation en intérieur uniquement
Température de fonctionnement .........0 à 55 °C (32 à 131 °F)
Température de stockage ................. -5 à 80 °C (23 à 176 °F)
Humidité relative ......................5 à 95 % (sans condensation)
Brevets en attente
Cet appareil est préréglé pour un fonctionnement Plug n’ Go
MC
et son réglage est optionnel.
Pour connaître tous les détails opérationnels, les réglages
et les fonctions supplémentaires du produit, consulter le
guide d’installation du système DLM fourni avec Wattstopper
contrôleurs de pièce et aussi disponible au
www.legrand.us/wattstopper.
L’installation doit être effectuée conformément à tous les
règlements ainsi qu’aux codes locaux et de la NEC en vigueur.
Les raccordements de fils doivent être classés comme pouvant
convenir au calibre du fil (fil de sortie et de bâtiment) utilisé.
Pour les dispositifs DLM de classe 2 et le câblage du dispositif:
Doit être connecté à une source d’alimentation de classe 2
seulement. Ne pas reclasser et installer en tant que classe 1 ou
en tant que fil d’alimentation ou d’éclairage.
Ce dispositif est conforme à la section 15 des règlements de la FCC. On peut s’en servir sous réserve des deux conditiond suivantes.
1) Ce dispositif ne provoque pas d’interférences nuisibles; 2) Il doit être en mesure d’accepter toute interférence reçue, y compris les
interférences qui peuvent causer un fonctionnement indésirable.
REMARQUE: Ce matériel a été mis à l’essai et a été jugé conforme aux limites d’un dispositif numérique de classe A, conformément à
la section 15 des règlements de la FCC. Ces limites visent à offrir une protection raisonnable contre les interférences nuisibles dans un
environnement commercial. Ce matériel génère, utilise et peut émettre des radiofréquences et, s’il n’est pas installé ou utilisé conformément
aux directives, peut causer des interférences nuisibles aux communications radio. L’utilisation de cet équipement dans une zone résidentielle
est susceptible de provoquer des interférences nuisibles, dans un tel cas l’utilisateur devra corriger les interférences à ses frais.
INSTRUCTIONS EN FRANÇAIS

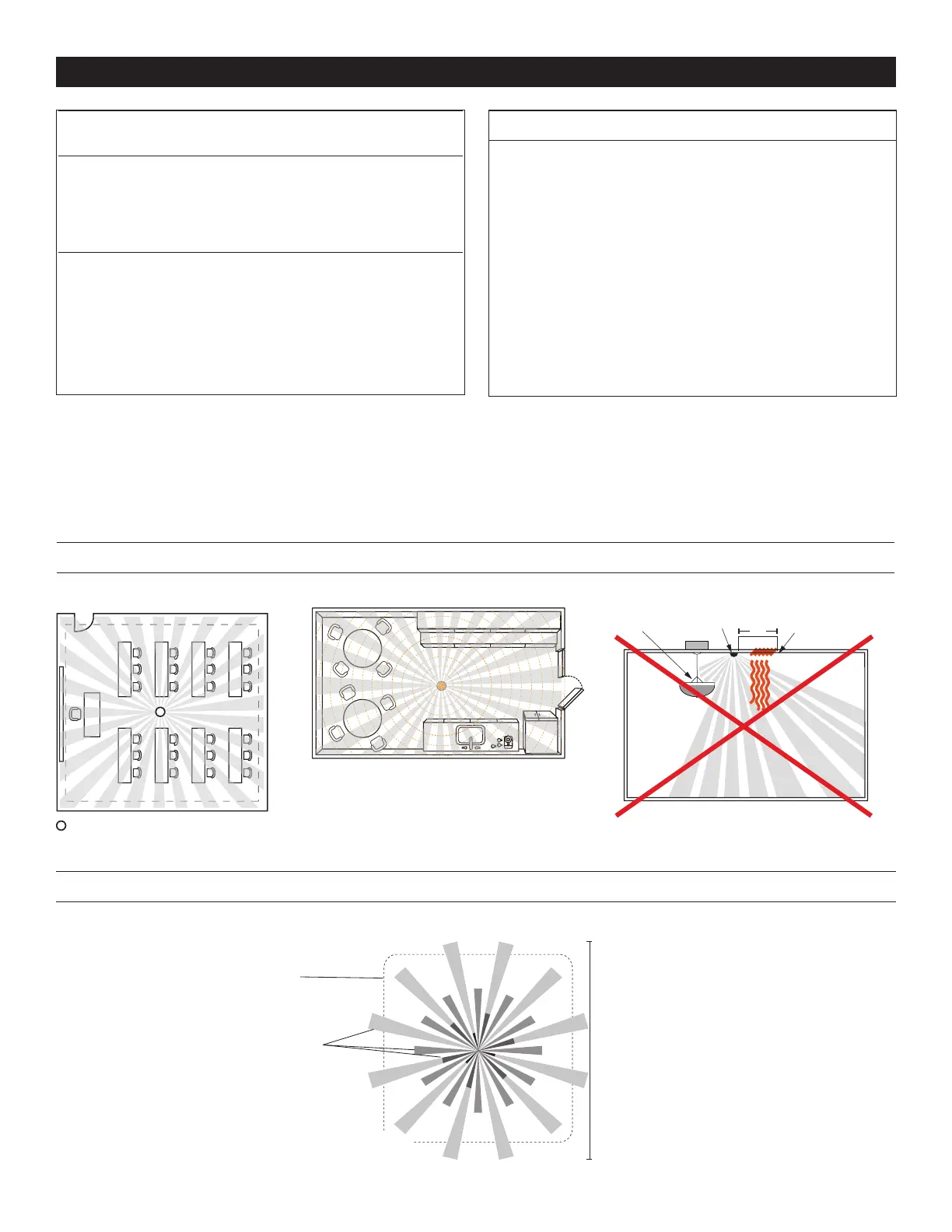

EMPLACEMENT DU DÉTECTEUR (HAUTEUR MAXIMALE DE 3 M (10 PI)
25'
en air
1.8m
6’
Capteur
Installez le capteur à une distance minimale d'1,80 m (6 pi)
d'une arrivée d'air. Supprimez tous les obstacles qui
pourraient bloquer la zone de détection du capteur.
Luminaire
suspend
u
PIR
32 ft
Ultrasonic
25 ft x 25 ft
PORTÉE
Le LMDC-100 a une portée à 360°. La couverture illustrée représente la couverture maximale pour un mouvement de marche avec le
capteur monté à 3 m (10 pi) de hauteur.
Portée du IRP
Portée des
ultrasons
