6
CONNECTIVITÉ

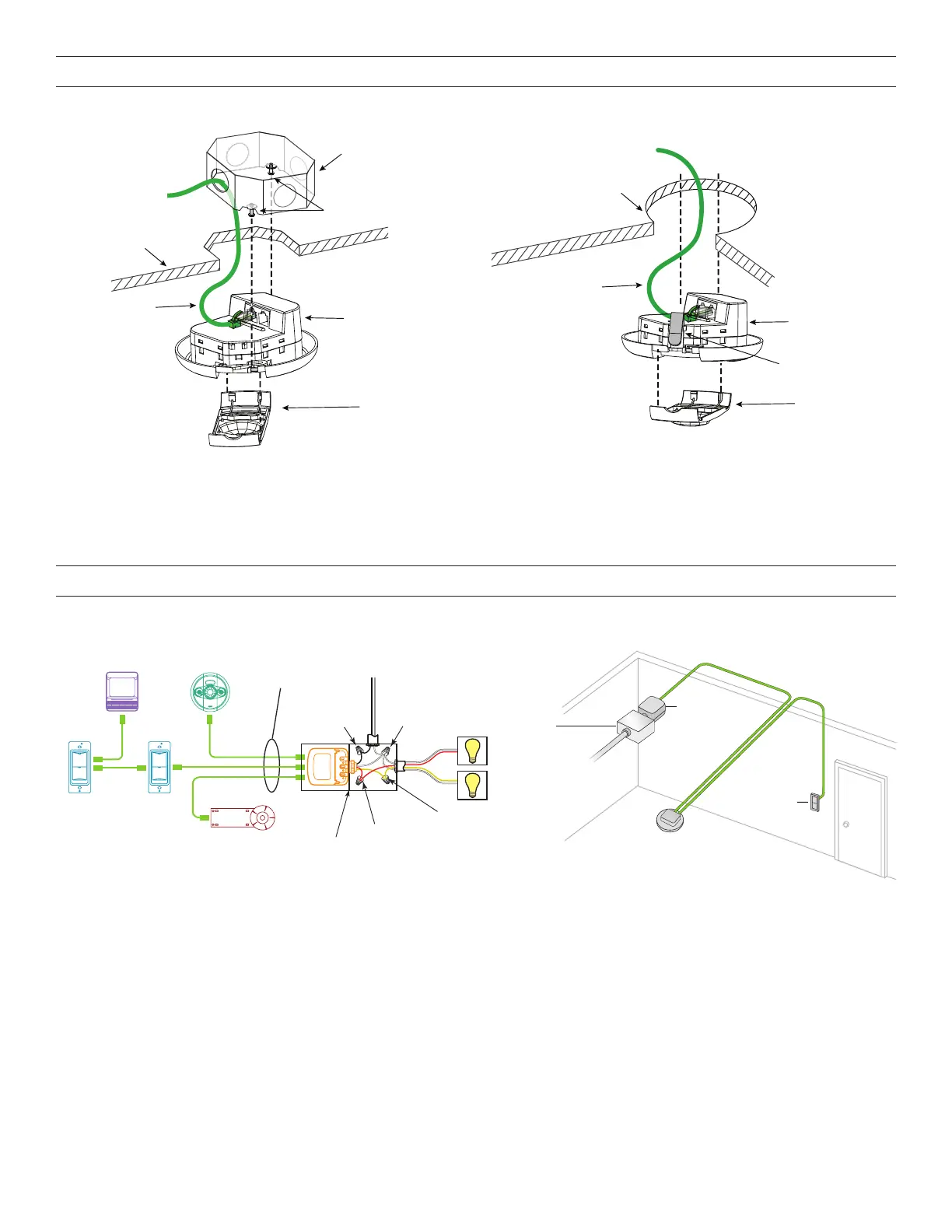

Les illustrations ci-dessous représentent des exemples de câblage en topologie libre. Le LMDC-100 communique avec tous les autres
périphériques de gestion numérique de l’éclairage raccordés au réseau DLM local, quel que soit leur position sur ce dernier.
Tension
de ligne
Contrôleur
de pièce
Boîtes de
jonction
Capteur
Luminosité
Interrupteur
Interrupteur
Détecteur de
Mouvement en coin
Détecteur de
Mouvement Central
Réseau Local DLM
(câblage basse tension
Classe 2, câble LMRJ)
Charges
2
1
Noir - Câble secteur/
Sous tension
Blanc -
Câble neutre
Câble rouge vers
charge A (1)
Câble jaune vers
charge B (2)
LMRC
102
Régulateur
d'ambiance
Boîte de
j
onction
Détecteur de présence
monté au plafond
Interrupteur
Vers charge
Partie
arrière
10cm Octogonale
Boîte de jonction
(au moins 4cm de profondeur)
Couvercle frontal
Plafond
Trou percé au
plafond
Câble LMRJ
Câble LMRJ
Clips ressort (2)
Vis
Pour les applications exigeant le respect des normes plénum
Aucun boîtier nécessaire pour les applications
non soumises à la norme plénum
Partie
arrière
Couvercle frontal
MOUNTING—MONTAGE—MONTAJE
Vers un boîtier octogonal:
Par une tuile de plafond:
AVERTISSEMENT : La boîte de jonction utilisée pour l’installation du capteur ne doit pas contenir de circuits d’alimentation ou
d’éclairage de Classes 1 ou 3.
