17
Sprawdzenie i wyrównywanie
Sprinter 150/150M/250M - 1.0.0pl
EN
JA
ZH
KO
EL
CZ
TR
SR
RU
PL
HU

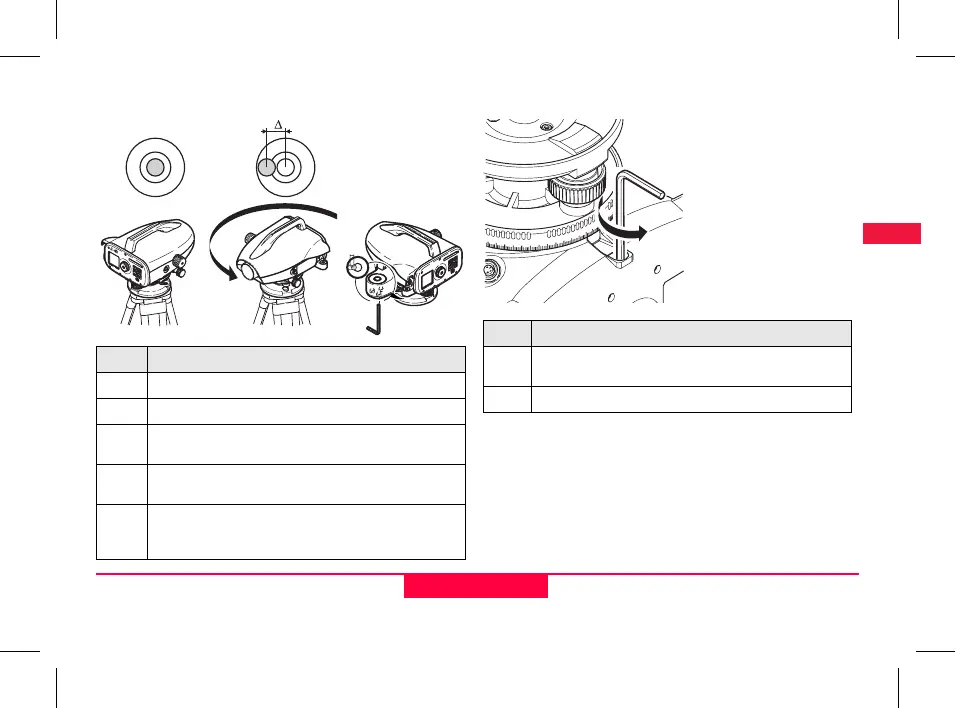

8.2 Poziomnica okrągła 8.3 Wyrównanie kolimacji optycznej / siatki
Jeżeli błąd kolimacji przekracza 3 mm przy odległości 60 m,
kolimacja musi zostać skorygowana.
Krok Opis
1.
Wypoziomować urządzenie.
2.
Obrócić urządzenie o 180°.
3.
Wyśrodkować pęcherzyk, jeżeli znajduje się poza
środkowym okręgiem.
4.
Skorygować połowę błędu za pomocą klucza
sześciokątnego.
)
Powtórzyć kroki 1 do 4 aż do chwili kiedy pęcherzyk będzie
wyśrodkowany, kiedy urządzenie jest wycelowane w
dowolny punkt.
r_18
1.
2.
3.
4.
Krok Opis
1.
Przekręcać klucz sześciokątny aż do uzyskania wartości
projektowej.
2.
Sprawdzić kolimację.
