LEM blues series - MIC Input Connector Details; LINE Input Connector Details; GAIN Control for Input Amplification

6
BLUES

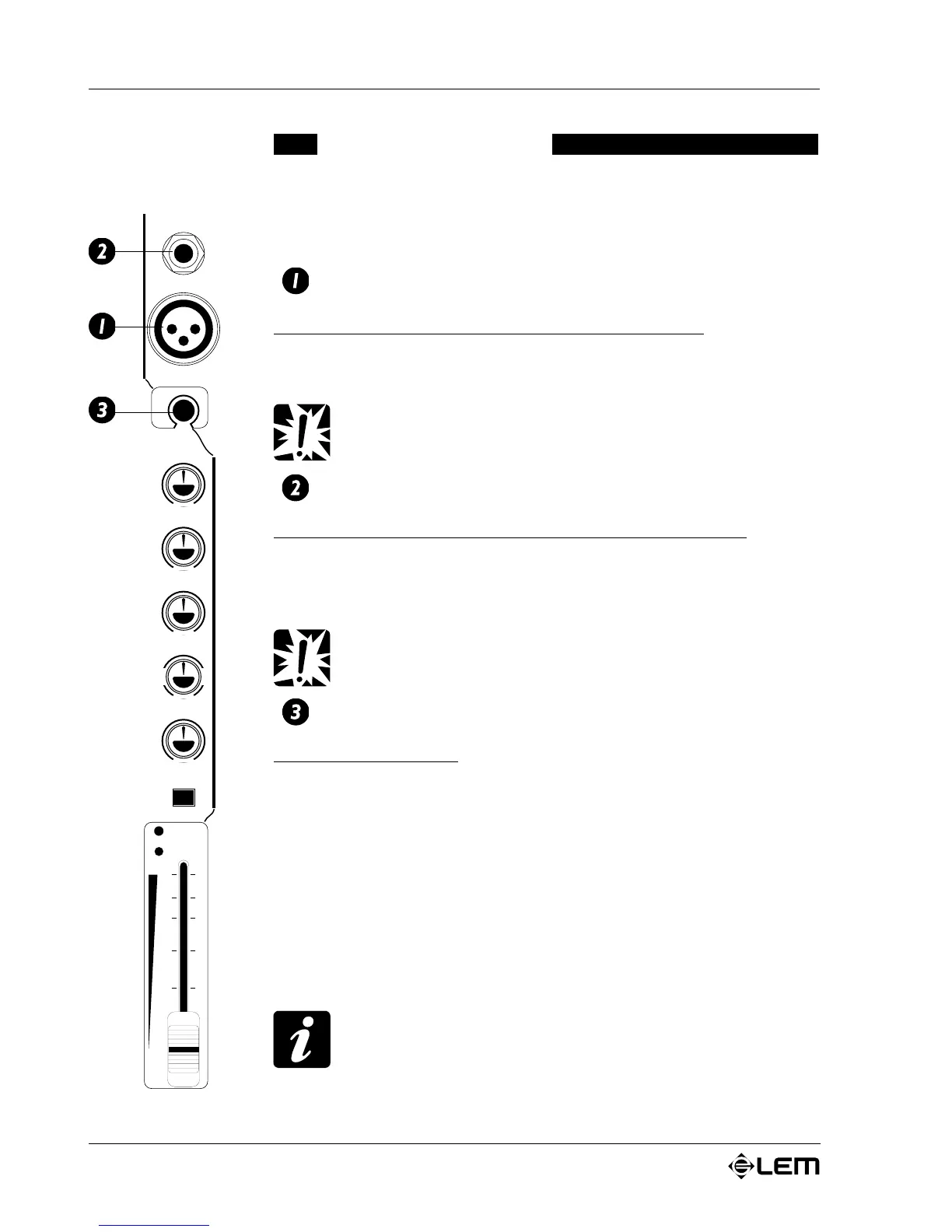

Canale di ingresso MONO
a) Sezione INPUT
Ciascun canale possiede sul pannello connettori due connettori diversi, un
JACK per il collegamento di strumenti ed apparati con segnali di linea e
un XLR per il collegamento di microfoni.
MIC INPUT
Connettore XLR bilanciato (da 15dB a 45dB / 1k
WW
WW
W): riceve il segnale
microfonico in ingresso. Questo ingresso, riservato allutilizzo di microfoni, può
ricevere una vasta gamma di segnali bilanciati o sbilanciati a bassa impedenza.
Non collegate a questo ingresso tastiere, registratori od altre apparecchiature
con segnale di linea, poiché il segnale risulterebbe di livello eccessivo e
probabilmente distorto.
LINE INPUT
Connettore JACK bilanciato (da +10dB a 20dB / 10k
WW
WW
W): riceve il
segnale di linea in ingresso. Questo ingresso può ricevere segnali di linea
ad alta impedenza bilanciati o sbilanciati, provenienti da apparecchiature
con uscita ad alto livello (tutti gli strumenti eccetto i microfoni).
Non collegate microfoni a questo ingresso, poiché il segnale risulterebbe di
basso livello e probabilmente di scarsa qualità.
GAIN
Controllo di guadagno: regola lamplificazione del segnale proveniente
dallesterno verso il canale. Agisce su 2 sensibilità:
 LINE (segnali ad alto livello collegati al connettore JACK) é la
regolazione avviene per valori continui che vanno da +10dB (guadagno
minimo) a -20dB (guadagno massimo);
 MIC (microfoni collegati al connettore XLR) é La regolazione avviene
per valori continui che vanno da -15dB (guadagno minimo) a -45dB
(guadagno massimo).
Utilizzato in combinazione con i led di indicazione del canale, che consentono
di visualizzare il livello del segnale in ingresso, il GAIN permette di determinare
un suono presente e prevenire la distorsione del segnale.
Ricordate che la regolazione varia a seconda del tipo di microfono, del tipo
di sorgente (voce maschile, femminile, strumento, etc.) e dipende anche dalla
distanza e dalla posizione della sorgente rispetto al microfono. Regolate,
perciò, il GAIN secondo le vostre necessità di mixaggio, controllando il livello
tramite i led di indicazione del canale, che consentono di visualizzare il livello del segnale
in ingresso, ed aiutandovi anche con lascolto.
PEAK
SIGN
MIC
1
1
LINE
GAIN
+10
-20
0
MUTE
PAN
LOW
EFX
AUX
MON
70Hz
10KHz
HIGH
dB
A
U
X
M
O
N
R
L
-20
-5
+15
-15
+15
-15
dB
dB
+6
-6
+6
-6
dB
0
0
0
0
0
0
0
0
0
-10
C
-10
-20
-40
0
0
+4+4
-5-5
-10
-20
-40
0
0
0 0
