LEM blues series - EFX and AUX;MON Send Controls

8
BLUES
Canale di ingresso MONO

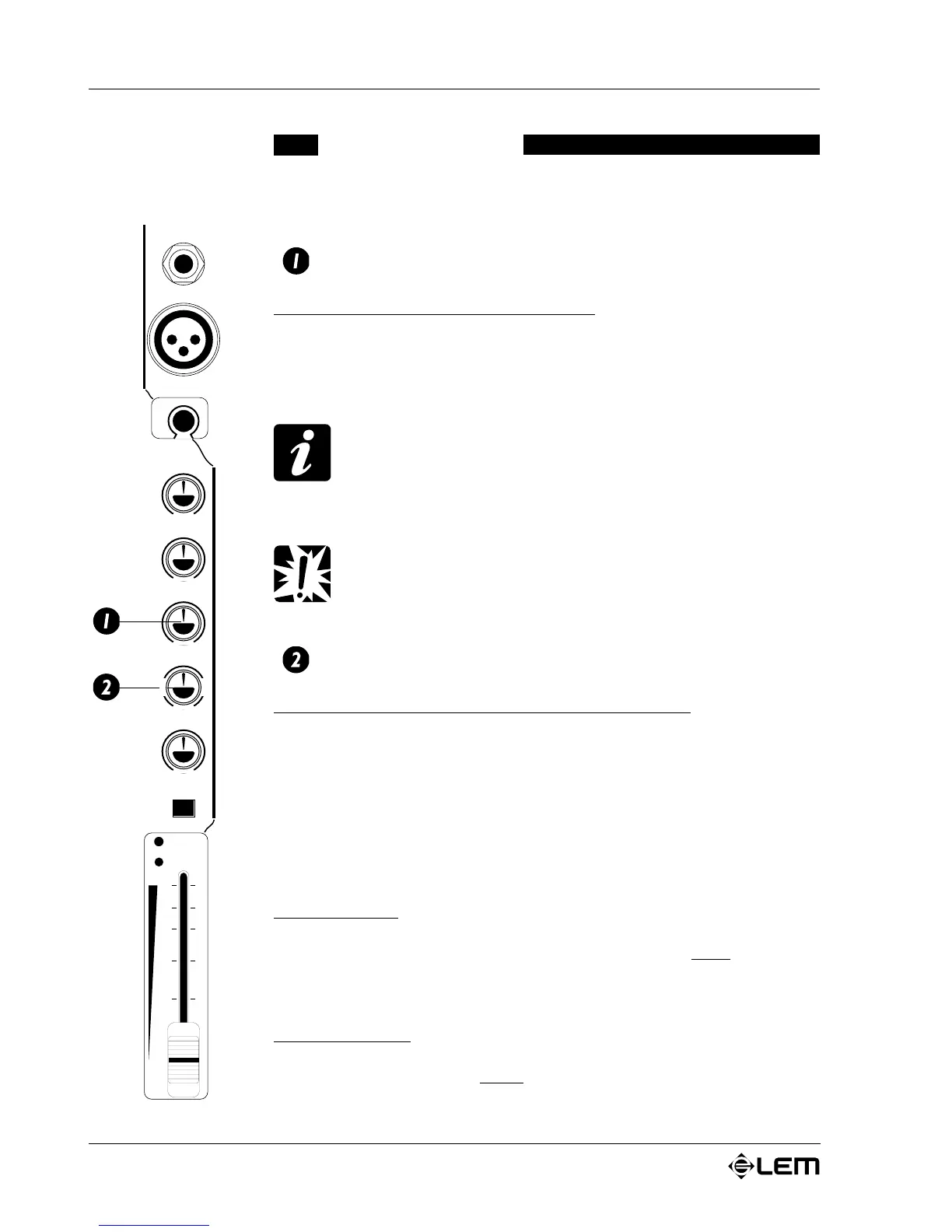

c) Sezione AUX
La sezione AUX del canale di ingresso MONO è dotata di 3 mandate
ausiliarie EFX, AUX & MON.
EFX
Controllo di livello della mandata EFX: controlla il livello di segnale
inviato al DSP interno del BLUES. La mandata EFX è POST-FADER:
ciò significa che il segnale inviato verso il DSP viene prelevato dopo il
controllo del FADER di canale e, pertanto, il suo livello risente della
posizione del fader stesso.
Il controllo della mandata agisce con valori proporzionali che vanno da zero
a livello del FADER: ciò significa che, aumentando o diminuendo il livello
del segnale sul canale, aumenta o diminuisce anche il livello del segnale inviato
all effetto. Naturalmente, se il FADER di canale è chiuso (posizione ¥) il
segnale non può essere inviato alleffetto. La mandata EFX é anche POST-EQ, invia,
cioè, alleffetto il segnale già trattato dallequalizzatore del canale.
Quando regolate la mandata EFX ricordate che un eccesso di segnale può
causare la saturazione dellingresso delleffetto (nel DSP tale condizione è
indicata da un LED luminoso PEAK é vedi). Verificate sempre allascolto
che il segnale non sia distorto.
AUX/MON
Controllo di livello delle mandate AUX/MON: si tratta di un
potenziometro a scatto centrale che consente di utilizzare alternativamente la
mandata AUX o la mandata MON. Agisce nel seguente modo:
 posizione centrale (posizione ¥) é entrambe le mandate sono chiuse;
 potenziometro ruotato verso sinistra é apertura della mandata AUX
(la mandata MON rimane chiusa);
 potenziometro ruotato verso destra é apertura della mandata MON
(la mandata AUX rimane chiusa).
Mandata AUX: la mandata AUX é POSTFADER e, quindi, prevista
principalmente per lutilizzo di EFFETTI ESTERNI: ciò significa che il
segnale inviato verso gli effetti esterni viene prelevato dopo il controllo
del FADER di canale e, pertanto, il suo livello risente della posizione del
fader stesso.
Mandata MON: la mandata MON é PREFADER per poter essere
utilizzata come mandata MONITOR: ciò significa che il segnale inviato verso
un monitor viene prelevato prima del controllo del FADER di canale e,
pertanto, il suo livello non risente della posizione del fader stesso.
