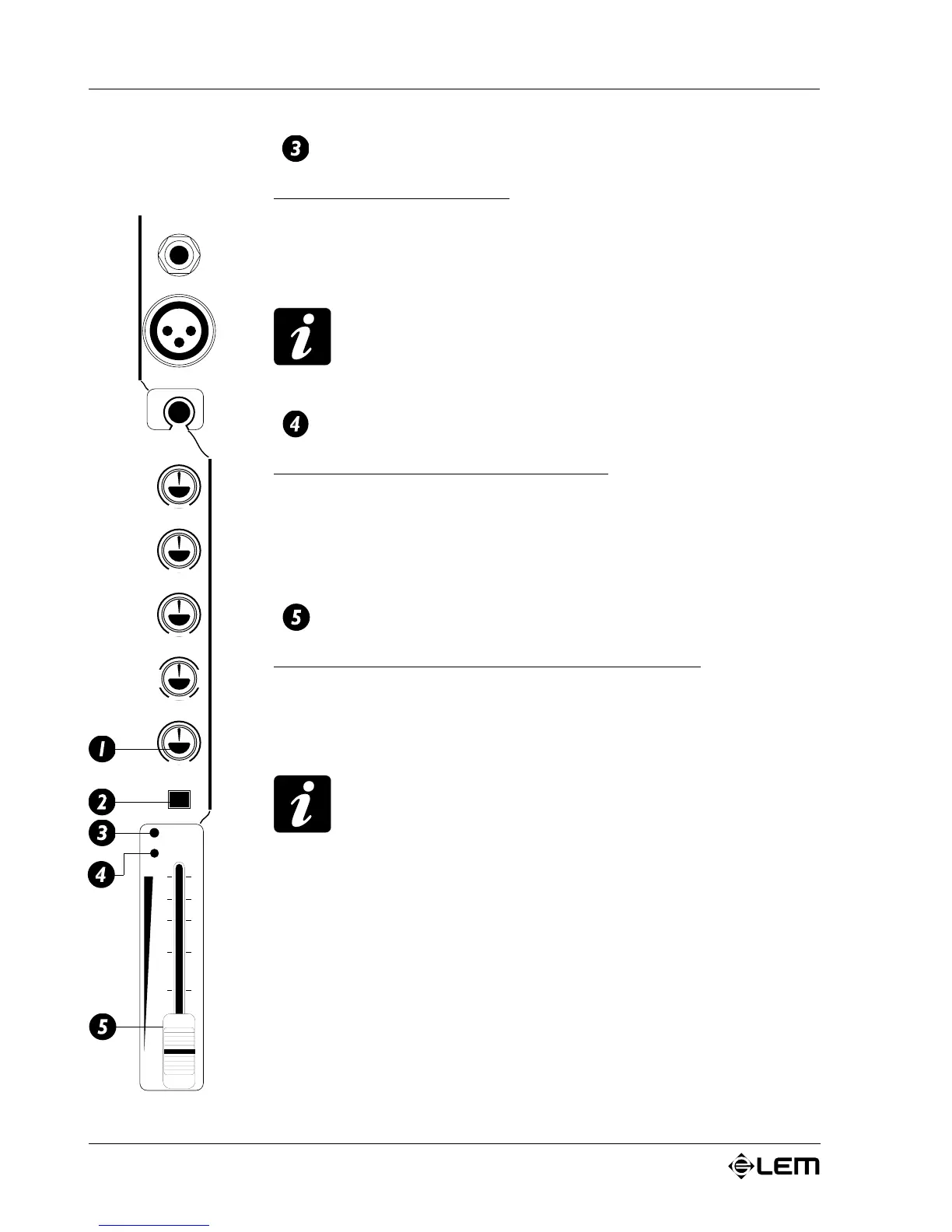

Canale di ingresso MONO
PEAK
Indicatore luminoso di picco: si accende quando il livello del segnale è
vicino (6dB) al punto di distorsione (CLIP).
Questo controllo è POSTGAIN/POSTEQ e, pertanto, risente del
segnale già amplificato dal controllo di guadagno e già trattato
dallequalizzatore del canale.
Regolando GAIN ed EQ di ciascun canale in modo che i LEDs PEAK non
si accendano (o si accendano solo occasionalmente), otterrete suoni puliti
ed eviterete i tipici e fastidiosi picchi da distorsione. Non temete: avrete
comunque sufficienti margini dazione di GAIN per ottenere segnali
presenti e di EQ per ottenere le sonorità che desiderate.
SIGN
Indicatore luminoso di presenza segnale: il LED, di colore verde, si
accende con un segnale di ingresso di -15db, consentendo alloperatore
di verificare la presenza di segnale allingresso. Questo controllo è POST
GAIN/POSTEQ e, pertanto, risente del segnale già amplificato dal
controllo di guadagno e già trattato dallequalizzatore del canale.
CHANNEL FADER
Slider da 60 mm per il controllo del livello del canale: regola il livello
di ciascun canale verso le uscite principali MIX L&R.
Questo controllo è POSTGAIN/POSTEQ, agisce cioè sul segnale
amplificato dal controllo di guadagno e trattato dallequalizzatore del
canale.
La corsa dello slider (cursore o potenziometro a slitta) è espressa in dB
(decibel) e nella scala riportata in serigrafia vengono evidenziate 3 posizioni
fondamentali:
 la posizione ¥ (infinito) corrisponde a chiuso;
 la posizione 0dB (nominale) corrisponde al livello del segnale POSTGAIN/POST
EQ;
 la posizione 4dB corrisponde al livello massimo raggiungibile dal segnale grazie ad
una ulteriore amplificazione di +4dB dovuta allo slider.
Regolando i FADER dei vari canali, tenete presente che le migliori prestazioni
elettroniche si ottengono a poco più di 3/4 della corsa dello slider. Ciò non vuole
dire che queste corrispondano necessariamente alle migliori prestazioni musicali: il
mixaggio è un fatto soggettivo e risponde a criteri sia tecnici che musicali che di gusto.
