LXTFZ01M-IOM-1502

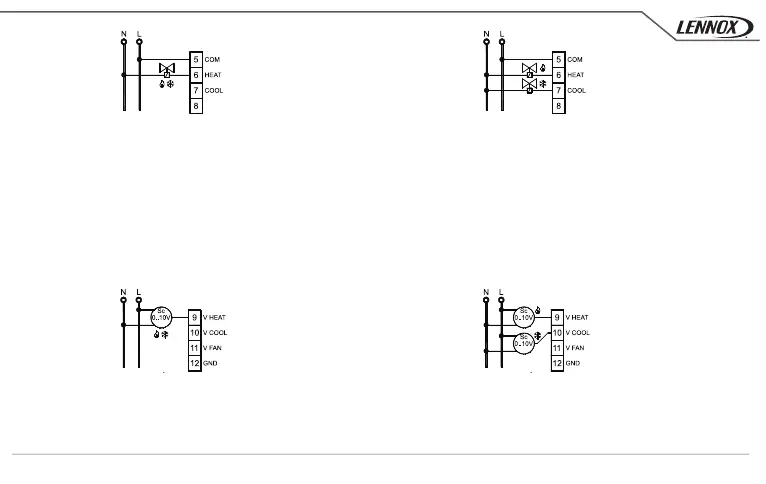

Fig. 12a.
Sistema a 2 tubi con una valvola ON/OFF.
2-pipe system with ON/OFF valve.
Système à 2 tubes avec une valve ON/OFF.
Sistema a 2 tubos con una válvula ON/OFF.
Fig. 12b.
Sistema a 2 tubi con un servocomando 0..10V.
2-pipe system with 0..10V servocontrol.
Système à 2 tubes avec une servocommande 0..10V.
Sistema a 2 tubos con un servomando 0..10V.
Fig. 12c.
Sistema a 4 tubi con due valvole ON/OFF.
4-pipe system with two ON/OFF valves.
Système à 4 tubes avec deux vannes ON/OFF.
Sistema a 4 tubos con dos válvulas ON/OFF.
Fig. 12d.
Sistema a 4 tubi con due servocomandi 0..10V.
4-pipe system with two 0..10V servocontrols.
Système à 4 tubes avec deux servocommandes 0..10V.
Sistema a 4 tubos con dos servomandos 0..10V.
P01: 0
P06: 2(3)
P01: 0
P06: 0(1)
P01: 1
P06: 2(3)
P07: 2(3)
P01: 1
P06: 0(1)
P07: 0(1)
