14
LXTFZ01M-IOM-1502

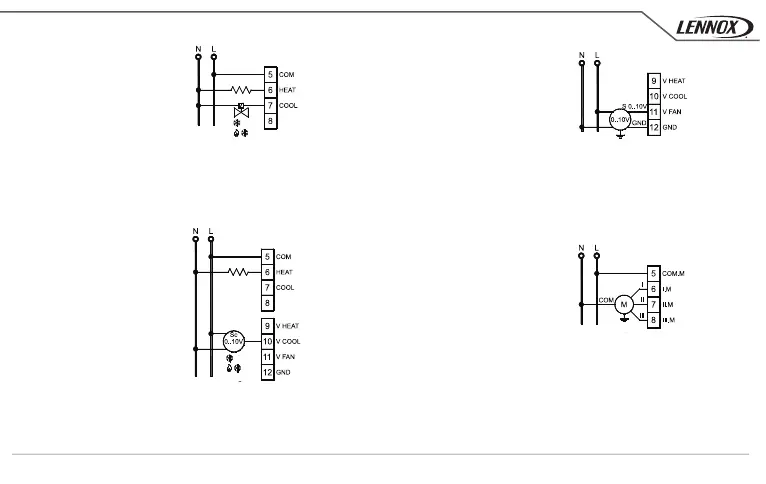

Fig. 12e.
Sistema con resistenza di integrazione
e con una valvola ON/OFF.
System with integration resistor
and ON/OFF valve.
Système avec résistance électrique
d’intégration et une vanne ON/OFF.
Sistema con resistencia de inte-
gración y con una válvula ON/OFF.
Fig. 12f.
Sistema con resistenza di integrazio-
ne e con un servocomando 0..10V.
System with integration resistor
and 0..10V servocontrol.
Système avec résistance électrique
d’intégration et une servocommande
0..10V.
Sistema con resistencia de integración y con un servomando 0..10V.
Fig. 13a.
Collegamento di un ventilatore
proporzionale con motore elettronico
(EC motor) con ingresso 0..10V.
Connection of a proportional fan to
an electronically commutated motor
(EC motor) with 0..10V input.
Connexion d’un ventilateur proportionnel
avec moteur électronique (EC moteur)
avec entrée 0..10V.
Conexión de un ventilador proporcional con motor eléctrico (EC motor) con
ingreso 0..10V.
Fig. 13b.
Collegamento di un ventilatore con
motore a tre velocità.
Connection of a fan with a motor
featuring three speed settings.
Connexion d’un ventilateur avec moteur à 3 vitesses.
Conexión de un ventilador con motor a tres velocidades.
P01: 2(3)
P06: 2(3)
P07: 0(1)
P05: 2
P01: 2(3)
P06: 2(3)
P07: 2(3)
P05: 0(1)
ECM
