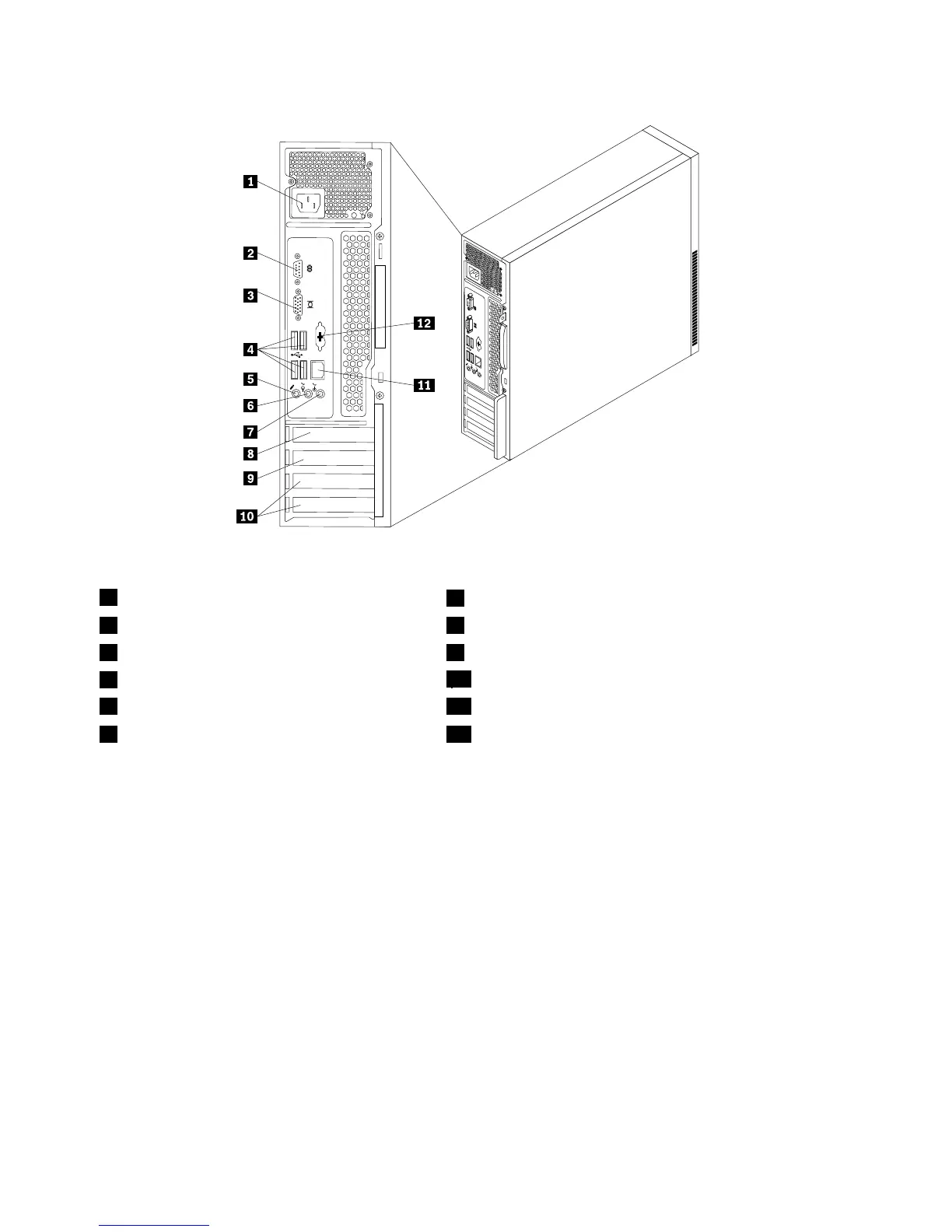

図 2. 背 面 の コ ネ ク タ ー と 部 品 の 位 置
1電源コネクター
7オーディオ・ライン入力コネクター
2シリアル・ポート
8PCIExpressx16グラフィック・カード・スロット
3VGAモニター・コネクター
9PCIExpressx1カード・スロット
4USBコネクター(4)
10PCIカード・スロット(2)
5マイクロホン・コネクター11イーサネット・コネクター
6オーディオ出力コネクター
12PersonalSystem/2(PS/2)キーボードおよびマウス・コネ
クター(一部のモデルで使用可能)
コ
コ
コ
コネ
ネ
ネ
ネク
ク
ク
クタ
タ
タ
ター
ー
ー
ー説
説
説
説明
明
明
明
オーディオ・ライン入力コネク
ター
ステレオ・システムなどの外部オーディオ・デバイスからオーディオ信号を受
け取るために使用します。外付けオーディオ・デバイスを接続するとき、ケー
ブルでそのデバイスのオーディオ・ライン出力コネクターとコンピューターの
オーディオ・ライン入力コネクターの間を接続します。
オーディオ・ライン出力コネク
ター
コンピューターから外付けデバイス(電源付きのステレオ・スピーカー(組み込
み式の増幅器搭載のスピーカー)、ヘッドホン、マルチメディア・キーボード、
ステレオ・システムのオーディオ・ライン入力コネクター、あるいはその他の
外付け録音デバイスなど)へオーディオ信号を送信するときに使用します。
イーサネット・コネクター
ローカル・エリア・ネットワーク(LAN)のイーサネット・ケーブルを接続する
ために使用します。
注
注
注
注：
：
：
：FCCクラスB制限内のコンピューターを操作するには、カテゴリー5イー
サネット・ケーブルを使用します。
マイクロホン・コネクター
音声を録音するときや音声認識ソフトウェアを使用する場合に、コンピュー
ターにマイクロホンを接続するために使用します。
シリアル・ポート
外付けモデム、シリアル・プリンター、またはその他の9ピンのシリアル・
ポートを使用するデバイスを接続するときに使用します。
8ThinkCentreユーザー・ガイド
