コ
コ
コ
コネ
ネ
ネ
ネク
ク
ク
クタ
タ
タ
ター
ー
ー
ー説
説
説
説明
明
明
明
USBコネクター
USBコネクターを使用するデバイス(USBキーボード、USBマウス、USBス
キャナー、あるいはUSBプリンターなど)を接続するときに使用します。ご
使用のコンピューター上のUSBコネクターが足りず、いくつかのUSBデバ
イスを接続できない場合は、USBハブを別途購入すれば、追加のUSBデバ
イスを接続できるようになります。
VGAモニター・コネクター
VGAモニターまたはVGAモニター・コネクターを使用するその他のデバ
イスを接続するために使用します。
構
構
構
構成
成
成
成部
部
部
部品
品
品
品の
の
の
の位
位
位
位置
置
置
置
9ページの図3『構成部品の位置』は、コンピューター内部の各構成部品の位置を示しています。コン
ピューターのカバーを取り外して、コンピューターの内部にアクセスするには、14
ページの『コン
ピューターのカバーの取り外し』を参照してください。

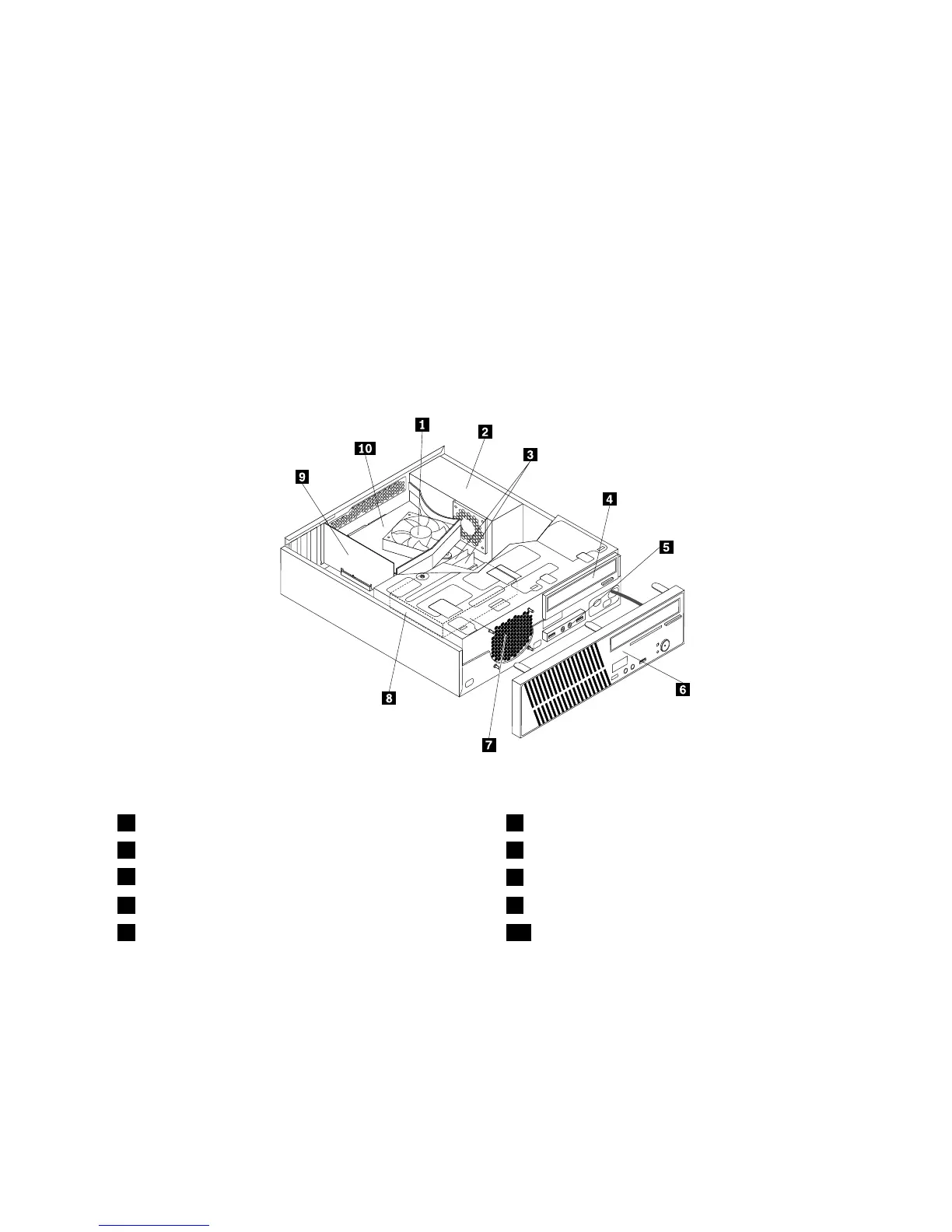

図 3. 構 成 部 品 の 位 置
1ヒートシンクおよびファン
6前面ベゼル
2電源機構7前面ファン
3メモリー・モジュール(2)
8ハードディスク・ドライブ
4光学式ドライブ9PCIカード(一部のモデルで使用可能)
5前面USBコネクターおよびオーディオ基盤10ヒートシンクおよびファンダクト
シ
シ
シ
シス
ス
ス
ステ
テ
テ
テム
ム
ム
ム・
・
・
・ボ
ボ
ボ
ボー
ー
ー
ード
ド
ド
ド上
上
上
上の
の
の
の部
部
部
部品
品
品
品の
の
の
の位
位
位
位置
置
置
置
10ページの図4『システム・ボードの部品の位置』は、システム・ボード上の部品の位置を示します。
第1章.製品の概要9
