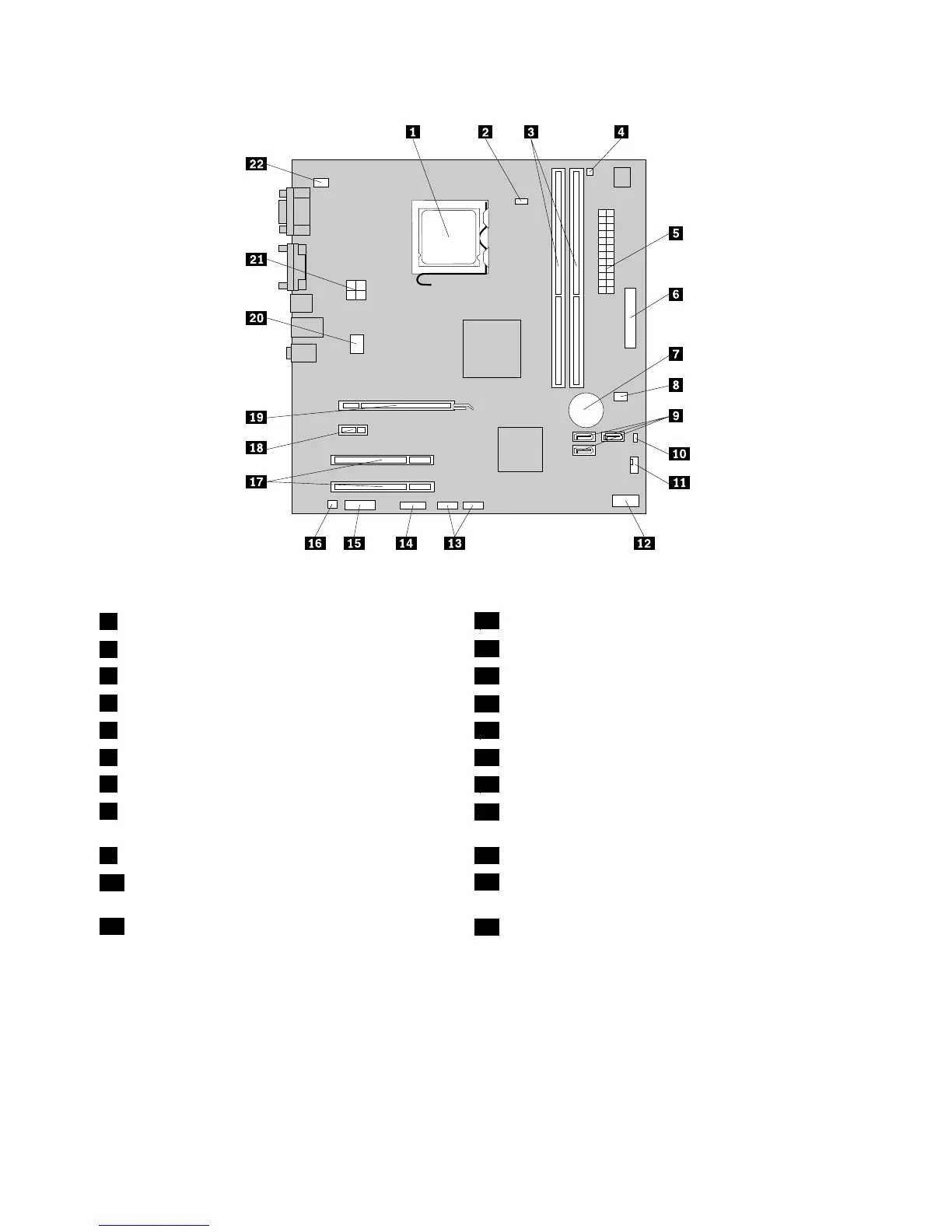

図 4. シ ス テ ム ・ ボ ー ド の 部 品 の 位 置
1マイクロプロセッサー
12前面パネル・コネクター
2マイクロプロセッサー・ファン・コネクター
13USBコネクター(2)
3メモリー・スロット(2)
14シリアル(COM2)コネクター
4熱センサー・コネクター
15前面オーディオ・コネクター
524ピン電源コネクター
16内蔵スピーカー・コネクター
6パラレル・コネクター
17PCIカード・スロット(2)
7バッテリー
18PCIExpressx1カード・スロット
8カバー検出スイッチ・コネクター(侵入検出スイッ
チ・コネクター)(一部のモデルで使用可能)
19PCIExpressx16グラフィック・カード・スロット
9SATAコネクター(3)20システム・ファン・コネクター
10CMOS(相補型金属酸化膜半導体)クリア/リカバ
リー・ジャンパー
214ピン電源コネクター
11電源ファン・コネクター
22PS/2キーボードおよびマウス・コネクター
内
内
内
内蔵
蔵
蔵
蔵ド
ド
ド
ドラ
ラ
ラ
ライ
イ
イ
イブ
ブ
ブ
ブの
の
の
の位
位
位
位置
置
置
置
内蔵ドライブは、データの読み取りと保存のためにコンピューターが使用するデバイスです。記憶容
量を増やしたり、コンピューターで他のタイプのメディアを読めるようにするために、コンピュー
ターにドライブを増設できます。内蔵ドライブは、ベイに取り付けられます。本書では、それぞれの
ベイをベイ1、ベイ2などと表記しています。
内蔵ドライブを取り付けまたは交換する場合は、それぞれのベイに取り付け可能または交換可能なドライ
ブのタイプとサイズに注意し、取り付けたドライブにケーブルを正しく接続することが重要です。コン
10ThinkCentreユーザー・ガイド
