2.コンピューターのカバーを取り外します。14ページの『コンピューターのカバーの取り外し』を
参照してください。
3.ヒートシンクおよびファンを取り外します。23ページの『ヒートシンクおよびファンの交換』を
参照してください。
注
注
注
注:
:
:
:ヒートシンクおよびファンの下部にあるサーマル・グリースが何にも触れないように、ヒートシ
ンクおよびファンを側面を下にして置きます。

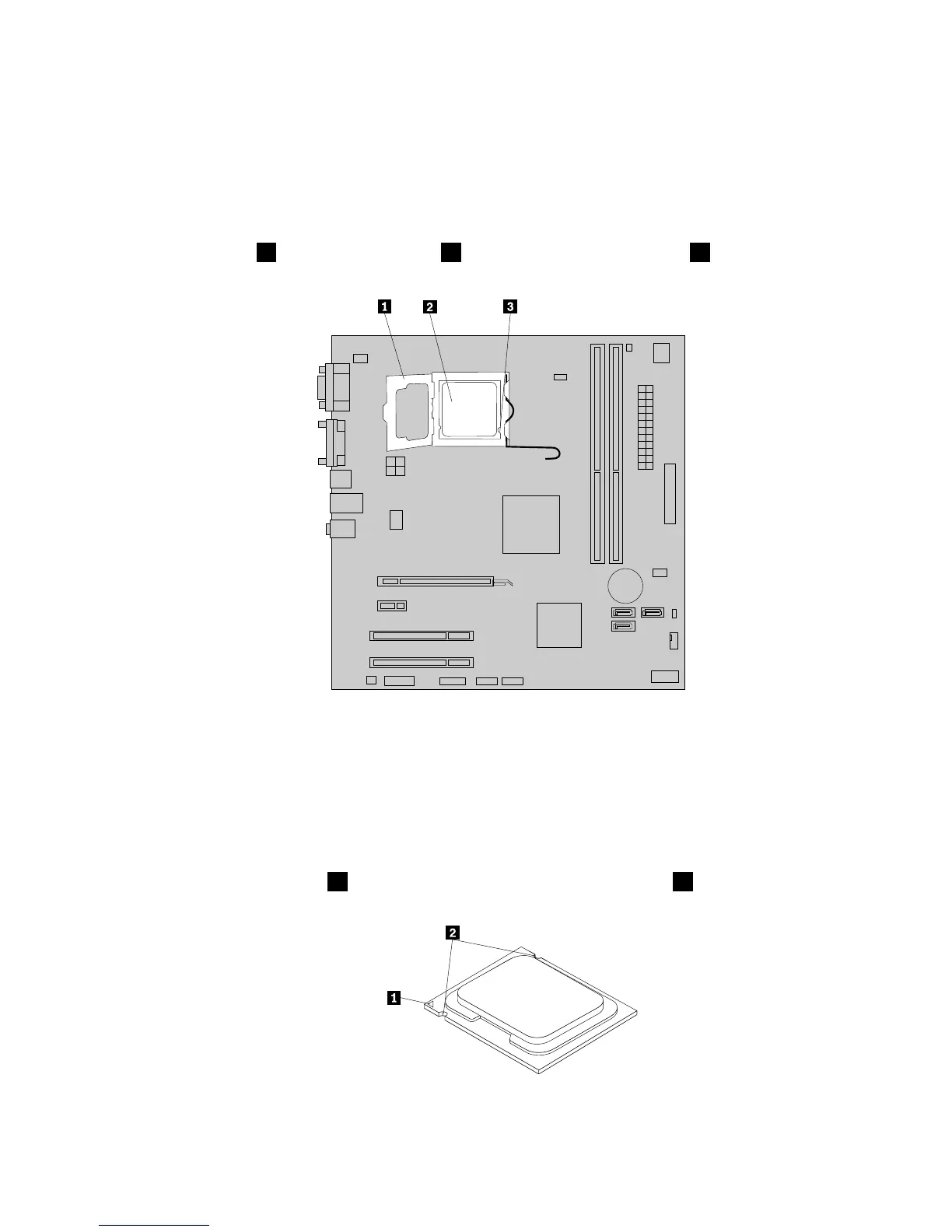

4.小さなハンドル3を持ち上げて、固定具1を開き、マイクロプロセッサー2にアクセスします。
図 21. マ イ ク ロ プ ロ セ ッ サ ー へ の ア ク セ ス
5.28ページの図22『マイクロプロセッサーの取り外し』で示すように、マイクロプロセッサーをまっ
すぐ上に持ち上げて、マイクロプロセッサー・ソケットから取り出します。
注
注
注
注:
:
:
:
a.マイクロプロセッサーとソケットの外観は図と異なる場合があります。
b.ソケット内のマイクロプロセッサーの向きに注意します。マイクロプロセッサーの隅の1つに付
いている小さな三角形1を探すか、マイクロプロセッサーの切り欠き2の向きに注目します。
これは、新しいマイクロプロセッサーをシステム・ボードに取り付ける際に重要です。
c.マイクロプロセッサーの縁を持つようにしてください。底面の金の接触部分には触れないでく
ださい。
第2章.ハードウェアの取り付けまたは交換27
