d.マイクロプロセッサーのソケットが露出している間、そこに何も落とさないように注意してくだ
さい。ソケットのピンは可能な限り清潔な状態に保つ必要があります。

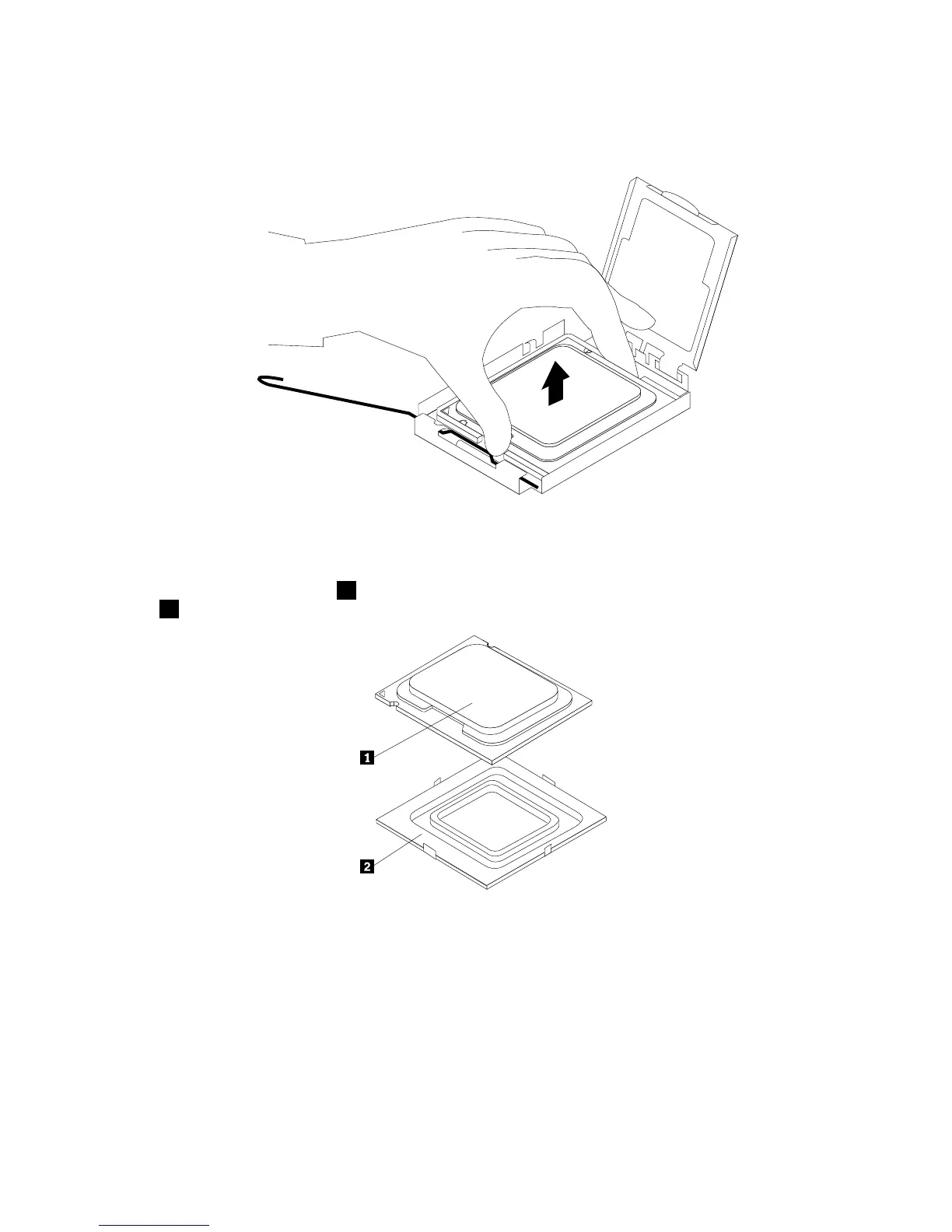

図 22. マ イ ク ロ プ ロ セ ッ サ ー の 取 り 外 し
6.小さなハンドルが上がった位置になっていることを確認してください。
7.新しいマイクロプロセッサー1を新しいマイクロプロセッサーの金の接触部分を保護する保護カ
バー2から取り外します。
8.新しいマイクロプロセッサーの側面を持ち、その切り欠きをマイクロプロセッサー・ソケットのタブ
に合わせます。または、マイクロプロセッサーの隅の1つに付いている小さな三角形を、マイクロプ
ロセッサー・ソケットの対応する一部欠けた隅に合わせます。
9.新しいマイクロプロセッサーをシステム・ボード上のマイクロプロセッサー・ソケットにまっす
ぐ下ろします。
10.マイクロプロセッサーの固定具を閉じ、小さなハンドルで所定の位置にロックし、新しいマイ
クロプロセッサーをソケットに固定します。
11.ヒートシンクおよびファンを再び取り付けます。23ページの『ヒートシンクおよびファンの交
換』を参照してください。
12.取り外していたすべての部品を再び取り付け、ケーブルを再び接続します。
28ThinkCentreユーザー・ガイド
