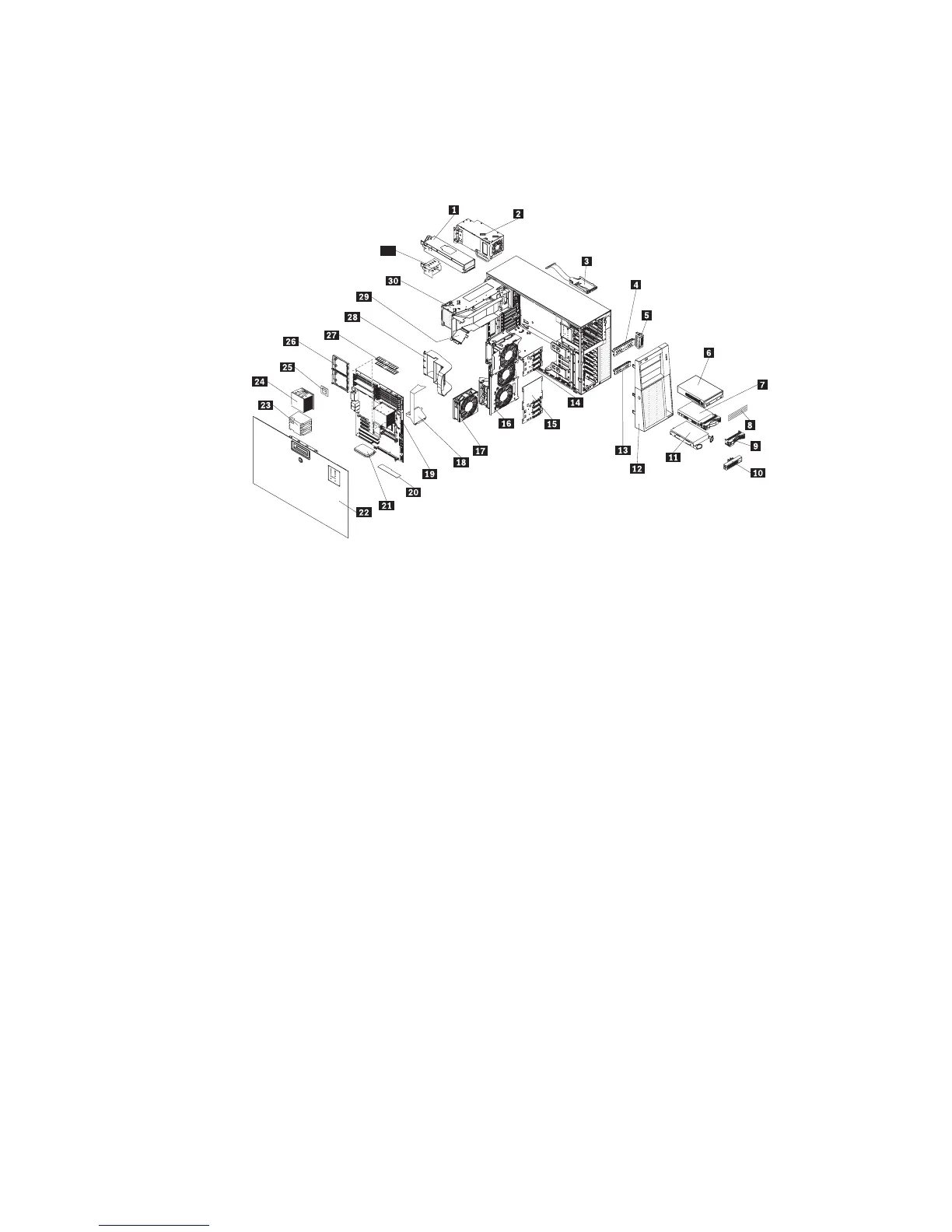

La siguiente ilustración muestra los componentes principales del servidor.
Nota: Es posible que las ilustraciones de este documento no correspondan
exactamente a su hardware.
31
1 Fuente de alimentación de
intercambio en caliente (en algunos
modelos)
17 Ventilador de intercambio en caliente
2 Fuente de alimentación fija (en
algunos modelos)
18 Deflector del procesador
3 Conjunto del panel de control 19 Placa del sistema
4 Pantalla de compatibilidad
electromagnética de la bahía de
unidades
20 ServeRAID 8k-l (TD100) o ServeRAID
8k (TD100x)
5 Conjunto de cable USB 21 VRM
6 unidad de DVD 22 Cubierta
7 Unidad de intercambio en caliente 23 Panel de relleno del disipador de
calor
8 Ribete de la unidad de DVD 24 Disipador de calor
9 Ribete de la unidad de intercambio en
caliente
25 Microprocesador
10 Ribete de la unidad de intercambio
simple
26 Abrazadera de sujeción del disipador
de calor
11 Unidad de intercambio simple 27 DIMM
12 Frontal 28 Abrazadera de sujeción del adaptador
posterior
13 Pantalla EMC de la unidad de disco
duro
29 Conducto del aire de DIMM
14 Placa posterior SAS/SATA 30 Caja de la fuente de alimentación
15 Placa posterior de SATA 31 Relleno de la fuente de alimentación
de intercambio en caliente
16 Conjunto del ventilador
10 ThinkServer TD100 y TD100x Tipos 4203, 4204, 4205, 4206, 6398, 6399, 6419 y 6429: Guía de instalación
