Instalación de un módulo de memoria
En las notas siguientes se describen los tipos de módulos de memoria dual en
línea (DIMM) a los que el servidor da soporte y otras informaciones que debe tener
en cuenta al instalar los módulos DIMM:
v El servidor da soporte a módulos de memoria en línea duales (DIMM) con
almacenado total en memoria caché, memoria de acceso aleatorio dinámico
síncrono (SDRAM) con código de corrección de errores (ECC) y doble velocidad
de datos 2 (DDR2), 1,8 V, 240 patillas, 667 MHz, PC2-5300, estándares del
sector. Estos módulos DIMM deben ser compatibles con la especificación más
reciente de DIMM con almacenado total en memoria caché DDR2 667 MHz
DRAM. Para ver una lista de opciones para el servidor, consulte
http://www.lenovo.com/thinkserver.
v (Modelos TD100) Las opciones del módulo DIMM a las que el servidor da
soporte son 512 MB, 1 GB y 2 GB en tecnología x4 o x8, de rango único o de
rango doble. El servidor da soporte a un mínimo de 1 GB y un máximo de 32
GB (reducidas a 16 GB en modalidad duplicada) de memoria del sistema.
v (Modelos TD100x) Las opciones del módulo DIMM que a las que el servidor da
soporte son 1 GB, 2 GBy4GBentecnología x4 o x8, de rango único o de
rango doble. El servidor da soporte a un mínimo de 1 GB y un máximo de 48
GB (reducidas a 24 GB en modalidad duplicada) de memoria del sistema.
v La placa del sistema proporciona de ocho a 12 conectores DIMM funcionales
(según el modelo) y soporta el intercalado de memoria bidireccional si los
módulos DIMM se instalan en pares.
Nota: Los conectores DIMM 3, 6,9y12nosonfuncionales en los modelos
TD100. No instale DIMM en esos cuatro conectores y no extraiga los
deflectores térmicos de DIMM instalados en esos conectores a menos
que necesite sustituir la placa del sistema.
v Si instala varios pares, instale siempre los DIMM con más capacidad en las
primeras ranuras. Por ejemplo, si tiene un par de DIMM de 1 GB y un par de
DIMM de 4 GB, instale los DIMM de 4 GB en las ranuras1a4.
v El controlador de memoria tiene cuatro canales de DIMM con almacenado total
en memoria caché que se organizan en dos ramificaciones. Cada ramificación
tiene dos canales y cada canal controla dos DIMM. Los DIMM que están cerca
entre sí (por ejemplo, el conector DIMM1yelconector DIMM 4) en los canales
de una ramificación deben ser idénticos de tamaño, tipo, velocidad y tecnología.
No obstante, los DIMM en el conector por encima o por debajo de cada uno en
los canales de una ramificación no tienen que ser idénticos (por ejemplo, los
DIMM en el conector DIMM1yelconector DIMM 2 no tienen que ser idénticos).

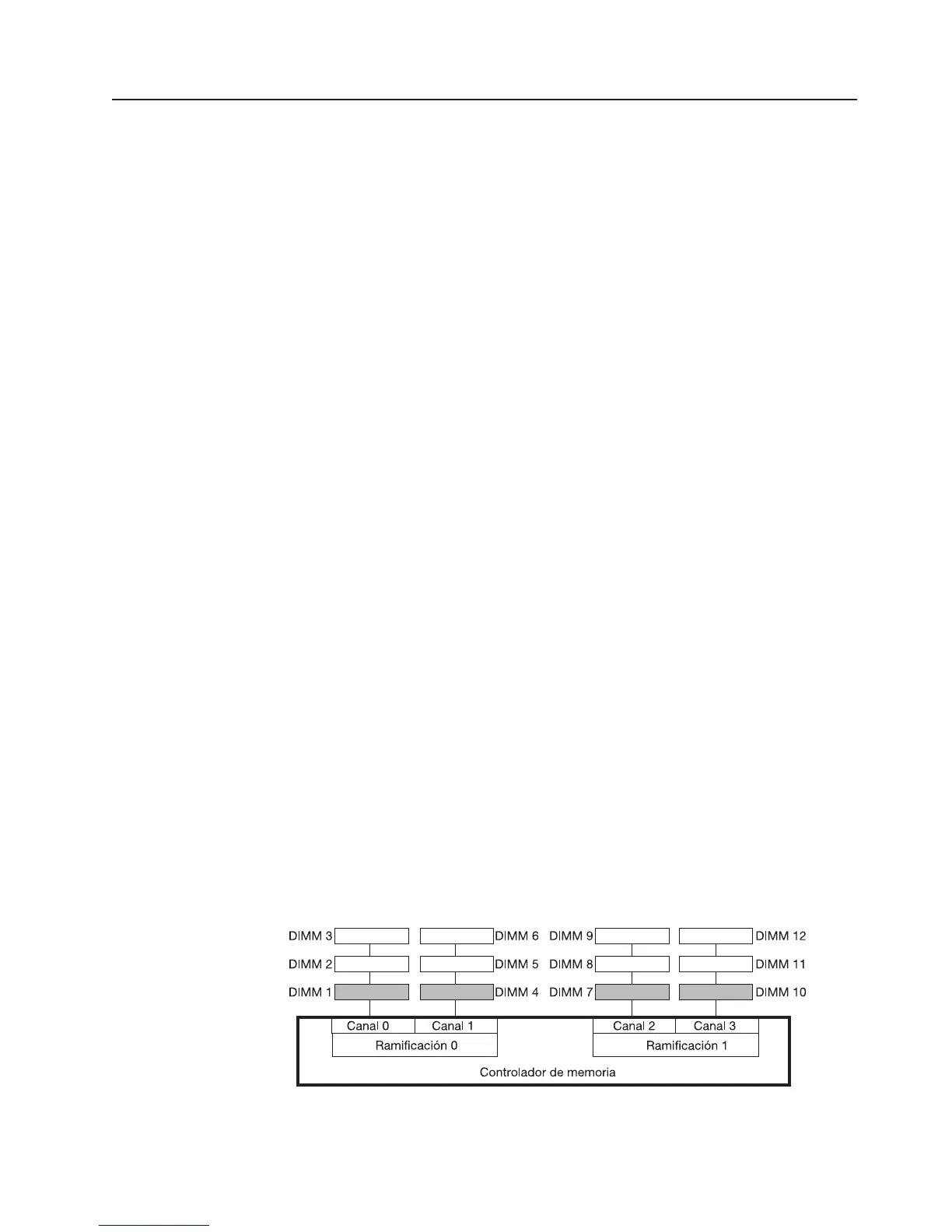

La siguiente ilustración muestra cómo el controlador de memoria se organiza en
ramificaciones y canales con un par de DIMM instalados en cada ramificación.
Capítulo 2. Opciones de instalación 19
