Conexión de los cables
Atención: Para impedir que se produzcan daños en el equipo, conecte el cable
de la alimentación el último.
Si los cables del servidor y el panel del conector tienen conexiones codificadas por
colores, haga coincidir el color del extremo del cable con el color del conector. Por
ejemplo, haga coincidir un extremo de cable azul con un conector de panel azul, un
extremo de cable rojo con un conector rojo, etc.

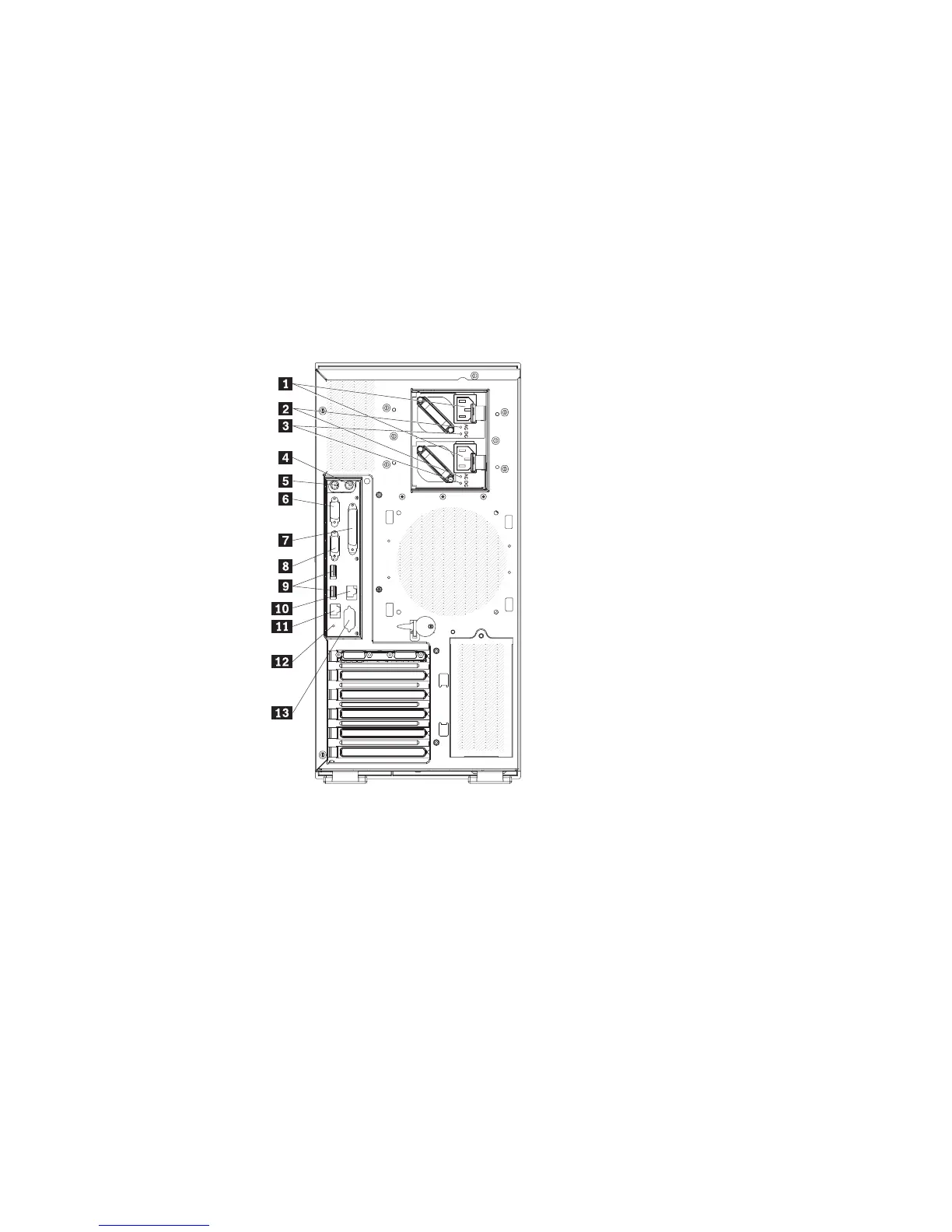

La siguiente ilustración muestra los conectores de entrada/salida (E/S) de la parte
posterior de los modelos con fuente de alimentación de intercambio en caliente con
fuente de alimentación redundante opcional.
1 Cables de alimentación 8 Vídeo
2 LED de alimentación de CA 9 USB3y4
3 LED de alimentación de CC 10 Ethernet 10/100/1000 (RJ45)
4 Ratón 11 Ethernet 10/100 (RJ45) (para el
Remote Supervisor Adapter II
SlimLine)
5 Teclado 12 Botón NMI
6 Serie 1 (COM 1) 13 Serie 2 (COM 2)
7 Paralelo
Capítulo 2. Opciones de instalación 45
