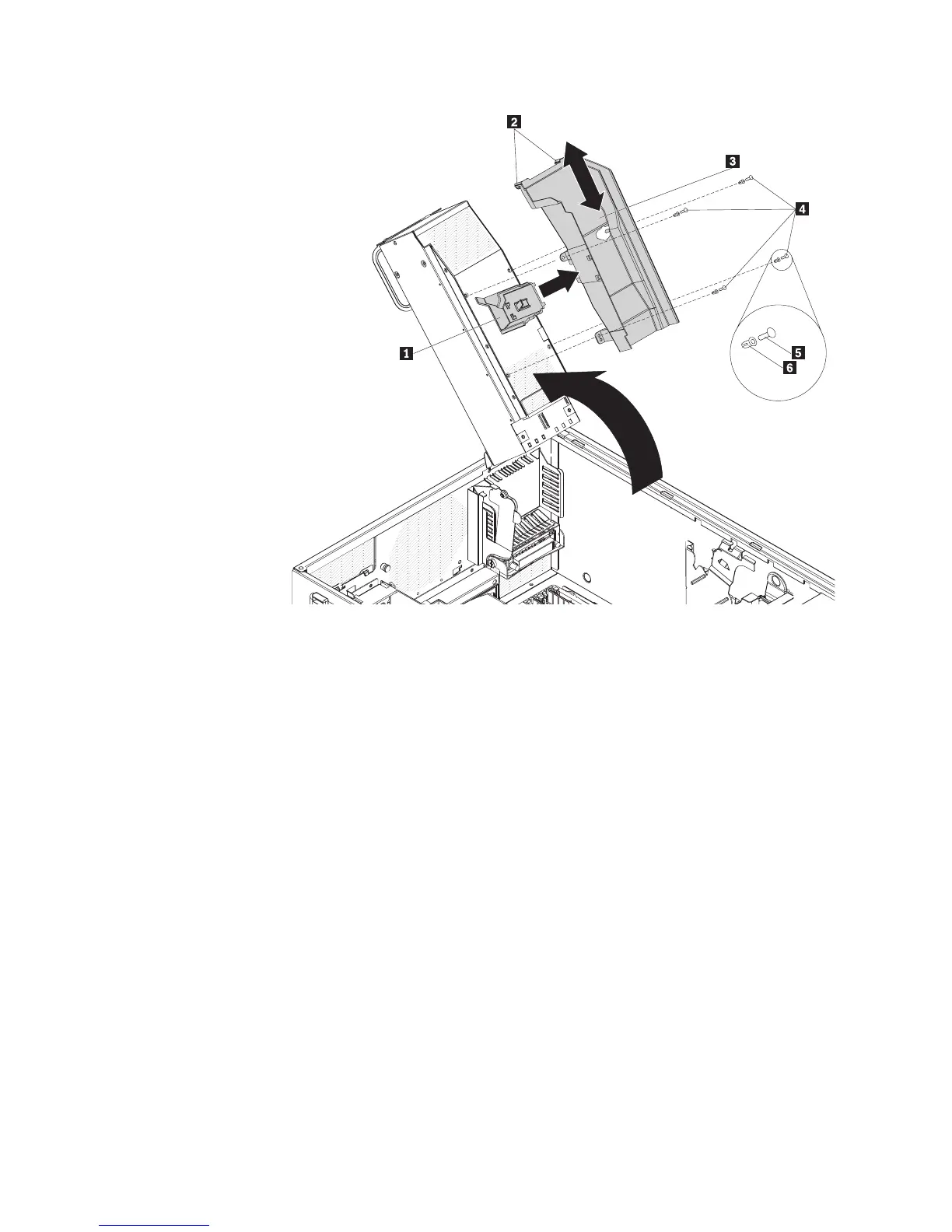

a. Extraiga las patillas de plástico de inserción que protegen el conducto de
aire del módulo DIMM en la caja de la fuente de alimentación.
1) Sujete las patillas de plástico por la parte superior y extráigalas de los
remaches (cierre de la patilla 5 y remache 6).
2) Sujete los remaches, extráigalos de los agujeros de montaje y
póngalos a un lado.
Nota: Si el conducto de aire del módulo DIMM del servidor está fijado
con tornillos, extráigalos.
b. Tire del conductor de aire hacia arriba hacia la parte posterior del
alojamiento de la caja de alimentación. Cuando las patillas del ubicador
4 estén fuera del alojamiento de la fuente de alimentación, podrá extraer
el conducto de aire del servidor.
c. Sitúe el conducto de transición 1 de tal modo que las dos pestañas
estén directamente encima de las ranuras en el lado del conductor de aire
del módulo DIMM 3.
d. Deslice el conducto de transición hacia las ranuras hasta que oiga un
chasquido.
9. Vuelva a instalar el conducto de aire del módulo DIMM en el alojamiento de la
fuente de alimentación.
10. Levante ligeramente el alojamiento de la fuente de alimentación, presione y
mantenga pulsada la pestaña de liberación en la parte posterior de la
abrazadera de soporte de la fuente de alimentación, y a continuación,
presione la estructura de la fuente de alimentación hasta que quede encajada
en su posición
28 ThinkServer TD100 y TD100x Tipos 4203, 4204, 4205, 4206, 6398, 6399, 6419 y 6429: Guía de instalación
