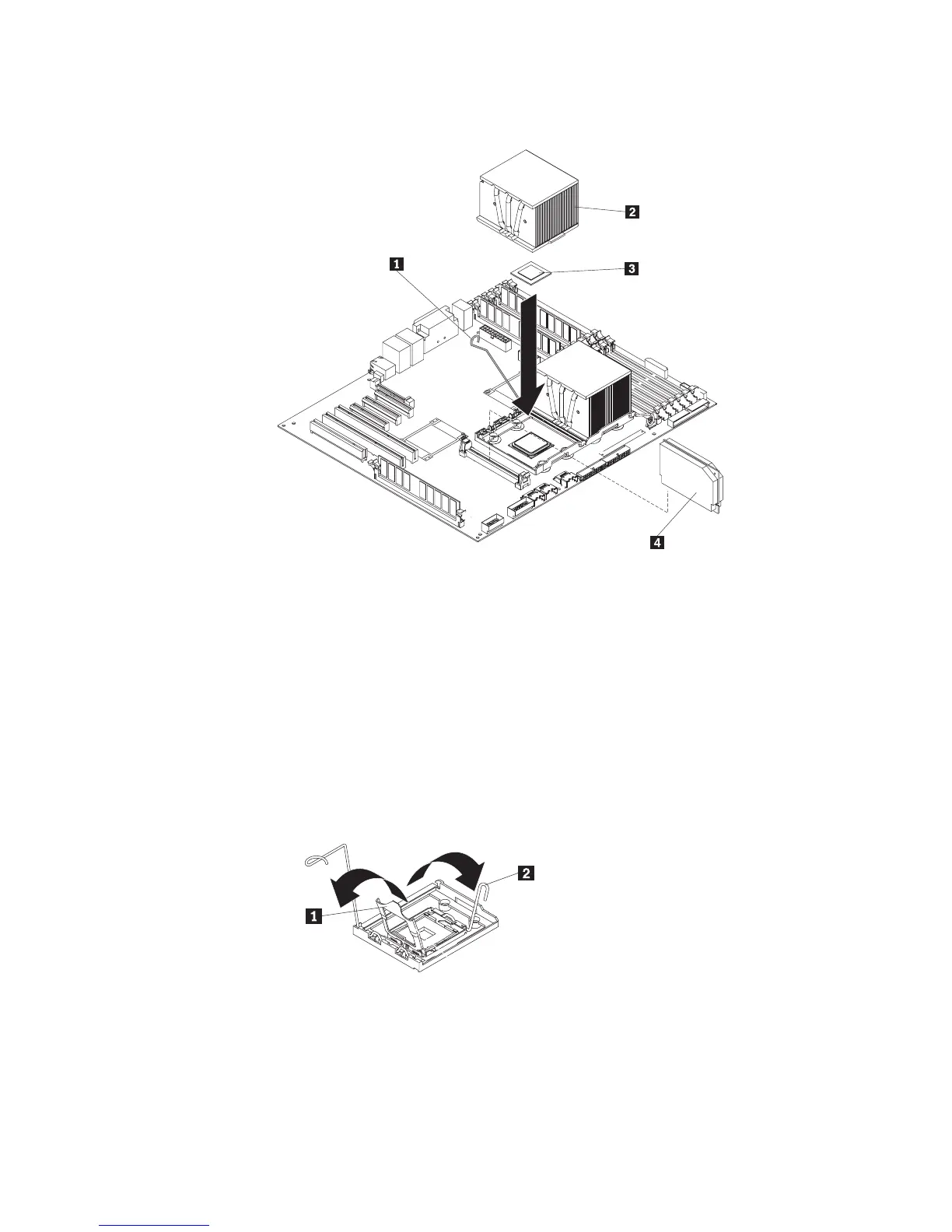

5. Extraiga el deflector de aire y la película protectora del segundo socket del
microprocesador.
1 Palanca de liberación del microprocesador
2 Disipador de calor 2
3 Microprocesador 2
4 VRM del microprocesador 2
6. Instale el VRM.
7. Instale el microprocesador:
a. Ponga en contacto la bolsa antiestática que contiene el nuevo
microprocesador con cualquier superficie metálica no pintada del servidor; a
continuación, extraiga el microprocesador de la bolsa.
b. Libere el mecanismo de cierre de sujeción del microprocesador presionando
hacia abajo en el extremo, moviéndolo lateralmente y liberándolo
lentamente hasta la posición de abierto (arriba).
1 Palanca de liberación del microprocesador (completamente abierta)
2 Macro de la abrazadera del microprocesador
c. Cierre el marco de la abrazadera del microprocesador; a continuación,
cierre el mecanismo de cierre de sujeción y fíjelo firmemente en su sitio.
d. Cierre la palanca de liberación del microprocesador para proteger el
microprocesador.
38 ThinkServer TD100 y TD100x Tipos 4203, 4204, 4205, 4206, 6398, 6399, 6419 y 6429: Guía de instalación
