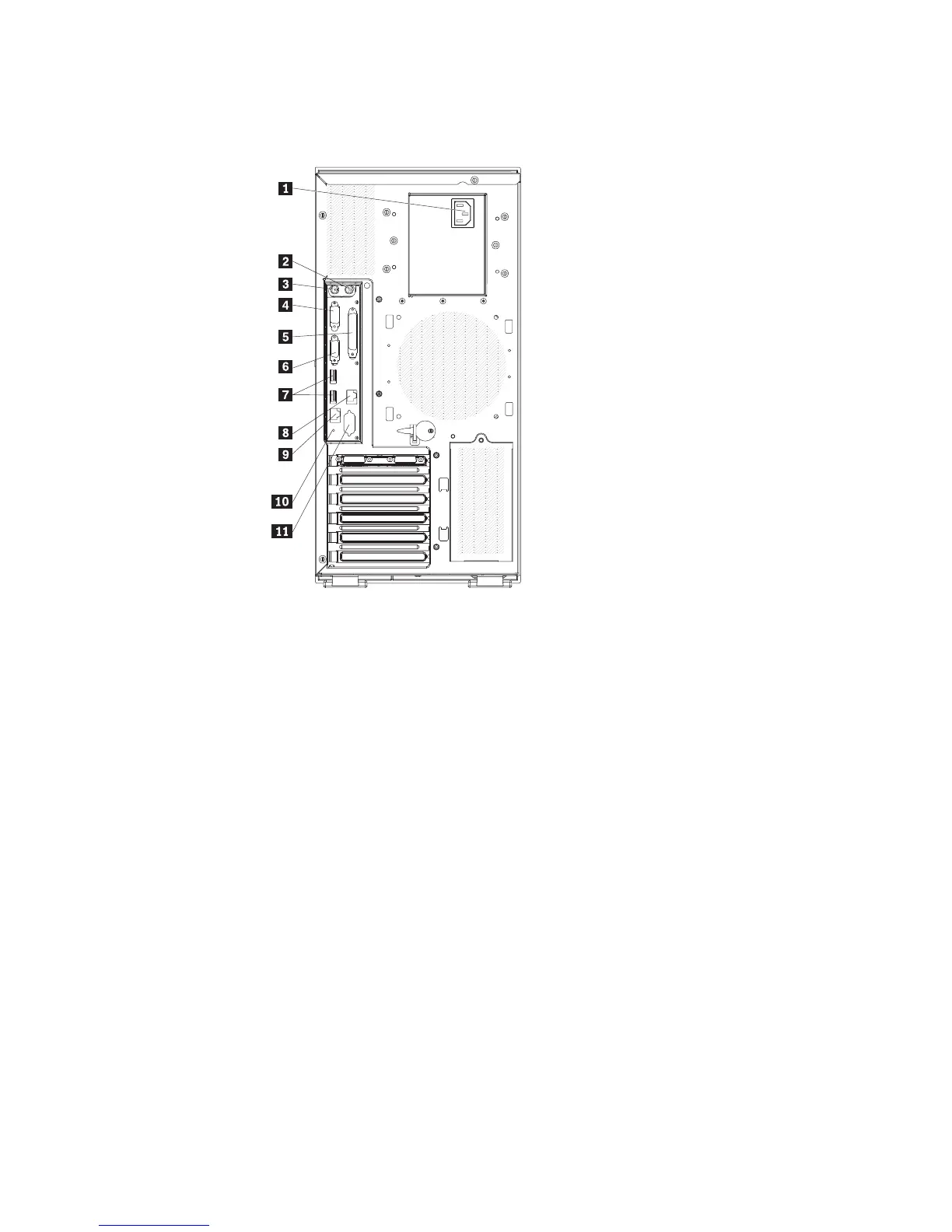

En la siguiente ilustración se muestran los conectores de la parte posterior de los
modelos sin intercambio en caliente.
1 Conectores del cable de alimentación 7 Conectores USB3y4
2 Conector del ratón 8 Conector Ethernet 10/100/1000
(RJ45)
3 Conector del teclado 9 Conector Ethernet 10/100 (RJ45)
(para el Remote Supervisor Adapter II
SlimLine
4 Conector serie 1 (COM 1) 10 Botón NMI
5 Conector paralelo 11 Conector serie 2 (COM 2)
6 Conector de vídeo
Conector del cable de alimentación
Conecte el cable de alimentación a este conector.
LED de alimentación de CA
Este LED de color verde proporciona información sobre el estado de la
fuente de alimentación. Durante el funcionamiento normal, tanto el LED de
CA como el de CC están encendidos. Para obtener información sobre
cualquier otra combinación de LED, consulte la publicación Manual de
mantenimiento de hardware en el DVD Documentación de ThinkServer.
LED de alimentación de CC
Este LED de color verde proporciona información sobre el estado de la
fuente de alimentación. Durante el funcionamiento normal, tanto el LED de
CA como el de CC están encendidos. Para obtener información sobre
cualquier otra combinación de LED, consulte la publicación Manual de
mantenimiento de hardware en el DVD Documentación de ThinkServer.
Conector del ratón
Conecte un dispositivo de ratón a este conector.
Capítulo 3. Controles, LED y alimentación del servidor 53
