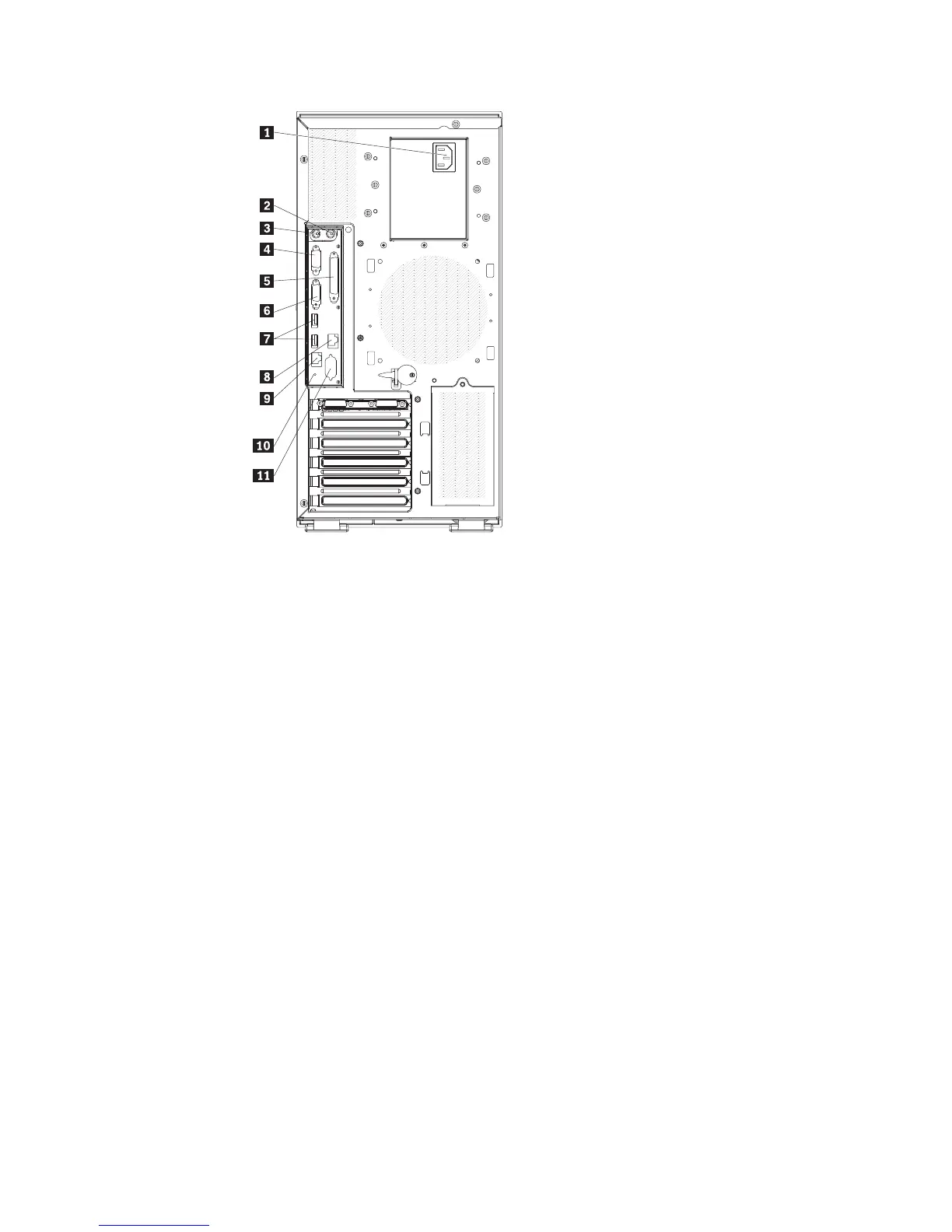

1 Connettori del cavo di alimentazione 7 Connettori USB3e4
2 Connettore mouse 8 Connettore Ethernet 10/100/1000
(RJ45)
3 Connettore tastiera 9 Connettore Ethernet 10/100 (RJ45)
(per Remote Supervisor Adapter II
SlimLine)
4 Connettore seriale 1 (COM 1) 10 Pulsante NMI
5 Connettore parallelo 11 Connettore seriale 2 (COM 2)
6 Connettore video
Connettore del cavo di alimentazione
Connettere il cavo di alimentazione a questo connettore.
LED di alimentazione CA (solo modelli di alimentatori hot-swap)
Questo LED di colore verde fornisce informazioni sullo stato
dell’alimentatore. Durante il normale funzionamento, entrambi i LED di
alimentazione CA e CC sono accesi. Per qualsiasi altra combinazione di
LED, fare riferimento a Manuale di manutenzione hardware.
LED di alimentazione CC (solo modelli di alimentatori hot-swap)
Questo LED di colore verde fornisce informazioni sullo stato
dell’alimentatore. Durante il normale funzionamento, entrambi i LED di
alimentazione CA e CC sono accesi. Per qualsiasi altra combinazione di
LED, fare riferimento a Manuale di manutenzione hardware.
Connettore mouse
Connettere una periferica del mouse a questo connettore.
Connettore tastiera
Collegare una tastiera a questo connettore.
Connettore seriale 1
Collegare una periferica seriale a 9 pin a questo connettore.
14 ThinkServer TD100 e TD100x Tipi 4203, 4204, 4205, 4206, 6398, 6399, 6419, e 6429: Guida utente
