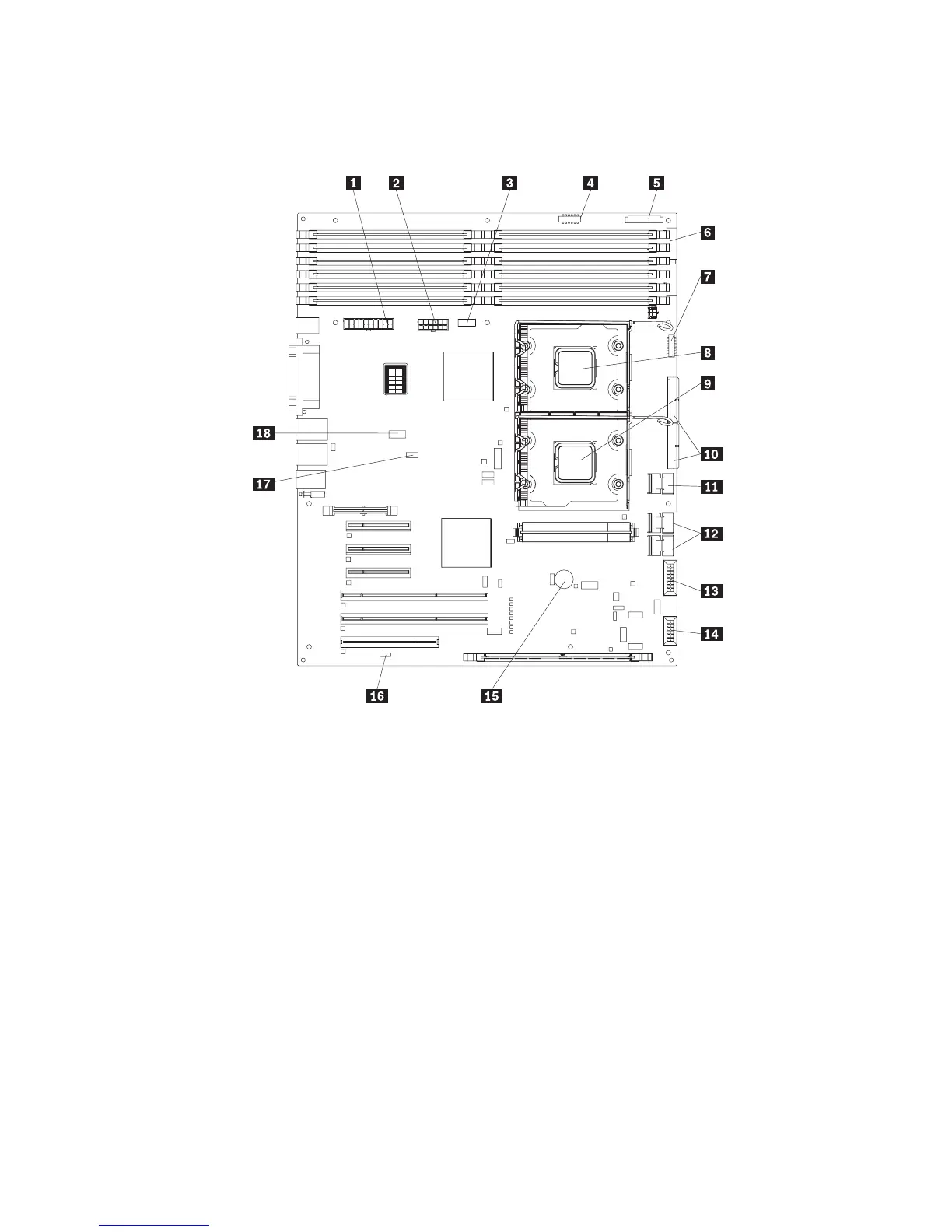

Connettori interni della scheda di sistema
L’illustrazione riportata di seguito mostra i connettori interni della scheda di sistema.
1
2
3
4
5
6
7
8
9
10
11
12
DIMM LEDs
1 Alimentazione principale 10 Alimentazione backplane SAS/SATA
2 Alimentazione 11 Piastra posteriore SATA simple-swap
3 Alimentazione 12 Segnale SAS/SATA hot-swap
4 Nastro USB 13 Ventola principale hot-swap
5 Pannello frontale 14 Ventola hot-swap (ridondante)
6 IDE primaria 15 Batteria
7 USB anteriore 16 Riservato
8 Microprocessore 1 17 Intestazione seriale 2 (COM 2)
9 Microprocessore 2 18 Ventola posteriore
18 ThinkServer TD100 e TD100x Tipi 4203, 4204, 4205, 4206, 6398, 6399, 6419, e 6429: Guida utente
