7. Abbassare la ventola nello slot e premervi sopra fino a quando si blocca in
posizione; quindi chiudere la maniglia in posizione di blocco.
8. Installare lo sportello laterale (consultare “Reinstallazione dello sportello laterale”
a pagina 63).
Se si desidera installare o rimuovere altre opzioni, eseguirle ora; in caso contrario,
proseguire con la sezione “Ultimazione dell’installazione” a pagina 61.
Installazione dell’adattatore ServeRAID 8k-l (modelli TD100)
L’adattatore IBM ServeRAID 8k-l deve essere installato nell’apposito connettore
nella scheda di sistema. Consultare la figura riportata nella procedura seguente per
la posizione del connettore nella scheda di sistema. L’adattatore ServeRAID 8k-l
non è cablato alla scheda di sistema e non è richiesto alcun reindirizzamento del
cavo SCSI.
Per installare l’adattatore ServeRAID 8k-l, completare i seguenti passaggi:
1. Leggere le informazioni sulla sicurezza che iniziano alla pagina v e “Indicazioni
di installazione” a pagina 22.
2. Spegnere il server e le periferiche e scollegare tutti i cavi esterni e di
alimentazione. Rimuovere lo sportello laterale (consultare “Rimozione dello
sportello laterale” a pagina 27.
Attenzione: Per evitare la rottura dei fermi di ritenzione o danni al connettore
dell’adattatore ServeRAID1, aprire e chiudere i fermi con cura.
3. Aprire il fermo di ritenzione ad ogni estremità del connettore dell’adattatore
ServeRAID 8k-l.
4. Mettere in contatto l’involucro antistatico dell’adattatore ServeRAID 8k-l con una
superficie metallica non verniciata del server. Quindi, rimuovere l’adattatore
ServeRAID 8k-l dalla confezione.

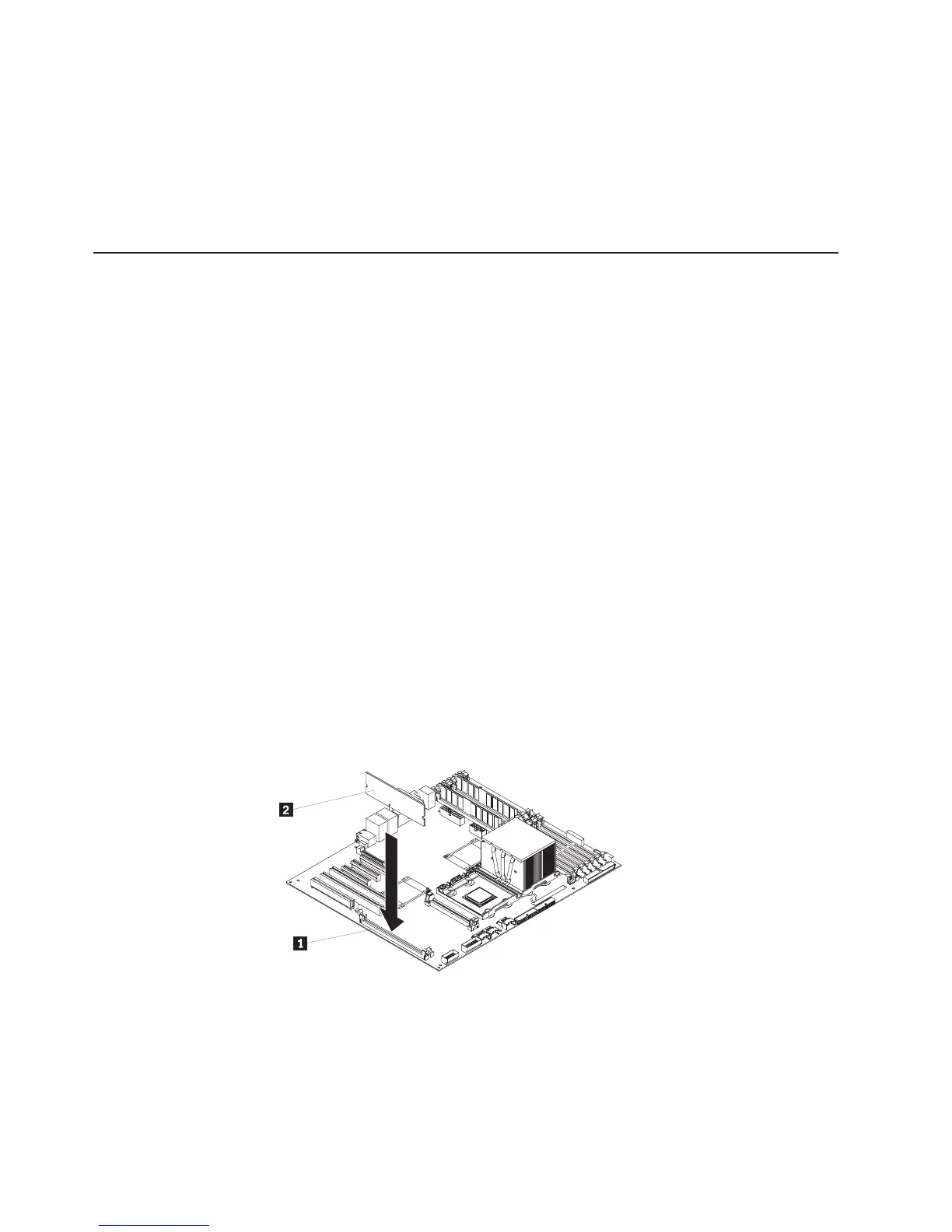

5. Ruotare l’adattatore ServeRAID 8k-l 2 in modo che i piedini dell’adattatore
ServeRAID 8k-l siano allineati correttamente con il connettore.
Attenzione: Se non viene inserito in modo completo potrebbero verificarsi
danni alla scheda di sistema o all’adattatore ServeRAID 8k-l.
6. Premere fermamente l’adattatore ServeRAID 8k-l nel connettore.
7. Se si desidera installare o rimuovere altre opzioni, eseguirle ora.
8. Sostituire la copertura laterale (consultare “Reinstallazione dello sportello
laterale” a pagina 63). Passare a “Ultimazione dell’installazione” a pagina 61.
56 ThinkServer TD100 e TD100x Tipi 4203, 4204, 4205, 4206, 6398, 6399, 6419, e 6429: Guida utente
