Collegare i cavi
Attenzione: Per evitare danni all’attrezzatura, connettere i cavi di alimentazione
alla fine.
Se i cavi del server e il pannello dei connettori hanno delle connessioni codificate
per colore, accoppiare il colore dell’estremità del cavo con il colore del connettore.
Ad esempio, accoppiare l’estremità di un cavo blu al connettore blu del pannello,
l’estremità di un cavo rosso ad un connettore rosso, e così via.

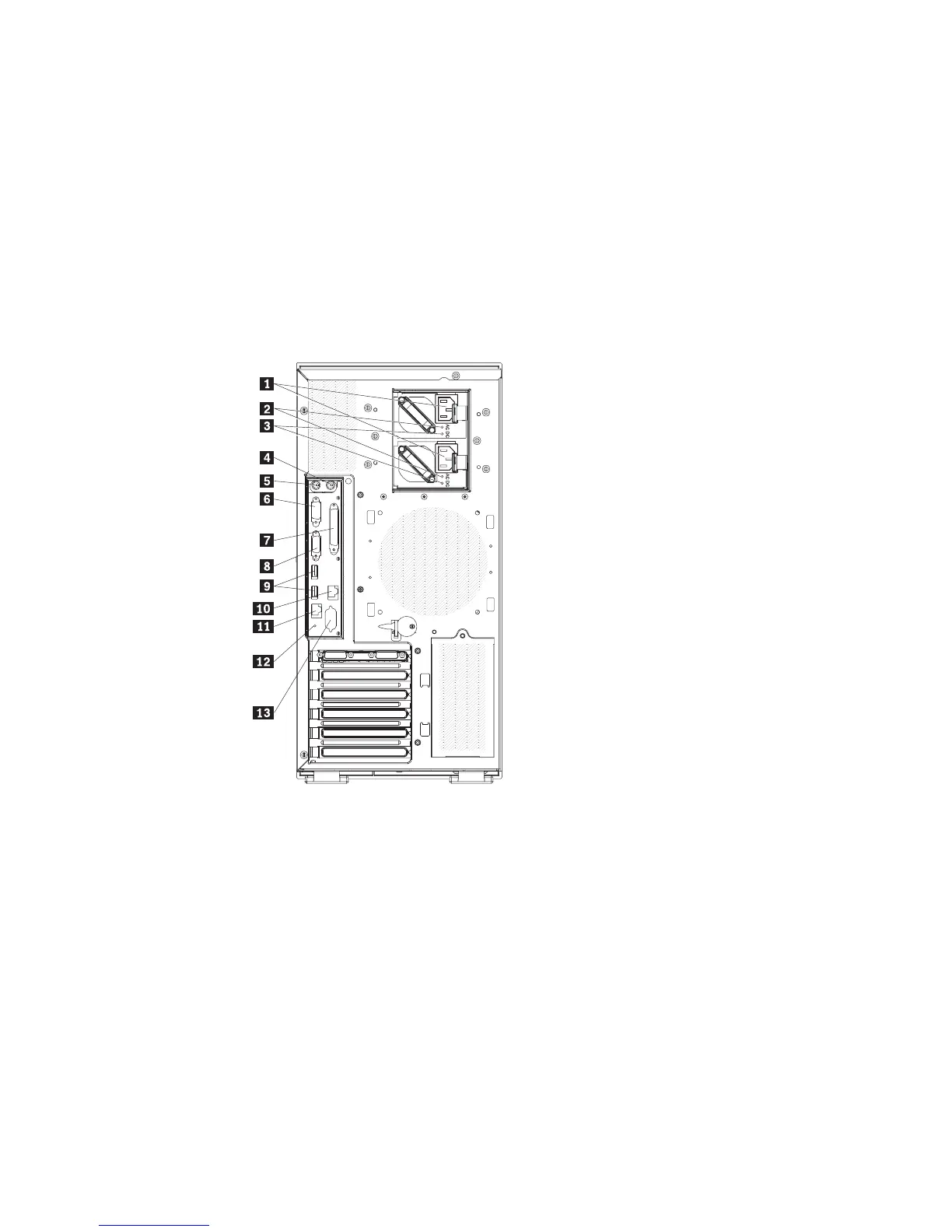

La seguente illustrazione mostra i connettori I/O (input/output) e i connettori sulla
parte posteriore dei modelli dell’alimentazione hot-swap con alimentazione
ridondante facoltativo.
1 Connettori del cavo di alimentazione 8 Connettore video
2 LED di alimentazione CA 9 Connettori USB3e4
3 LED di alimentazione CC 10 Connettore Ethernet 10/100/1000
(RJ45)
4 Connettore mouse 11 Connettore Ethernet 10/100 (RJ45)
(per Remote Supervisor Adapter II
SlimLine)
5 Connettore tastiera 12 Pulsante NMI
6 Connettore seriale 1 (COM 1) 13 Connettore seriale 2 (COM 2)
7 Connettore parallelo
La seguente illustrazione mostra i connettori I/O (input/ouput) sulla parte posteriore
dei modelli di alimentatori non-hot-swap.
64 ThinkServer TD100 e TD100x Tipi 4203, 4204, 4205, 4206, 6398, 6399, 6419, e 6429: Guida utente
