Se si desidera installare o rimuovere altre opzioni, eseguirle ora; in caso contrario,
proseguire con la sezione“Ultimazione dell’installazione” a pagina 61.

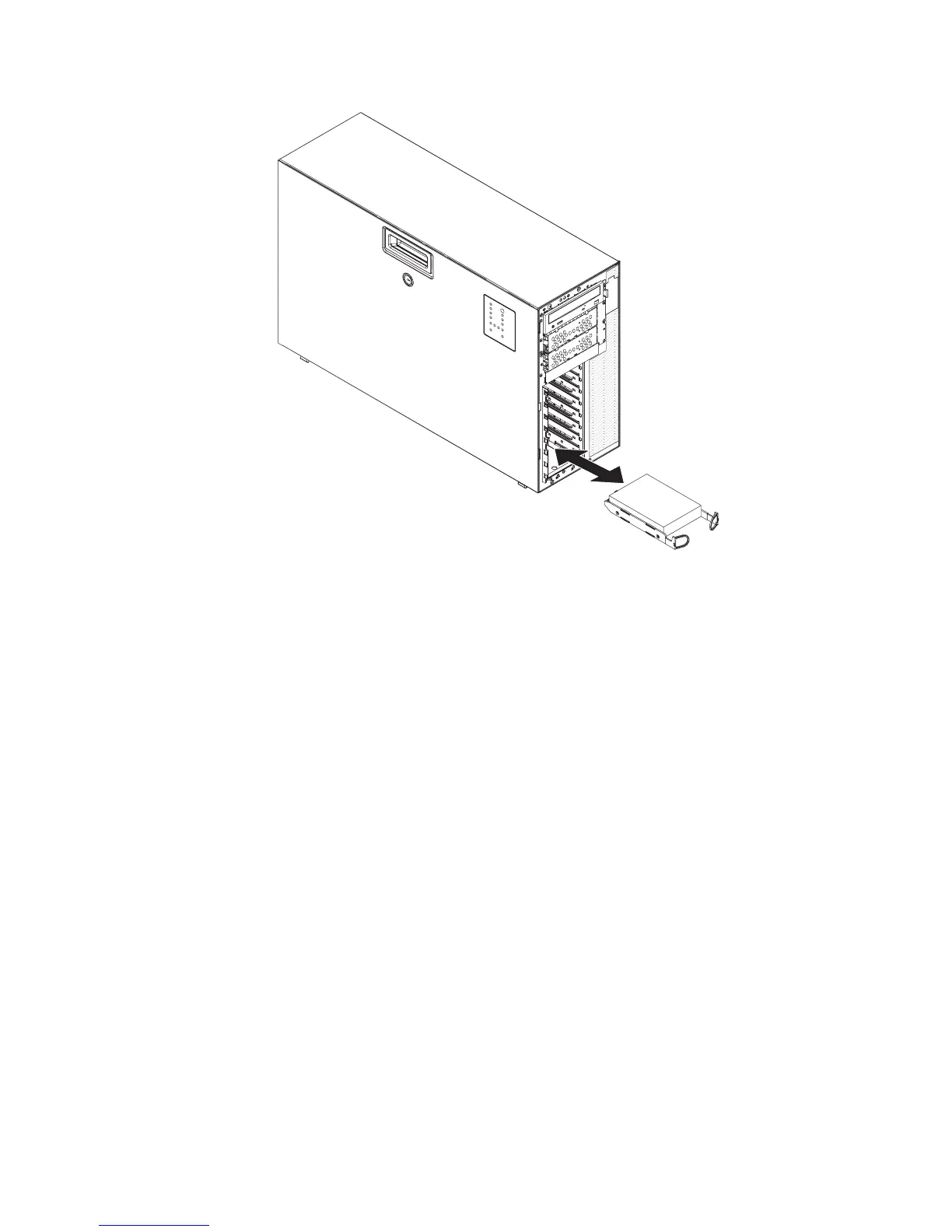

Il backplate dell’unità simple-swap controlla gli ID dei vani interni delle unità
simple-swap. Installare sempre le unità prima nei vani inferiori, a partire da ID 0.
Cavi di alimentazione e di segnale per le unità interne
Il server utilizza dei cavi per connettere le periferiche IDE, SATA simple-swap, SATA
hot-swap SATA e SAS hot-swap parallele all’alimentatore e alla scheda di sistema.
(Consultare “Connettori interni della scheda di sistema” a pagina 18 per le posizioni
dei connettori della scheda di sistema). Prendere visione delle seguenti informazioni
prima di connettere i cavi di alimentazione e di segnale alle unità interne:
v Le unità preinstallate nel server vengono fornite con i cavi di alimentazione e di
segnale annessi. Se si sostituisce qualsiasi unità, ricordare ciascun cavo e l’unità
relativa a cui è collegato.
v Se si dispone di una sola periferica IDE in un cavo, occorre impostarla come
periferica principale.
v Se due periferiche IDE vengono utilizzate in un cavo singolo, una deve essere
progettata come periferica principale e l’altra come periferica subordinata; in caso
contrario il server potrebbe non riconoscere alcune delle periferiche IDE. La
designazione principale e subordinata viene determinata dalle impostazioni del
commutatore o jumper su ciascuna periferica IDE.
v Quando si sistema un cavo, assicurarsi che non blocchi il flusso d’aria nel retro
delle unità o sopra al microprocessore o ai DIMM.
Vengono forniti i seguenti cavi:
v IDE: Il cavo del segnale IDE più grande ha tre connettori. Uno di questi
connettori è collegato all’unità, uno è un ricambio e il terzo è collegato al
42 ThinkServer TD100 e TD100x Tipi 4203, 4204, 4205, 4206, 6398, 6399, 6419, e 6429: Guida utente
