Capitolo 2. Installazione periferiche facoltative
Importante: Prima di installare hardware facoltativo, assicurarsi che il server
funzioni correttamente. Avviare il server e assicurarsi che il sistema operativo sia
avviato, se già installato, o che venga visualizzato il codice di errore 19990305, che
indica che non è stato trovato un sistema operativo ma che il server sta
funzionando correttamente. Se il server non funziona correttamente, fare riferimento
a Manuale di manutenzione hardware per informazioni di diagnostica.
Componenti del server

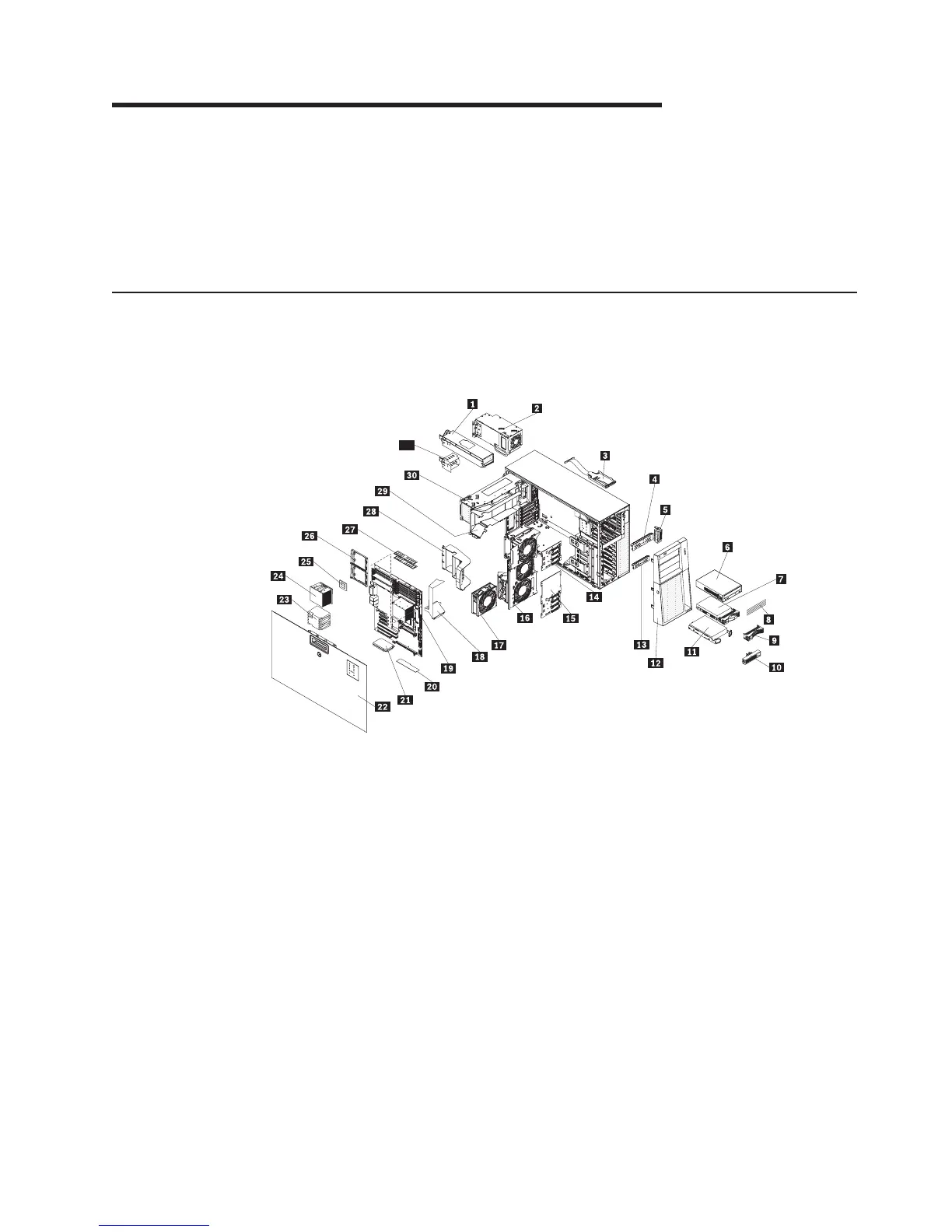

La seguente illustrazione mostra i componenti principali nel server. le illustrazioni in
questo documento possono differire leggermente dal proprio hardware.
31
1 Alimentatore hot-swap (alcuni modelli) 17 Ventola hot-swap
2 Alimentatore fisso (alcuni modelli) 18 Deflettore processore
3 Assieme del pannello di controllo 19 Scheda di sistema
4 Schermo vano unità EMC 20 ServeRAID 8k-l (TD100) o ServeRAID
8k (TD100x)
5 Gruppo cavi USB 21 VRM (voltage regulator module)
6 unità CD/DVD 22 Coperchio
7 Unità hot-swap 23 Pannello protettivo dispersore di
calore
8 Foglio di rivestimento unità CD/DVD 24 Dispersore di calore
9 Inserto unità Hot-swap 25 Microprocessore
10 Inserto unità simple-swap 26 Staffa di blocco dispersore di calore
11 Unità simple-swap 27 DIMM
12 Frontalino 28 Staffa di blocco adattatore posteriore
13 Protezione EMC unità disco fisso 29 Condotto aria DIMM
14 Backplane SAS/SATA 30 Cassa Alimentatore
15 Piastra posteriore SATA 31 Pannello protettivo alimentatore
hot-swap
16 Gruppo ventole
© Lenovo 2008, 2009. Portions © IBM Corp. 2007. 17
