10. Se si installa l’adattatore ServeRAID-8k in un modello SATA simple-swap,
effettuare le seguenti modifiche al cablaggio per attivare il supporto RAID
livello 5:
a. Scollegare il cavo del segnale dal connettore della piastra posteriore SATA
simple-swap nella scheda di sistema e connetterlo al connettore SAS/SATA
1 hot-swap nella scheda di sistema. Consultare “Connettori interni della
scheda di sistema” a pagina 18 per la posizione di tali connettori sulla
scheda di sistema.

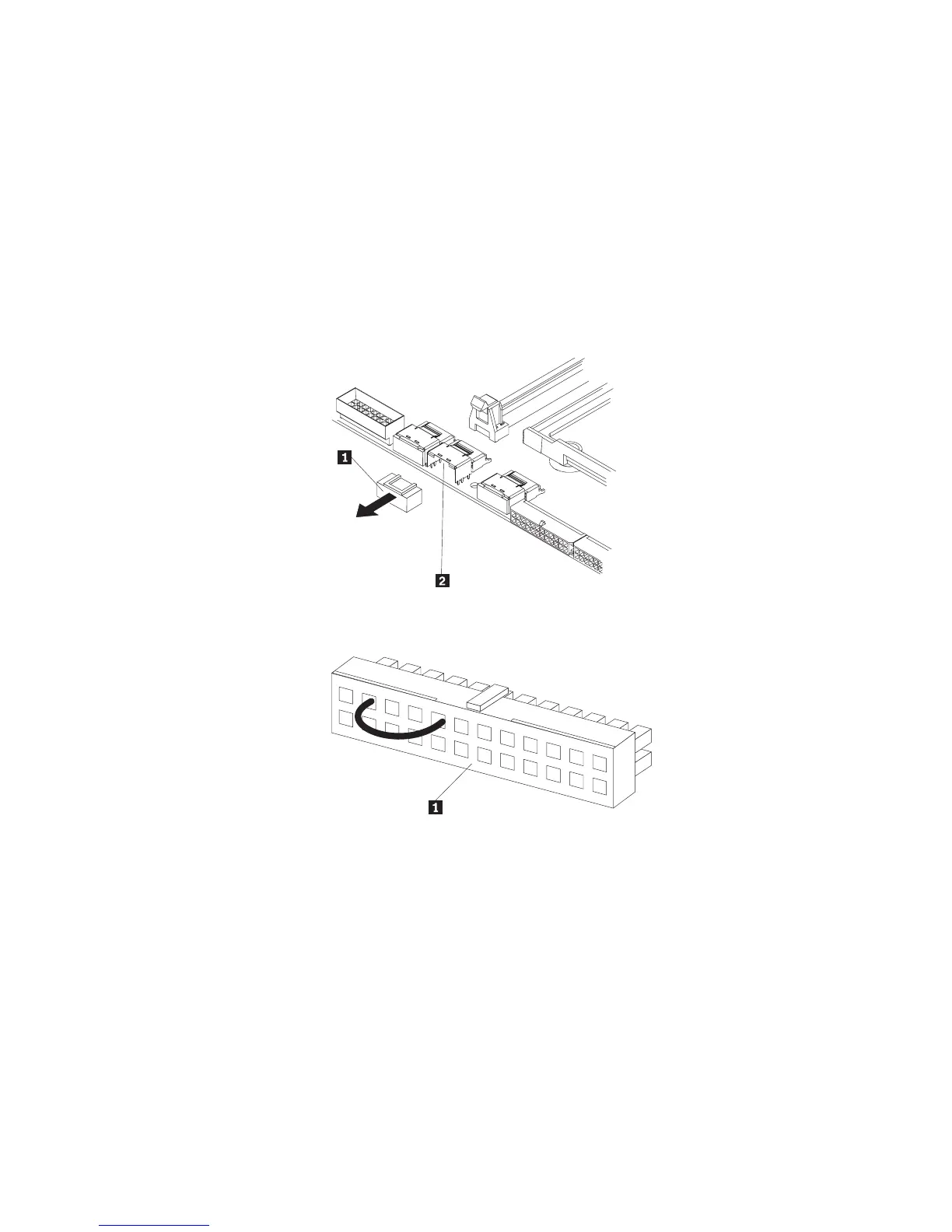

Nota: Rimuovere lo schermo antipolvere 1 (se presente) dal connettore
SAS/SATA hot-swap segnale 1 2nella scheda di sistema prima di
installare il cavo del segnale. Afferrare delicatamente lo schermo
antipolvere ed estrarlo dal connettore del segnale.
b. Connettere la presa di attivazione RAID livello 5 (fornita con il sistema)1
al connettore SAS/SATA backplane 1 nella scheda di sistema.
1
12
13
24
Capitolo 2. Installazione periferiche facoltative 59
