Cablaggio dei moduli aggiuntivi
Moduli di comunicazione
8
187
EDK94AMH24 DE/EN/FR/ES/IT 1.0
8 Cablaggio dei moduli aggiuntivi
A seconda della configurazione del modulo asse o dell’applicazione, il modulo asse può
essere dotato di moduli aggiuntivi. Qui di seguito vengono descritti brevemente i moduli
possibili. Per informazioni dettagliate, vedere la relativa documentazione.
8.1 Modulidicomunicazione
Utilizzare questi moduli nello slot ; MXI1 o ;MXI2 MMI MSI.
Ethernet
E894YCEN001A

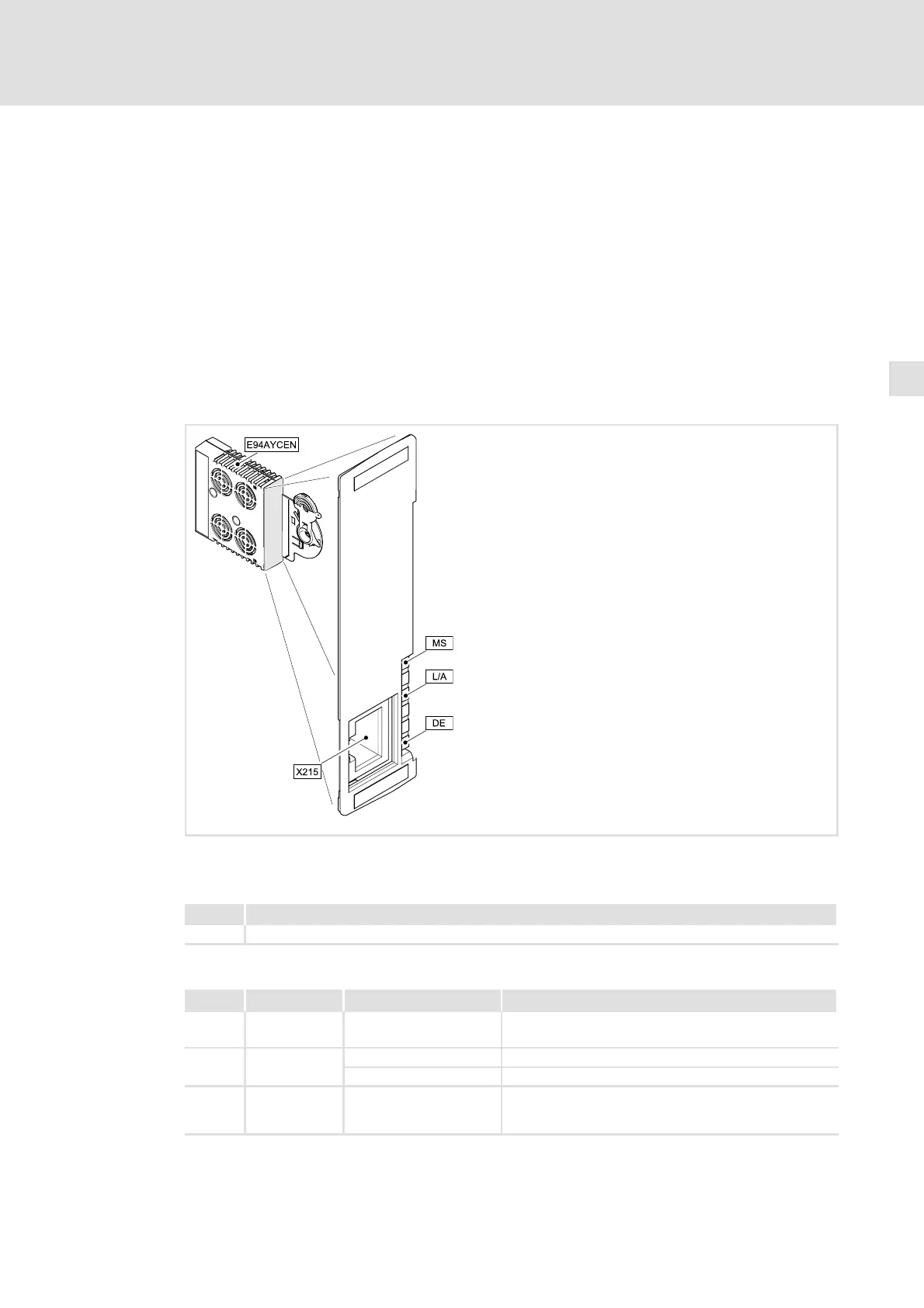

Fig.43-1 Modulo di comunicazione E94AYCEN (Ethernet)
Collegamenti
Pos. Descrizione
X215 Connessione Ethernet, connettore RJ45 secondo EN 50173
Indicazioni luminose
Pos. Colore Stato Descrizione
MS verde acceso Ilmodulodicomunicazionericevecorrettamentela
tensione di alimentazione.
L/A verde
acceso Connessione alla rete Ethernet presente.
lampeggiante È in corso l’invio o il ricevimento di dati.
DE rosso acceso Il modulo di comunicazione non è stato accettato dal
modulo asse (vedere le relative istruzioni presenti nella
documentazione del modulo asse).
