Lenze HighLine E94AMHE0094

Ejemplo de conexión4

138
EDK94AMH24 DE/EN/FR/ES/IT 1.0

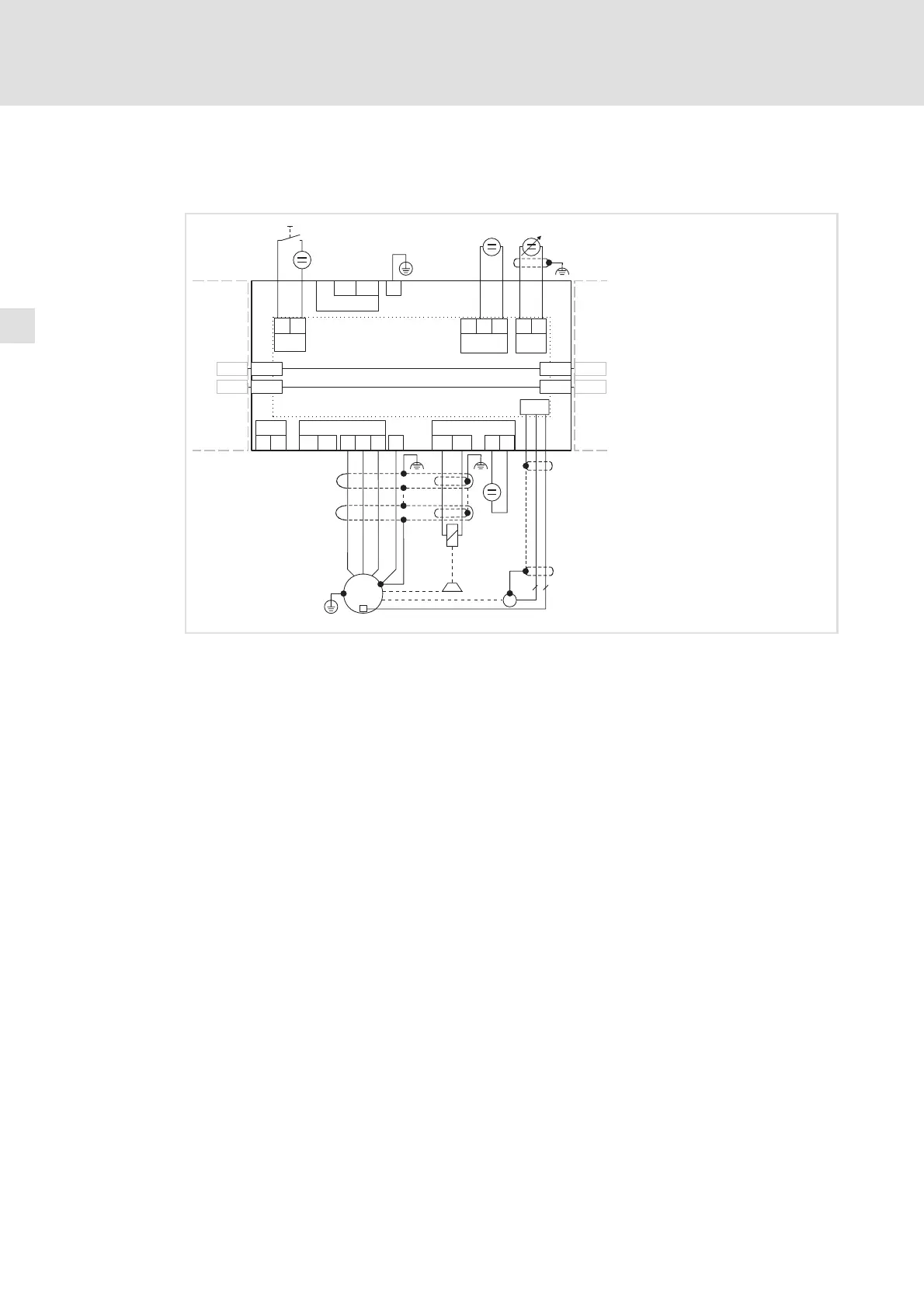

4 Ejemplo de conexión
E94AMxExxxx
X100
V
X105 X107
X3
X106
M
3~
R
Y
2
7
+
-

EYF...
X7
E94AZPxxxxx
T1 T2
U
W
BD1 BD2
+
-
A1-A1+
+UG
-UG
+
-

RFR
X5
GI
RFR

+
-
X109
X109
X109
X109
X110
X110
X110
X110
-UG
+UG
01
J
X2
24ESB GE
+
-

+
+
SSP94PSP31
E94AMxExxxx Servomódulo de eje 9400 Multi Drive
E94AZPxxxxx Base de montaje
 Módulo de alimentación DC o punto de alimentación DC o módulo de eje
 Otro módulo de eje
 Terminación de malla HF mediante conexión en gran superficie a tierra de
función
EYF... Cable de sistema, realimentación resolver
RFR Habilitación del convertidor
RResolver
Y Freno de parada de motor (en control de freno de motor opcional)
c Predeterminación de consigna de velocidad a través de entrada analógica 1 (-10
... 0 ... +10 V)
d Fuente de voltaje para freno de parada de motor
e Fuente de voltaje de 24 V para las entradas digitales según IEC 61131-2
f Fuente de voltaje para la electrónica de control según IEC 61131-2
