Cablaggio dei moduli aggiuntivi
Moduli di comunicazione
8
188
EDK94AMH24 DE/EN/FR/ES/IT 1.0
CANopen
E94YCCA001B

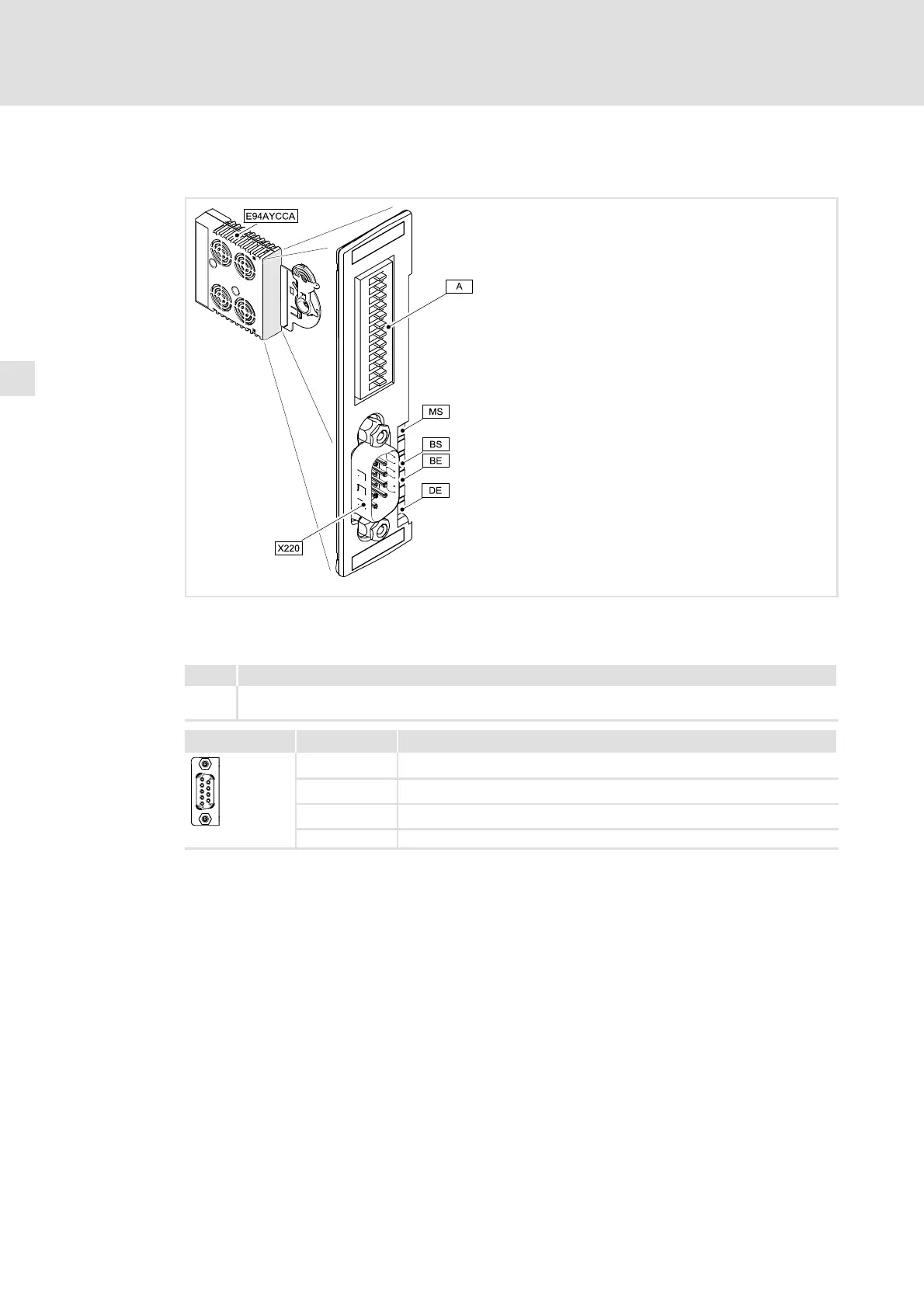

Fig.43-2 Modulo di comunicazione E94AYCCA (CANopen)
Collegamenti
Pos. Descrizione
X220 Collegamento per CAN
Esecuzione: connettore Sub-D maschio, 9 poli
X220 Siglatura Descrizione
Pin 2 CAN-LOW
Pin 3 CAN-GND
Pin 7 CAN-HIGH
9400SSP000X1
(carcassa) CAN-Shield
