Elektrische Installation
Verbindungsaufbau über RS485 (LECOM−B)
6
EDKMF2102 DE/EN/FR 8.0
33

H2_VerbindungRS485_LECOM−verbindg zu AR−Master
A/
2102
RS232
L
+
_
71
72
88
89
RS485
24V DC
LECOM B A/
2102
RS232
L
+
_
71
72
88
89
RS485
24V DC
LECOM B
IPC/SPS
T/R(A)
T/R(B)
PE
2102LEC011

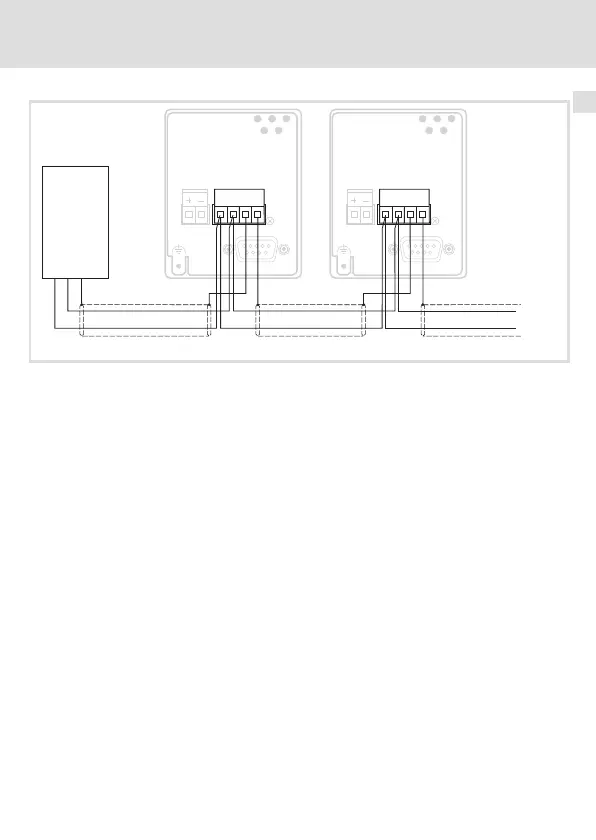

Verbindung zwischen zwei Antriebsreglern
ƒ Den Kabelschirm auf Klemme 89 (direkt PE) des einen Kommunikationsmoduls und
auf Klemme 88 (kapazitiv PE) des anderen Kommunikationsmoduls legen. Dadurch
werden Potenzialausgleichsströme über den Kabelschirm vermieden.
ƒ Die Klemmen 71 und 72 zwischen den Kommunikationsmodulen über ein
miteinander verseiltes Adernpaar (z. B. grün und gelb) verbinden.
Direkte Verbindung zum Leitrechner
ƒ Den Kabelschirm am Leitrechner auf PE und am Antriebsregler auf Klemme 88 legen.
Dadurch werden Potenzialausgleichsströme über den Kabelschirm vermieden.
